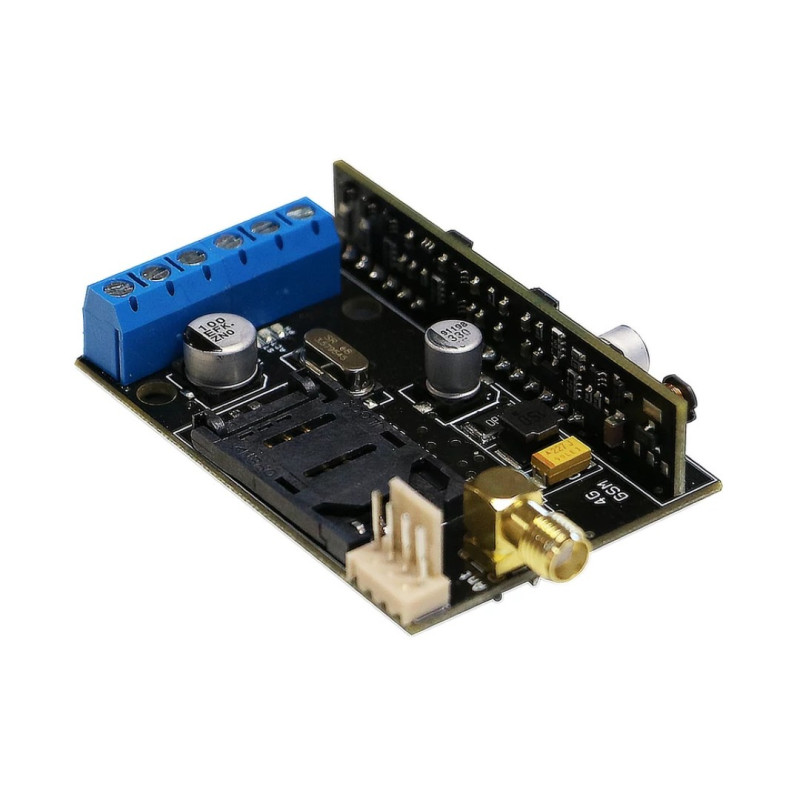

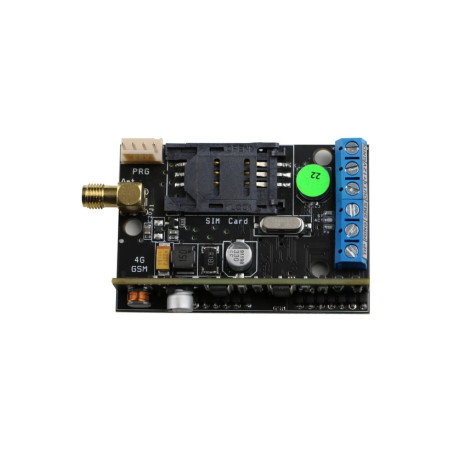

EasyLine 4G Cloud simulatore linea PSTN per allarmi con Contact ID

Simulatore di linea telefonica e comunicatore 4G per centrali di allarme

EasyLine 4G Cloud è un comunicatore con simulazione di linea analogica PSTN, progettato per collegare centrali di allarme esistenti tramite i morsetti TIP/RING. Genera tensione di linea e di squillo e gestisce i toni DTMF, consentendo alla centrale di utilizzare la rete mobile per comunicazioni vocali e segnalazioni.

Il dispositivo supporta i protocolli Contact ID e 4/2 e la trasmissione dei codici Contact ID alla vigilanza tramite canale dati GPRS/LTE nei formati SIA-IP ed Enigma. Offre inoltre un ingresso configurabile, un’uscita open collector e funzioni di gestione remota via cloud.

Funzioni principali

• Simulazione linea PSTN TIP/RING, con tensione di linea e di squillo e trasmissione DTMF.
• Supporto Contact ID e 4/2 tramite chiamata telefonica; inoltro Contact ID su rete dati nei formati SIA-IP ed Enigma.
• Comunicazione vocale bidirezionale e accesso remoto al dispositivo collegato ai morsetti TIP/RING.
• Un ingresso configurabile NO o NC rispetto a GND e un’uscita open collector.
• Notifiche tramite SMS o chiamata vocale fino a 8 numeri.
• Comando dell’uscita tramite chiamata con identificazione fino a 1.000 numeri oppure da chiamanti non limitati, secondo la configurazione.
• Programmazione tramite SMS, software ProRead su PC o cloud; controllo e consultazione dello stato tramite app mobile.

Vigilanza e identificativo cliente

Il modulo può trasmettere i segnali al centro di vigilanza tramite chiamata oppure tramite rete dati. Il numero cliente può essere impostato nel comunicatore, indipendentemente da quello programmato nella centrale. Con l’opzione “Solo connessione GPRS” i messaggi Contact ID sono inoltrati sul canale dati usando i parametri di vigilanza configurati nel modulo, ignorando i numeri telefonici impostati nella centrale.

Ingresso e uscita

L’ingresso può essere configurato normalmente aperto o normalmente chiuso rispetto a GND. In caso di attivazione può inviare un SMS o avviare una chiamata vocale a un massimo di 8 numeri; i testi e i messaggi vocali possono essere configurati tramite ProRead.

L’uscita open collector può funzionare in modalità monostabile, con ritorno allo stato iniziale dopo il tempo impostato, oppure bistabile, con cambio di stato al comando successivo. Portata indicata: massimo 30 V / 300 mA.

Cloud, monitoraggio e diagnostica

• Configurazione e gestione remota via cloud, notifiche sullo stato dell’ingresso e comando dell’uscita dall’app.
• Inoltro dei messaggi Contact ID al cloud, con possibilità di notifiche push ed e-mail utilizzando una SIM dati.
• Monitoraggio della tensione di alimentazione con soglia di allarme configurabile e notifiche di guasto e ripristino.
• Segnale periodico di funzionamento (heartbeat).
• Registro fino a 16.000 eventi e storico dell’intensità del segnale con risoluzione fino a un’ora.
• Interrogazione dello stato di ingresso, uscita, alimentazione, SIM, registrazione sulla rete e intensità del segnale.

Applicazioni

Simulazione di linea per centrali di allarme e altri dispositivi telefonici, trasmissione di segnalazioni alla vigilanza e controllo remoto di uscite per automazioni o inserimento/disinserimento di una centrale collegata. Può essere utilizzato anche con centralini telefonici e dispositivi di comunicazione per ascensori, previa verifica dei requisiti dell’impianto e della compatibilità.

Specifiche tecniche

• Alimentazione: 9–24 V DC.
• Assorbimento: 80 mA in standby; massimo 1.000 mA.
• Linea simulata: 48 / 72 V DC.
• Ingressi: 1, configurabile NO/NC.
• Uscite: 1 open collector, massimo 30 V / 300 mA.
• Numeri per notifiche: fino a 8.
• Numeri per controllo uscita: fino a 1.000 con identificazione chiamante.
• Modulo cellulare: SIMCom A7672.
• Bande: TDD-LTE B38/B40/B41; FDD-LTE B1/B3/B5/B7/B8/B20; WCDMA/HSDPA/HSPA+ B1/B5/B8; GSM/GPRS/EDGE 900/1800 MHz.

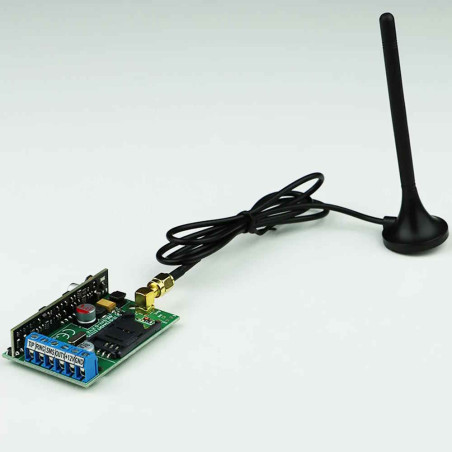

• Antenna: con connettore SMA, inclusa.
• Dimensioni modulo: 62 × 42 × 16 mm; in scatola 132 × 128 × 32 mm.
• Temperatura di esercizio: da −20 °C a +50 °C.
