GSM 4G LTE Toröffner-Schalter mit SIM-Kartensteckplatz – Tor vom Handy aus öffnen

Der 4G/LTE GSM-Toröffner ist ein Fernsteuerungssystem, das zum Öffnen und Schließen von automatischen Toren über ein Mobilfunknetz ohne Verwendung von Fernbedienungen dient.

Durch Einlegen einer SIM-Karte in das Gerät können Sie das Tor einfach per Anruf von Ihrem Handy aus öffnen: Das System erkennt die autorisierte Nummer und sendet den Befehl an die Steuereinheit. Der Anruf wird automatisch abgewiesen, sodass keine Kosten entstehen .

Diese Lösung eignet sich ideal für den Fernzugriff, beispielsweise um Kurieren, Lieferanten oder Besuchern den Zutritt zu ermöglichen und so Komfort und Sicherheit zu verbessern.

GSM/4G-Steuerungssystem basierend auf dem SIMCom A7682E-Modul, entwickelt für die Integration in ein elektrisches Toröffnungssystem.

Das System ermöglicht die Fernverwaltung von Benutzern per SMS (mit Authentifizierungspasswort) oder lokal über einen PC mithilfe der optionalen Schnittstelle FT782M und der zugehörigen Konfigurationssoftware. Die Stromversorgung des Systems kann zwischen 9 und 32 V DC liegen.

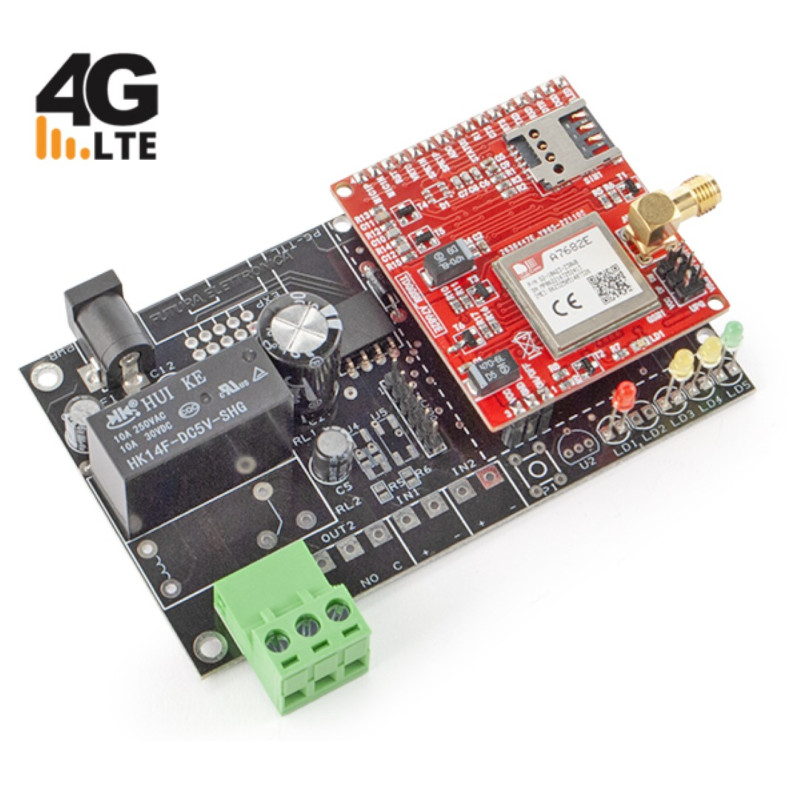

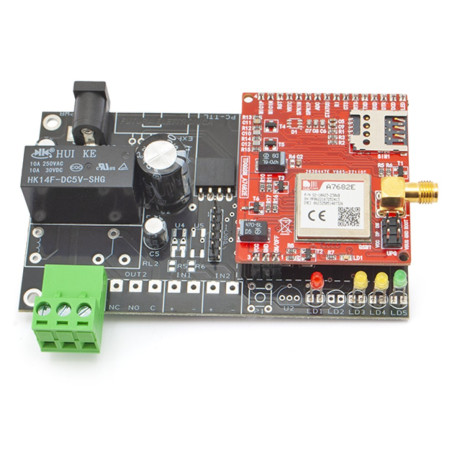

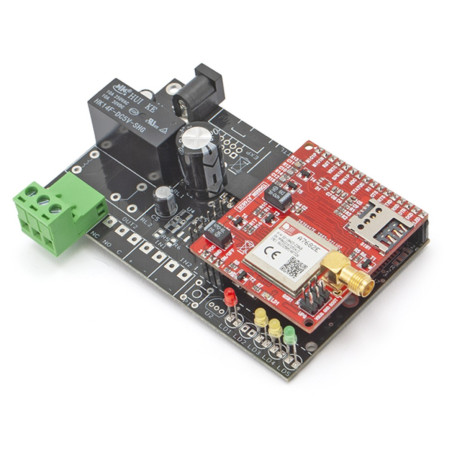

Das Paket beinhaltet das bereits montierte und getestete Gerät mit dem GSM/4G-Modul A7682E und einer GSM-Antenne im Stiftformat mit Anschlusskabel.

Das Gerät ermöglicht die Steuerung des Relaisausgangskontakts sowohl im monostabilen Modus (Türöffnerknopf) als auch im bistabilen Modus (mit Bestätigung per SMS), um auch die Aktivierung von entfernten Verbrauchern (Beleuchtung, Pumpen, Automatisierungen, Heizung usw.) zu steuern.

Wichtig! Um die Dienste und Anrufbereiche von 4G LTE nutzen zu können, benötigen Sie eine SIM-Karte mit VoLTE-Unterstützung für Daten- und Sprachfunktionen. Bitte kontaktieren Sie Ihren Mobilfunkanbieter, um sicherzustellen, dass diese Technologie für Ihre SIM-Karte verfügbar ist. Ohne diesen Dienst funktioniert die Fernsteuerung nur per SMS.

Der Kunststoffbehälter für dieses Gerät ist ebenfalls erhältlich, Artikelnummer BOXTDG134

Typische Anwendungen

• Öffnen von automatischen Toren
• Fernzugriffskontrolle
• Einbruchmeldeanlagen für zivile und industrielle Anwendungen
• Klimaanlagen- und Heizungssteuerung
• Pumpen- und Bewässerungsmanagement
• Industrielle Automatisierung

Benutzerverwaltung und Konfiguration

Das Gerät ermöglicht eine flexible Benutzerverwaltung:

• Fernkonfiguration per passwortgeschützter SMS
• Lokale Konfiguration über PC (mit optionaler Schnittstelle)
• Möglichkeit zum Hinzufügen oder Entfernen autorisierter Nummern

Das Netzteil ist mit einem breiten Spannungsbereich von 9 bis 32 Vdc kompatibel und lässt sich daher problemlos in verschiedene Systeme integrieren.

Packungsinhalt

• GSM/4G-Toröffner, bereits montiert und getestet
• GSM/4G-Modul SIMCom A7682E
• GSM-Antenne mit Kabel
• Benutzerhandbuch

SIMComs 4G-Modul

Das mit A7682E gekennzeichnete GSM/4G-Modul wird von SIMCom hergestellt: Es handelt sich im Wesentlichen um ein Quadband-Mobiltelefon, das mit GSM/GPRS und 4G/LTE kompatibel ist, ohne Display, Mikrofon, Lautsprecher und Tastatur, das auf den Frequenzen 850/900/1800/1900MHz arbeitet und sowohl für den Internetzugang als auch für die Sprachkommunikation, normale Telefongespräche und SMS genutzt werden kann.

Es ist in einem 19,6x19,6x2,4 mm großen LCC+LGA-Gehäuse untergebracht, wobei sich die Kontakte unter dem Gehäuse befinden, was das Löten mit Heißluft oder in speziellen Reflow-Lötmaschinen erforderlich macht.

Das SIMCom A7682E ist ein LTE-Cat-1-Modul, das die Mobilfunkmodi LTE-FDD, GSM, GPRS und EDGE unterstützt; genauer gesagt LTE-FDD B1/B3/B5/B7/B8/B20. Es ermöglicht eine maximale Downloadgeschwindigkeit von 10 Mbit/s und eine Uploadgeschwindigkeit von 5 Mbit/s. Im EDGE-Modus beträgt die Upload-/Downloadgeschwindigkeit bis zu 236,8 kbit/s und im GPRS-Modus bis zu 85,6 kbit/s.

Der A7682E verwendet einen Formfaktor, der mit der SIM800C- und der SIM868-Serie (GSM/GPRS-Module) kompatibel ist, was eine reibungslose Migration von 2G- zu LTE-Geräten ermöglicht und das Design erheblich vereinfacht.

Das Modul A7682E unterstützt die integrierten Netzwerkprotokolle TCP, IP, IPV4, IPV6, Multi-PDP, FTP, FTPS, HTTP, HTTPS, DNS sowie das SSL-Kommunikationssicherheitsprotokoll.

Es enthält Treiber für gängige Betriebssysteme (USB-Treiber für Microsoft Windows 7/8/10, Linux und Android). Es bietet RIL-Unterstützung für Android 5.0/6.0/7.0/8.0/9.0 und Firmware-Updates via USB/FOTA.

Die AT-Befehle sind mit den Modulen der SIM800-Serie kompatibel, also sowohl mit den Standard-ATs als auch mit den meisten Befehlen aus dem proprietären erweiterten AT-Satz von SIMCom.

Darüber hinaus integriert das A7682E die wichtigsten Industriestandard-Schnittstellen und bietet umfangreiche Erweiterungsmöglichkeiten, darunter zahlreiche Schnittstellen wie UART, USB 2.0, I²C-Bus und GPIO. Es eignet sich für gängige IoT-Anwendungen wie Telematik, Überwachungsgeräte, Industrierouter und Ferndiagnose. Das Modul wird mit einer Gleichspannung zwischen 3,4 und 4,2 V (typischerweise 3,8 V) betrieben und verbraucht im Sendebetrieb maximal 0,8 A.

Häufig gestellte Fragen

Das Gerät reagiert nicht auf Nachrichten. Beim Senden einer Nachricht zeigen die LEDs nicht an, dass die Nachricht empfangen wurde.

Prüfen Sie, ob auf der SIM-Karte der Fernbedienung Guthaben vorhanden ist. Falls ja, deaktivieren Sie den RCS-Chat auf Ihrem Smartphone. Um den RCS-Chat zu deaktivieren, gehen Sie zu „Nachrichten > Nachrichteneinstellungen > RCS-Chat“ (Falls dieses Menü nicht angezeigt wird, lesen Sie bitte in der Bedienungsanleitung Ihres Telefons nach, wie Sie die Funktion deaktivieren).

Technische Spezifikationen

• GSM/4G-Modul: SIMCom A7682E
• Frequenzbänder: LTE-FDD B1/B3/B5/B7/B8/B20 + GSM/GPRS/EDGE 900/1800 MHz
• Datenübertragung:
  • LTE Cat 1: bis zu 10 Mbit/s Download / 5 Mbit/s Upload
  • EDGE: bis zu 236,8 Kbit/s
  • GPRS: bis zu 85,6 Kbit/s
• Modul-Stromversorgung: 3,4 – 4,2 V (typisch 3,8 V)
• Systemstromversorgung: 9 – 32 Vdc (max. 1A)
• Alternative Stromversorgung: Lithium-Ionen-Akku 800–1000 mAh
• SPDT-monostabile und bistabile Relaisausgänge
• Betriebstemperatur: -40 °C bis +85 °C
• Steuerung: AT-Befehle
• Gewicht: 1,9 Gramm
• Abmessungen: 9,6 × 19,6 × 2.5mm
