Bodenfeuchtesensor-KIT mit Relaisausgang

Achtung, bei dem Produkt handelt es sich um ein KIT und somit erhältst Du die Bauteile zum Löten mit einem Elektroniklötkolben und alles was Du brauchst um das Gerät wie auf dem Bild zu bauen. Das KIT enthält leicht verständliche, illustrierte Anweisungen auf Italienisch.

ERFORDERLICHE ERFAHRUNGSSTUFE mittel-niedrig

Die Montage und Prüfung durch Mectronica STORE ist auch möglich, indem Sie die Menge 6 des separat erhältlichen KIT-Montageservices hinzufügen und zusammen mit dem zu montierenden KIT in den Warenkorb legen.

Dieser Feuchtigkeitssensor kann dank eines auf der Platine integrierten Druckknopfschalters und eines Trimmers zum Einstellen der Auslöseschwelle erkennen, ob der Boden zu trocken oder zu nass ist.

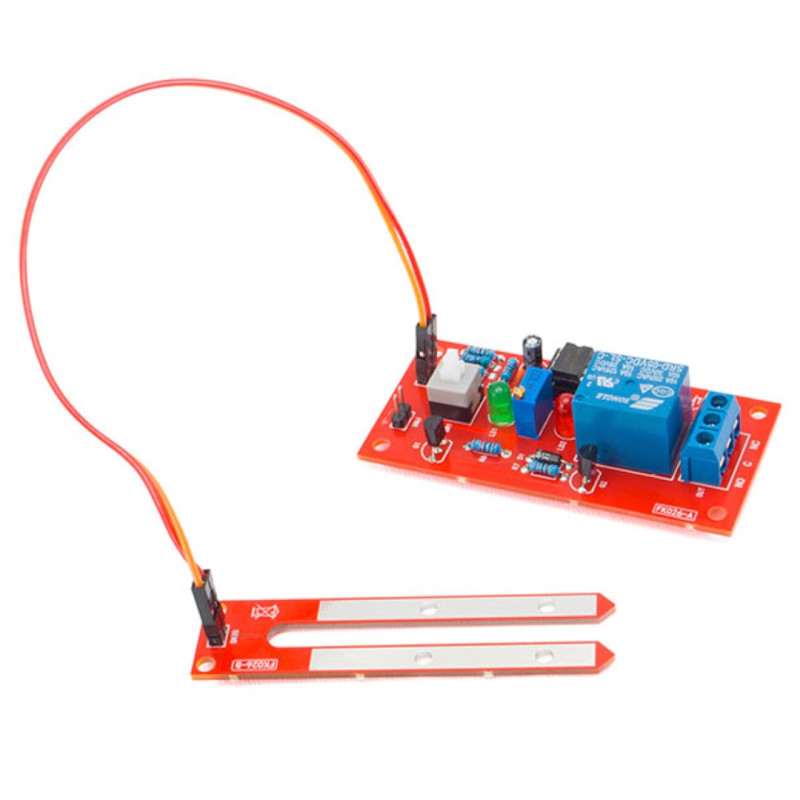

Feuchtigkeitssensor, der aus zwei unterschiedlichen Teilen besteht: einer Hauptplatine und einem gabelförmigen Element, das in den Boden gesteckt wird. Es bietet zwei verschiedene Betriebsmodi und erkennt, ob der Boden zu trocken oder zu nass ist. Möglich wird dies durch einen in die Platine integrierten Tastschalter, der je nach Stellung in Kombination mit der Einstellung eines Trimmers einen der beiden Betriebsmodi aktiviert. Mit der Karte kann beispielsweise eine elektrische Pumpe aktiviert und eine Bewässerung gestartet werden. Grundlegend für die Überwachung der Bodenfeuchtigkeit in landwirtschaftlichen und gartenbaulichen Kulturen, ermöglicht ein effizientes Bewässerungsmanagement und eine bessere Pflanzengesundheit. Nützlich für alle, die einen Garten haben oder Topfpflanzen züchten, denn es sorgt für eine gezielte und dem Bedarf der Pflanzen entsprechende Bewässerung.

Für die Montage ist Schweißen erforderlich. Dem Bausatz liegt eine Montageanleitung in italienischer Sprache bei.

SPEZIFIKATIONEN

·        Versorgungsspannung: 5 Vdc

·        Maximale Stromaufnahme: 80 mA

·        Relaisausgang: NC und NO

·        Schaltbare Spannung: ca 250 V

·        Schaltstrom: ca 10 A.

·        Umschaltbare Schwellenwerteinstellung

·        Einstellen der Triggerbedingung

ANWENDUNGSBEISPIEL

Siehe Abbildung: Verdrahtung des Schaltkreises zur Steuerung einer normalerweise im Leerlauf befindlichen Pumpe, die aktiviert wird, wenn der Alarmzustand eintritt.
