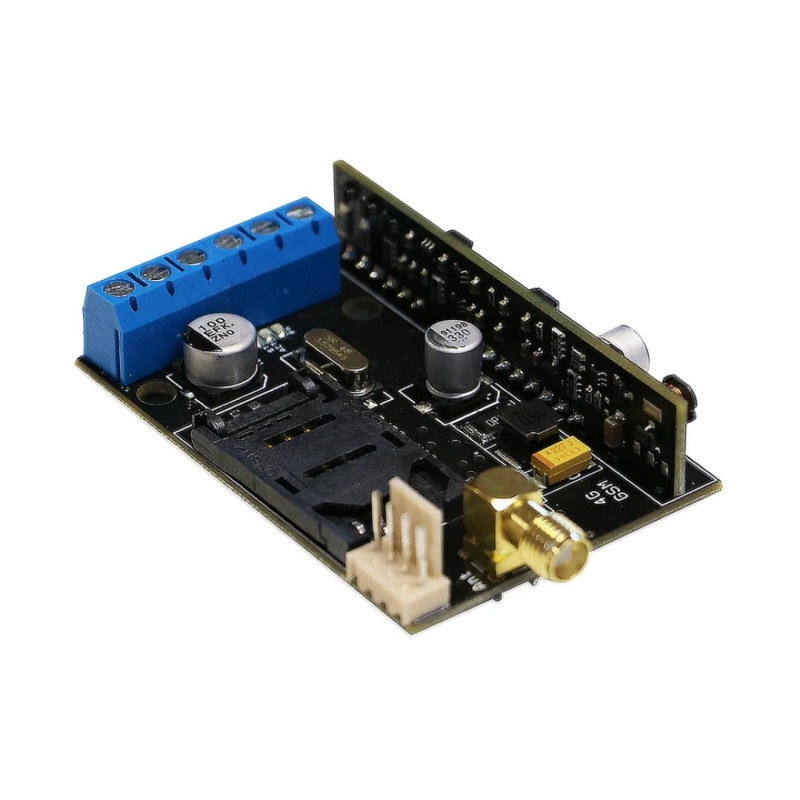

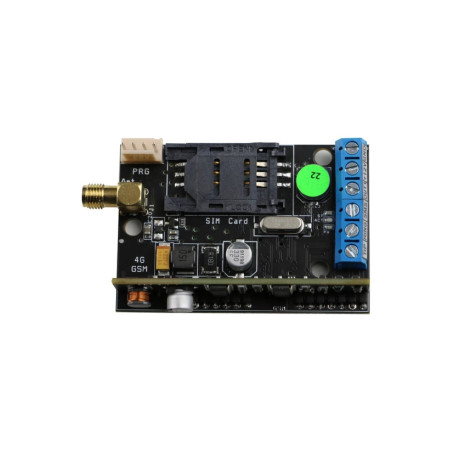

EasyLine 4G Cloud PSTN-Leitungssimulator für Alarme mit Contact ID

Telefonleitungssimulator und 4G-Kommunikator für Alarmzentralen

EasyLine 4G Cloud ist ein Kommunikationsgerät mit analoger PSTN-Leitungssimulation, das bestehende Alarmzentralen über die TIP/RING- Anschlüsse verbindet. Es erzeugt Leitungs- und Klingelspannung und verwaltet DTMF-Töne, sodass die Zentrale das Mobilfunknetz für Sprachkommunikation und Signalisierung nutzen kann.

Das Gerät unterstützt die Protokolle Contact ID und 4/2 sowie die Übertragung von Contact-ID-Codes an das Sicherheitssystem über GPRS/LTE-Datenkanäle in den Formaten SIA-IP und Enigma . Es bietet außerdem einen konfigurierbaren Eingang, einen Open-Collector-Ausgang und Fernverwaltungsfunktionen über die Cloud.

Hauptfunktionen

• PSTN TIP/RING-Leitungssimulation mit Leitungs- und Ringspannung sowie DTMF-Übertragung.
• Contact ID und 4/2-Support per Telefonanruf; Contact ID-Weiterleitung über das Datennetzwerk in den Formaten SIA-IP und Enigma.
• Zwei-Wege-Sprachkommunikation und Fernzugriff auf das an die TIP/RING-Anschlüsse angeschlossene Gerät.
• Ein konfigurierbarer Eingang (NO oder NC) in Bezug auf GND und ein Open-Collector-Ausgang.
• Benachrichtigungen per SMS oder Sprachanruf an bis zu 8 Nummern.
• Die Ausgabesteuerung erfolgt je nach Konfiguration durch Anrufe an bis zu 1.000 Nummern oder durch eine unbegrenzte Anzahl von Anrufern.
• Programmierung per SMS, ProRead-Software auf dem PC oder in der Cloud; Überwachung und Statusabfrage per mobiler App.

Überwachung und Kundenidentifizierung

Das Modul kann Signale per Telefon- oder Datennetz an die Überwachungszentrale senden. Die Kundennummer kann im Kommunikationsgerät unabhängig von der im Bedienfeld programmierten Nummer eingestellt werden. Bei der Option „Nur GPRS-Verbindung“ werden Contact-ID-Nachrichten über den Datenkanal anhand der im Modul konfigurierten Überwachungsparameter weitergeleitet, wobei die im Bedienfeld hinterlegten Telefonnummern ignoriert werden.

Ein- und Ausgang

Der Eingang kann als normalerweise offen oder normalerweise geschlossen gegenüber GND konfiguriert werden. Im aktivierten Zustand kann er eine SMS senden oder einen Sprachanruf an bis zu 8 Nummern initiieren; Text- und Sprachnachrichten können über ProRead konfiguriert werden.

Der Open-Collector-Ausgang kann monostabil arbeiten und nach der eingestellten Zeit in den Ausgangszustand zurückkehren oder bistabil und seinen Zustand beim nächsten Befehl ändern. Angegebener Bereich: maximal 30 V / 300 mA .

Cloud, Überwachung und Diagnose

• Fernkonfiguration und -verwaltung über die Cloud, Eingangsstatusbenachrichtigungen und Ausgangssteuerung über die App.
• Leiten Sie Contact ID-Nachrichten mithilfe einer Daten-SIM-Karte an die Cloud weiter, inklusive Push-Benachrichtigungen und E-Mail-Funktion.
• Versorgungsspannungsüberwachung mit konfigurierbarer Alarmschwelle sowie Fehler- und Rücksetzbenachrichtigungen.
• Periodisches Betriebssignal (Herzschlag).
• Protokollieren Sie bis zu 16.000 Ereignisse und zeichnen Sie den Verlauf der Signalstärke mit einer Auflösung von bis zu einer Stunde auf.
• Abfrage des Status von Eingang, Ausgang, Stromversorgung, SIM-Karte, Netzwerkregistrierung und Signalstärke.

Anwendungen

Leitungssimulation für Alarmzentralen und andere Telefonanlagen, Signalübertragung an Sicherheitssysteme und Fernsteuerung von Automatisierungsausgängen oder Aktivierung/Deaktivierung einer angeschlossenen Zentrale. Die Software kann – vorbehaltlich der Systemanforderungen und Kompatibilitätsprüfung – auch mit Telefonanlagen und Aufzugskommunikationsgeräten verwendet werden.

Technische Spezifikationen

• Stromversorgung: 9–24 V DC.
• Stromverbrauch: 80 mA im Standby-Modus; 1.000 mA maximal.
• Simulierte Leitung: 48 / 72 V DC.
• Eingänge: 1, konfigurierbarer Öffner/Schließer.
• Ausgänge: 1 Open Collector, maximal 30 V / 300 mA.
• Benachrichtigungsnummern: bis zu 8.
• Ausgangskontrollnummern: bis zu 1.000 mit Anrufer-ID.
• Mobilfunkmodul: SIMCom A7672.
• Frequenzbänder: TDD-LTE B38/B40/B41; FDD-LTE B1/B3/B5/B7/B8/B20; WCDMA/HSDPA/HSPA+ B1/B5/B8; GSM/GPRS/EDGE 900/1800 MHz.

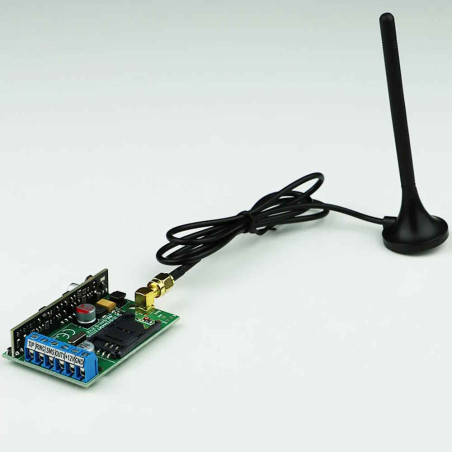

• Antenne: mit SMA-Anschluss, im Lieferumfang enthalten.
• Modulabmessungen: 62 × 42 × 16 mm; Verpackungsabmessungen: 132 × 128 × 32 mm.
• Betriebstemperatur: −20 °C bis +50 °C.
