Shield Power Bank Modulo 3V 1A 5V 3A USB-C Micro USB Formato 18650

Lo Shield Power Bank è un modulo compatto progettato per realizzare un'alimentazione portatile per progetti elettronici, prototipi, microcontrollori, sensori e dispositivi alimentati a 3V o 5V.

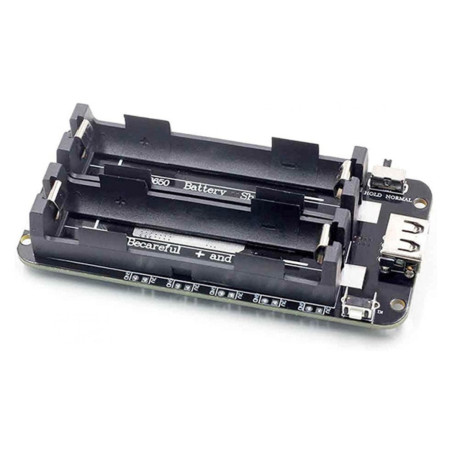

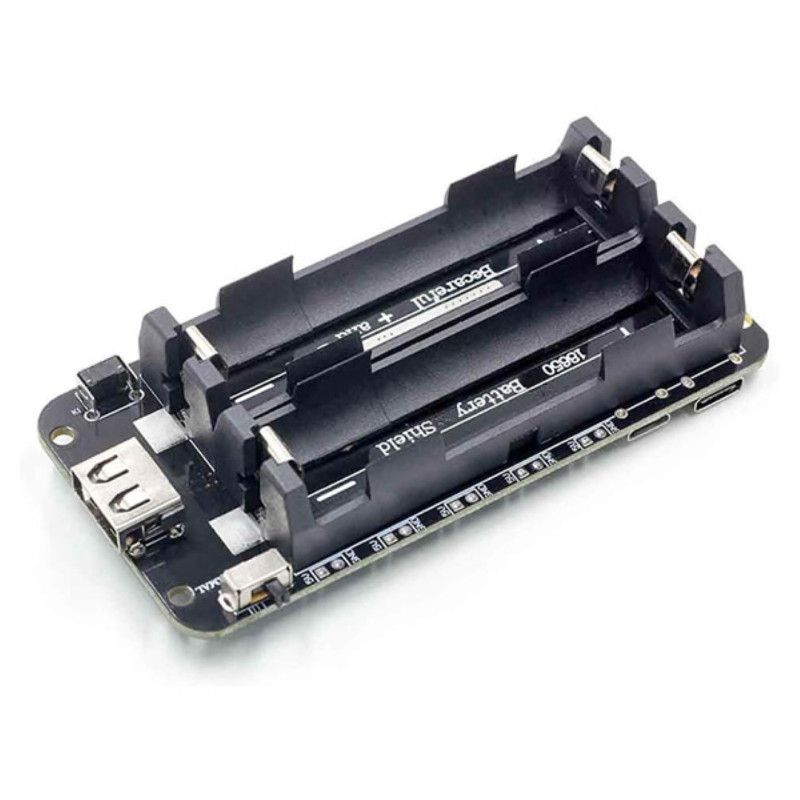

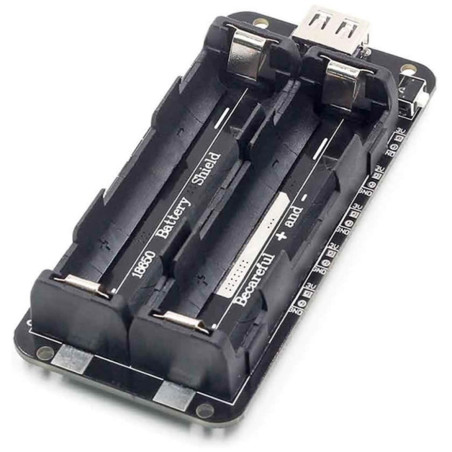

Il modulo dispone di 2 alloggiamenti formato 18650.

IMPORTANTE: gli elementi formato 18650 non sono inclusi nella fornitura. Il prodotto in vendita è esclusivamente il modulo Shield Power Bank.

Uscite 3V e 5V

Sono disponibili due tensioni di uscita:

• 3V / 1A

• 5V / 3A max

L'uscita a 5V presenta una corrente nominale di circa 2,2A e può supportare fino a un massimo di 3A.

È sconsigliato utilizzare continuamente il modulo in condizioni di sovraccarico, in quanto ciò potrebbe provocarne il danneggiamento o ridurne la durata.

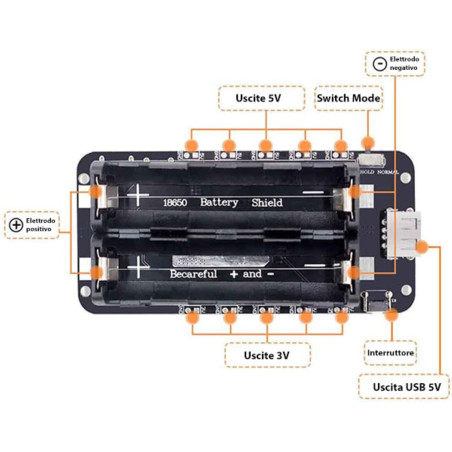

Le uscite sono disponibili attraverso diversi contatti presenti sui lati della scheda e tramite una porta USB-A standard.

Ingressi di alimentazione

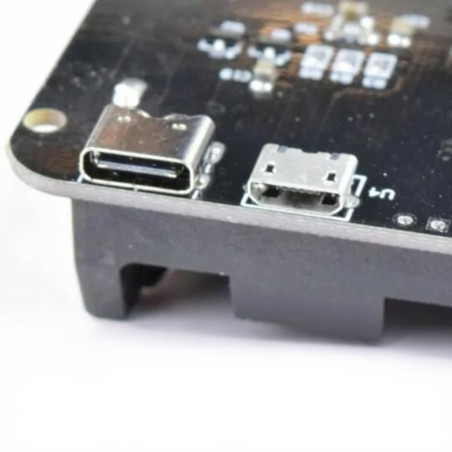

Il modulo dispone di:

• Micro USB

• USB Type-C

La tensione prevista in ingresso è 5V DC ed è consigliato un alimentatore da 5V / 1A o superiore.

La corrente attraverso l'ingresso Micro USB è indicativamente compresa tra 600 e 800mA.

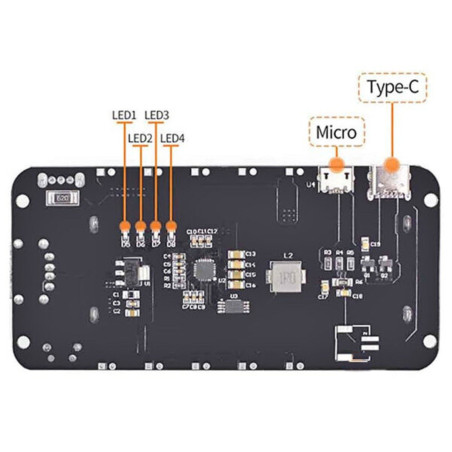

Sono inoltre presenti 4 LED per l'indicazione dello stato operativo.

Modalità NORMAL e HOLD

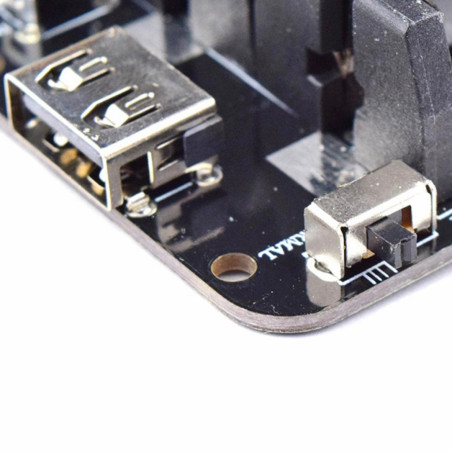

Lo Shield dispone di un interruttore e di un selettore a slitta NORMAL/HOLD.

NORMAL: il convertitore DC-DC integrato viene spento automaticamente dopo circa 10 secondi quando la corrente assorbita dal carico scende sotto i 30mA.

HOLD: l'uscita rimane attiva anche con un assorbimento inferiore a 30mA, purché sia presente un carico. In assenza di carico il dispositivo si spegne automaticamente dopo pochi secondi.

La modalità HOLD è particolarmente utile per sensori, microcontrollori e circuiti elettronici a basso assorbimento.

Specifiche tecniche

• Alloggiamenti: 2, formato 18650

• Elementi 18650: non forniti

• Porte di ingresso: Micro USB, USB Type-C

• Tensione di ingresso: 5V DC

• Alimentatore consigliato: 5V / 1A o superiore

• Corrente ingresso Micro USB: circa 600-800mA

• Indicazione: 4 LED

• Porte di uscita: USB-A e contatti di espansione

• Uscita 3V: 1A

• Uscita 5V: 2,2A nominali, fino a 3A max

• Efficienza di conversione: fino al 95%

• Modalità: NORMAL / HOLD

• Soglia modalità NORMAL: circa 30mA

• Temperatura di lavoro: da -20°C a +50°C

• Interruttore: presente

• SKU: PWV8L18650

Il prodotto è indicato per prototipazione elettronica, Arduino, microcontrollori, sensori, dispositivi IoT e applicazioni portatili a 3V e 5V.

La fornitura comprende esclusivamente il modulo Shield Power Bank; gli elementi formato 18650 necessari al funzionamento non sono inclusi.
