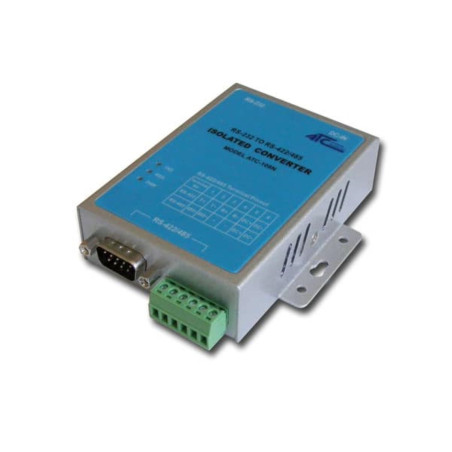

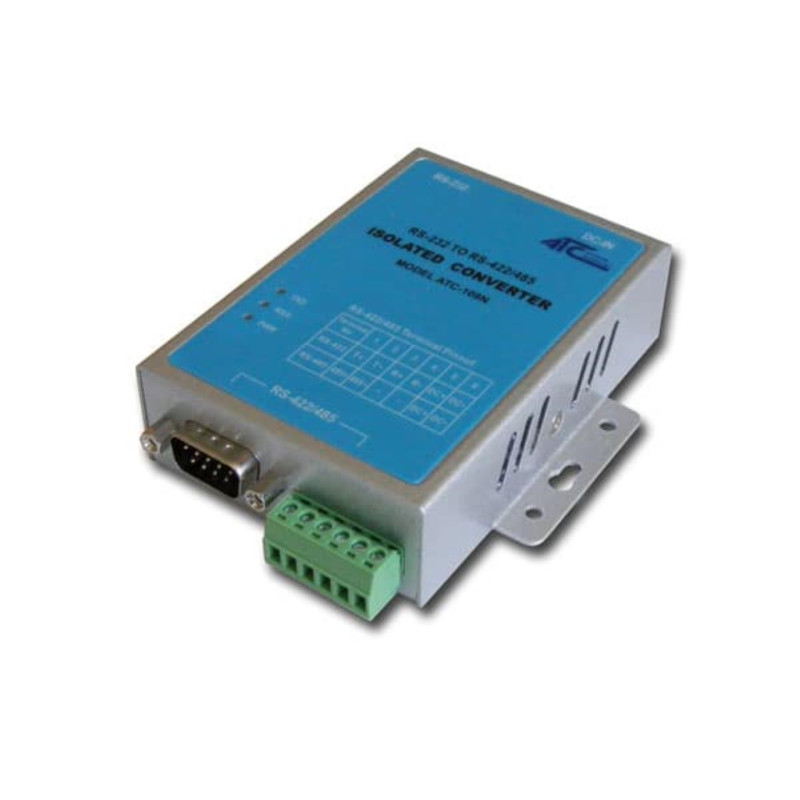

ATC-108N convertitore RS232 a RS485/RS422 con isolamento galvanico 3500 V

Convertitore seriale ATC-108N da RS232 a RS485/RS422

L'ATC-108N converte un canale RS232 in un'interfaccia differenziale RS422 o RS485. Compatibile con gli standard RS232C, RS422 e RS485, consente di collegare apparecchiature seriali in configurazioni punto-punto e punto-multipunto.

Isolamento galvanico e protezione TVS

L'isolamento galvanico integrato offre una tensione di isolamento di 3500 V tra la porta RS232 e l'interfaccia RS422/485. I soppressori TVS, con potenza di protezione di 1000 W, contribuiscono a proteggere l'interfaccia da sovratensioni transitorie e scariche elettrostatiche.

Controllo automatico della direzione RS485

Il circuito interno rileva la direzione dei dati e commuta automaticamente il driver RS485, senza richiedere segnali di handshake come RTS. La conversione è trasparente per le apparecchiature collegate e non richiede modifiche al software per gestire la direzione di trasmissione.

Caratteristiche principali

• Conversione: 1 canale RS232 verso RS422 o RS485 differenziale.
• Standard compatibili: RS232C, RS422 e RS485.
• Isolamento galvanico: 3500 V tra RS232 e RS422/485.
• Protezione: soppressori TVS da 1000 W.
• Velocità di trasmissione: fino a 115,2 kbit/s.
• Collegamenti: punto-punto e punto-multipunto, fino a 128 dispositivi RS422/485.
• Direzione RS485: commutazione automatica senza handshake.

Modalità di comunicazione

• Punto-punto a 4 fili, full duplex.
• Punto-multipunto a 4 fili, full duplex.
• Punto-punto a 2 fili, half duplex.
• Punto-multipunto a 2 fili, half duplex.

Alimentazione e accessori inclusi

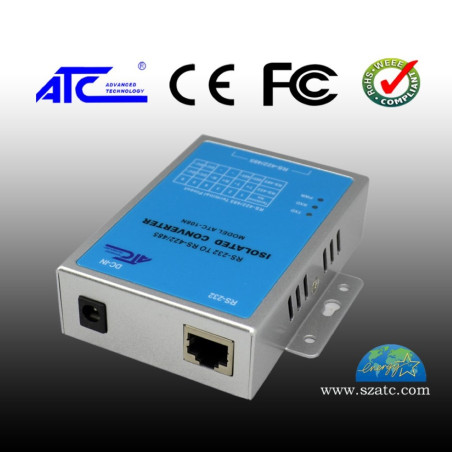

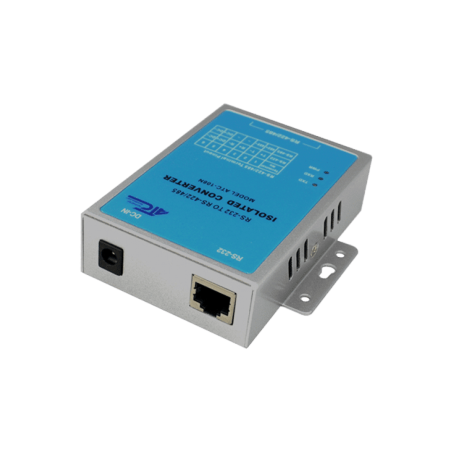

L'alimentazione può essere fornita attraverso morsetti estraibili oppure tramite l'alimentatore 9 V DC incluso, con jack da 2,1 mm.

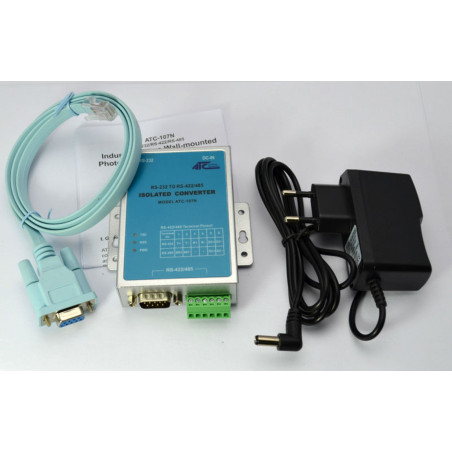

La confezione comprende:

• Convertitore ATC-108N.
• Adattatore di alimentazione AC/DC da 9 V DC.

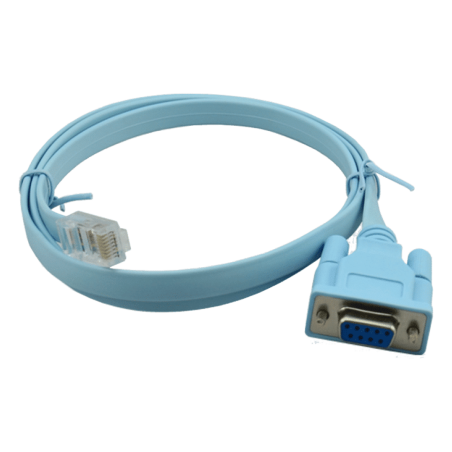

• Cavo adattatore da RJ45 a DB9 femmina (DB9F), lunghezza 1,2 m.
