Kit ricevitore LoRa 4 canali a relè 868 MHz da saldare – FT1359K

Kit ricevitore LoRa con quattro uscite a relè

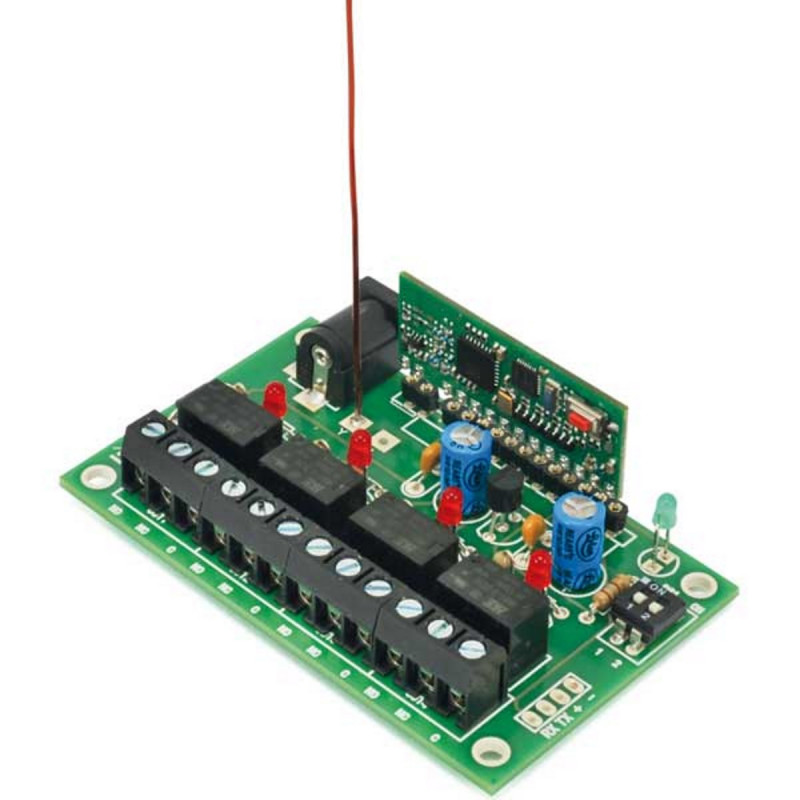

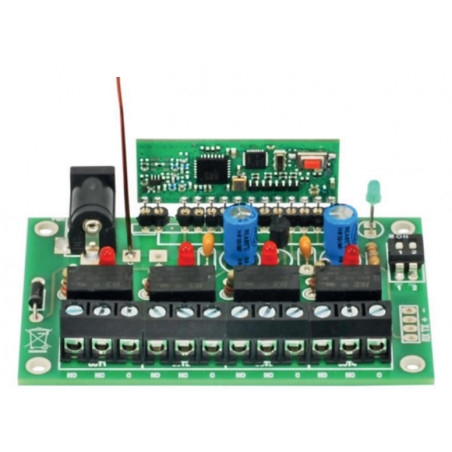

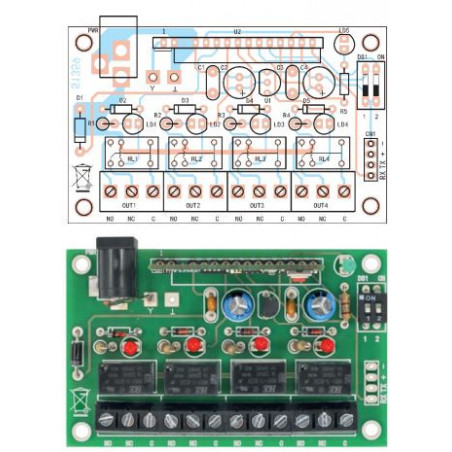

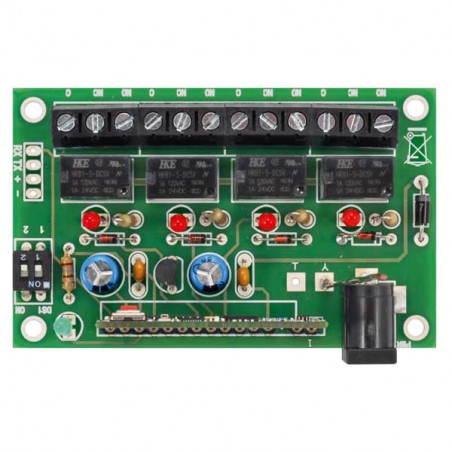

Il FT1359K è un kit elettronico per realizzare un ricevitore ON/OFF a quattro canali, basato sul modulo radio Aurel XTR-8LR-DEC. Opera a 868,3 MHz con modulazione LoRa e codifica rolling code, per il comando di carichi a distanza.

Versione in kit da assemblare

Il prodotto viene fornito in componenti da montare e saldare. Sono necessari un saldatore per elettronica e un livello di esperienza medio. Il kit comprende istruzioni illustrate in lingua inglese.

Per utilizzare il ricevitore occorre un trasmettitore compatibile, come il telecomando XTR-8LR-4ZN, non incluso. La sola modulazione LoRa non garantisce l’abbinamento con trasmettitori di altro tipo.

Caratteristiche principali

• Quattro canali con uscite a relè.
• Comunicazione radio half-duplex con possibilità di feedback sul telecomando compatibile.
• Modalità delle uscite selezionabile tramite DIP-switch SET1 e SET2.
• Associazione tramite autoapprendimento o abbinamento manuale dei tasti.
• Portata dichiarata fino a 8 km in condizioni favorevoli e in linea d’aria; la distanza effettiva dipende da ostacoli, installazione e ambiente radio.

Modalità delle uscite

• Monostabile: il relè rimane attivo durante la pressione del pulsante del trasmettitore.
• Bistabile: ogni pressione del pulsante cambia lo stato dell’uscita.
• Monostabile con ritardo di 0,5 s: l’uscita resta attiva durante la pressione e per altri 0,5 secondi dopo il rilascio.

Le impostazioni vengono lette all’accensione. Per cambiare modalità, togliere alimentazione, modificare i DIP-switch SET1 e SET2 e riaccendere il dispositivo.

Autoapprendimento del telecomando

Dopo il montaggio, alimentare la scheda a 5 V DC con un alimentatore capace di fornire circa 300 mA.

1. Premere e rilasciare il pulsante sul modulo XTR-8LR-DEC: il LED lampeggia rapidamente per 10 secondi.
2. Entro questo intervallo premere un tasto del telecomando da associare.
3. La memorizzazione viene confermata dal LED acceso per 1 secondo, oppure per 0,5 secondi se il trasmettitore era già associato.

Abbinamento manuale dei tasti

1. Entrare in modalità apprendimento premendo e rilasciando il pulsante sul modulo.
2. Entro 10 secondi premere nuovamente il pulsante: il LED rimane acceso fisso.
3. Premere ancora per selezionare OUT1, confermata da un lampeggio. Dopo il ritorno del LED acceso fisso, ulteriori pressioni selezionano OUT2 e le uscite successive.
4. Selezionata l’uscita, premere il tasto del telecomando da abbinare. Il LED si spegne, si riaccende e conferma con un numero di lampeggi corrispondente all’uscita selezionata.

L’abbinamento manuale descritto opera in modalità monostabile. Ripetere la procedura per associare altri tasti o telecomandi.

Specifiche tecniche

• Riferimento: FT1359K.
• Modulo radio: Aurel XTR-8LR-DEC.
• Modulazione: LoRa, half-duplex.
• Frequenza: 868,3 MHz.
• Alimentazione scheda: 5 V DC.
• Uscite: 4 relè, carico massimo dichiarato 1 A.
• Codifica: rolling code.
• Fornitura: kit da montare e saldare.
• Istruzioni: illustrate, in inglese.
• Esperienza richiesta: media.
• Trasmettitore: non incluso.
