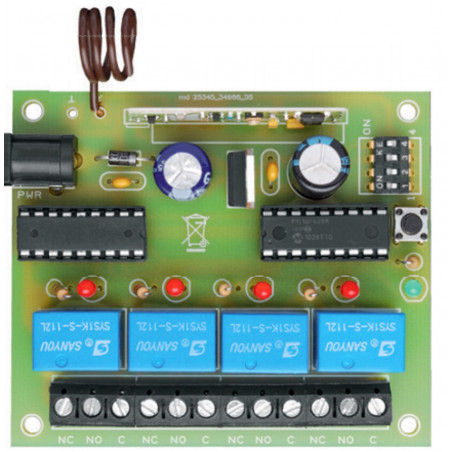

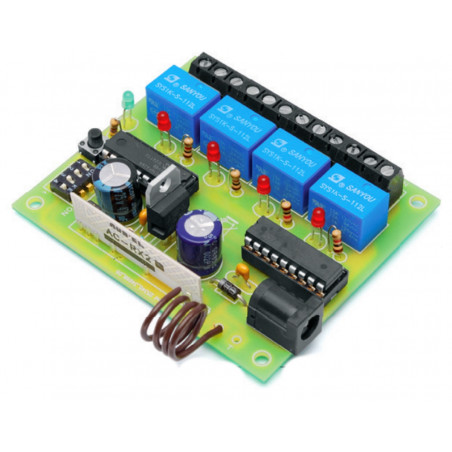

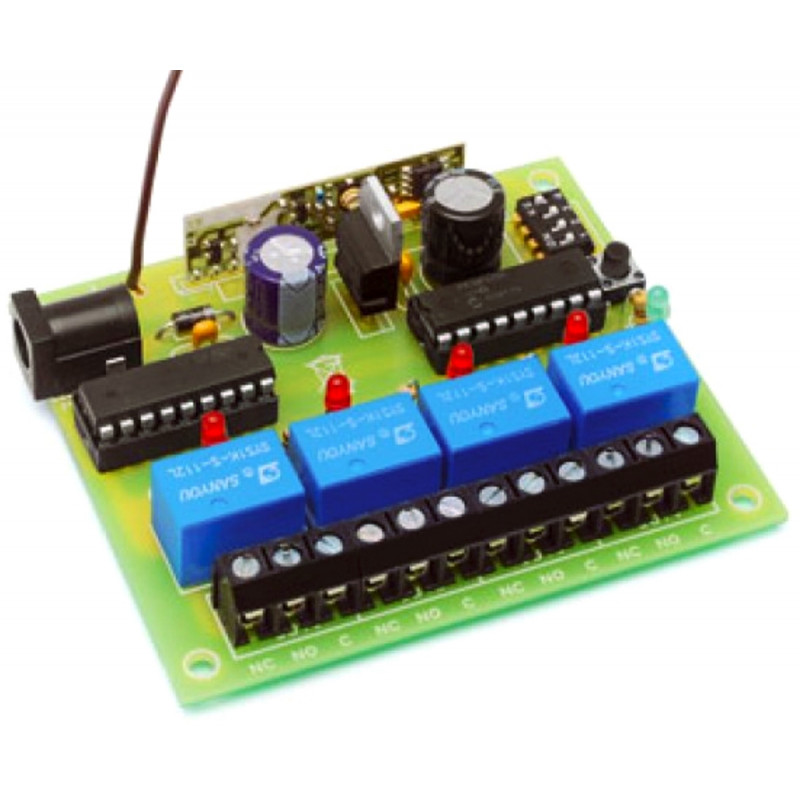

KIT ricevitore 433MHz 4CH autoapprendimento MM53200, UM3750 o UM86409

Attenzione, il prodotto è un KIT e pertanto vi verranno consegnati i componenti da saldare con un saldatore per elettronica e tutto l'occorrente per ricreare l'apparato come da immagine. Nel KIT sono comprese istruzioni illustrate in lingua inglese di facile comprensione.

LIVELLO ESPERIENZA NECESSARIO medio

Disponibile anche il montaggio e collaudo da parte di Mectronica STORE aggiungendo quantità 15 del Servizio montaggio KIT acquistabile cliccando qui su EBAY o su MECTRONICA STORE ed aggiungendolo al carrello insieme al KIT da montare.

LINK UTILI: MANUALE ITALIANO

Ricevitore a quattro canali con uscite a relé, compatibile con i trasmettitori a quattro canali operanti a 433,92 MHz e codificati a base MM53200, UM3750 o UM86409 (codifica a 12 bit), che consente un massimo di 4.096 combinazioni. Il circuito presenta quattro uscite indipendenti, impostabili in modo che funzionino ad impulso (monostabile) o a livello (a permanenza, ovvero bistabile), tutte associate ad un relè normalmente a riposo, quindi adatte a controllare ogni sorta di utilizzatore o apparecchio attivabile elettricamente; i relé possono commutare tensioni fino a 60 V e correnti dell'ordine di 1 A, ma è possibile pilotare utilizzatori più esigenti facendoli gestire da servorelé di idonea portata, alimentandone le bobine mediante gli scambi dei relé del circuito. Alimentazione: compresa tra 12 e 14 V - 200 mA.

IDEA DI UTILIZZO: Puoi attivare il ricevitore direttamente da PC o Raspberry PI con il nostro telecomando USB codice M-RF-CMD. Crea così una semplice e completa automazione wireless.

SPECIFICHE

•          Supporta radiocomandi con codifiche MM53200, UM3750 o UM86409
•          Funzione autoapprendimento
•          Alimentazione compresa tra 12-14V DC
•          Assorbimento max 200mA
•          4 Uscite relè SPDT MAX 60V 1Aù

Attention, the product is a KIT and therefore you will be given the components to be welded with an electronic soldering iron and everything you need to recreate the apparatus as shown in the image. The KIT includes easy to understand illustrated instructions in English.

NECESSARY EXPERIENCE LEVEL medium

Also available for assembly and testing by Mectronica STORE by adding quantity 15 of the KIT assembly service which can be purchased by clicking here on EBAY | MECTRONICA STORE and adding it to the cart together with the KIT to be assembled.

USEFUL LINKS: ITALIAN MANUAL

Four-channel receiver with relay outputs, compatible with four-channel transmitters operating at 433.92 MHz and encoded based on MM53200, UM3750 or UM86409 (12-bit encoding), which allows a maximum of 4,096 combinations. The circuit has four independent outputs, which can be set so that they operate on impulse (monostable) or level (permanently, or bistable), all associated with a relay that is normally at rest, therefore suitable for controlling any sort of user or device that can be activated electrically; the relays can switch voltages up to 60 V and currents of the order of 1 A, but it is possible to drive more demanding users by having them managed by servorelays of suitable capacity, powering the coils by exchanging the circuit relays. Power supply: between 12 and 14 V - 200 mA.

IDEA OF USE: You can activate the receiver directly from PC or Raspberry PI with our USB remote control code M-RF-CMD. Thus creates a simple and complete wireless automation.

SPECIFICATIONS

• It supports radio controls with MM53200, UM3750 or UM86409 encodings

• Self-learning function

• Power supply between 12-14V DC

• Max absorption 200mA

• 4 relay outputs SPDT MAX 60V 1A
