SENSORE PIR doppio elemento 12V uscita open collector Arduino

PIRSENSOR

Nuovo prodotto

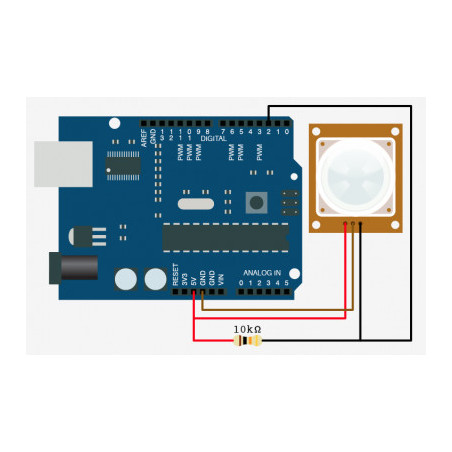

Rilevatore ad infrarossi passivi con uscita open collector. Dispone solamente di tre piedini (allarme, positivo e negativo di alimentazione). Il pin di allarme è open collector, questo significa che è necessaria una resistenza di pull-up. L'alimentazione deve essere una tensione continua di 12 volt stabilizzati.

Maggiori dettagli

2 Articoli

16,00 € tasse incl.

Scheda tecnica

Altezza33 mm
Larghezza28,5 mm
Profondità21 mm
Alimentazione12V DC

Dettagli

Rilevatore ad infrarossi passivi con uscita open collector. Dispone solamente di tre piedini (allarme, positivo e negativo di alimentazione). Il pin di allarme è open collettor, questo significa che è necessaria una resistenza di pull-up. L'alimentazione deve essere una tensione continua di 12 volt stabilizzati.

Specifiche tecniche

  • Sensore: doppio elemento
  • Distanza di rilevazione: circa 2 metri

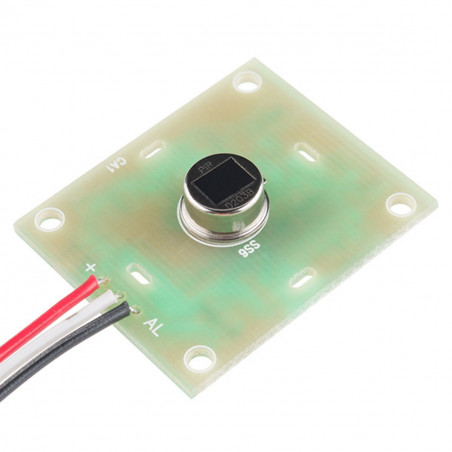

  • Involucro: TO5
  • Alimentazione: 12 Vdc

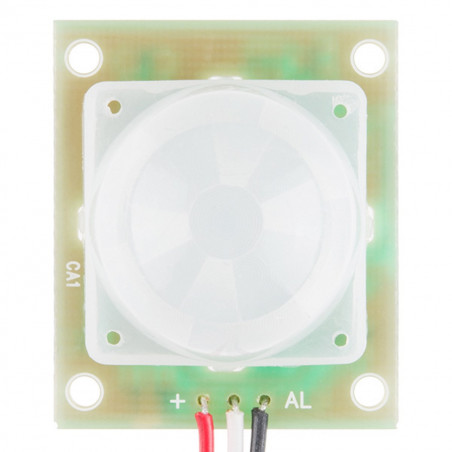

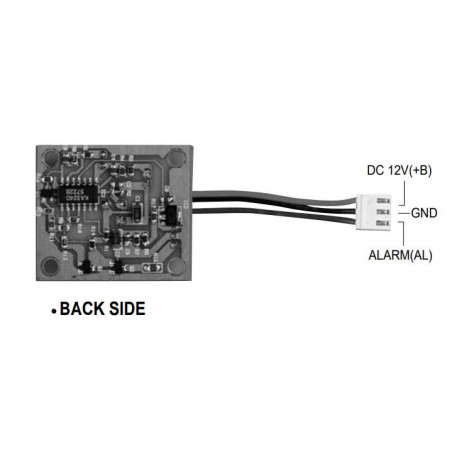

    - positivo: filo rosso
    - negativo: filo marrone
    - allarme (open collector): filo nero

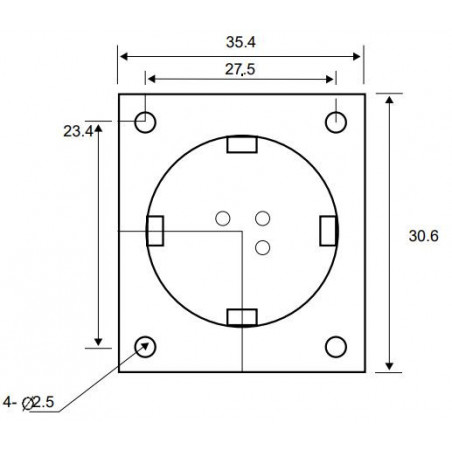

  • Dimensioni (mm): 33x28,5x21
  • Temperatura di funzionamento: da -10°C a +40°C
  • Temperatura di stoccaggio: da -40°C a +80°C

Documentazione e link utili


Passive infrared detector with open collector output. It only has three pins (alarm, positive and negative power). The alarm pin is open collector, which means a pull-up resistor is required. The power supply must be a continuous voltage of 12 volts stabilized.

  • ITEM Specification Unit Condition
  • Sensor Type Dual Element
  • Housing TO 5
  • Element Size 2 1 mm
  • Spacing 1 mm
  • Responsivity Min 3.2 xv/w 7...14mm, 1Hz,100
  • Typ 4.0 (One element cover)
  • Match Max <10 % 7...14mm, 1Hz,100
  • (Both element expose)
  • Noise Typ 20 p-p 25 , 0.4...10Hz
  • Max 50 V
  • Effect Voltage Min 0.2 Re=47XO
  • Max 1.5
  • Window Material Silicon, coated
  • Spectral Range Transmission T>30 average % 7...14mm
  • Blocking T<0.1 <5mm
  • Operating Voltage 12 V
  • Operating Temperature -10~40C
  • Storage Temperature -40~80C
