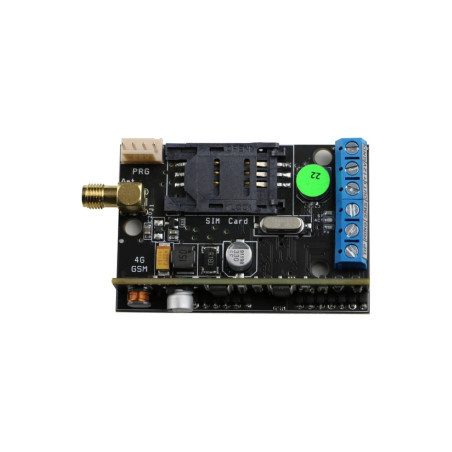

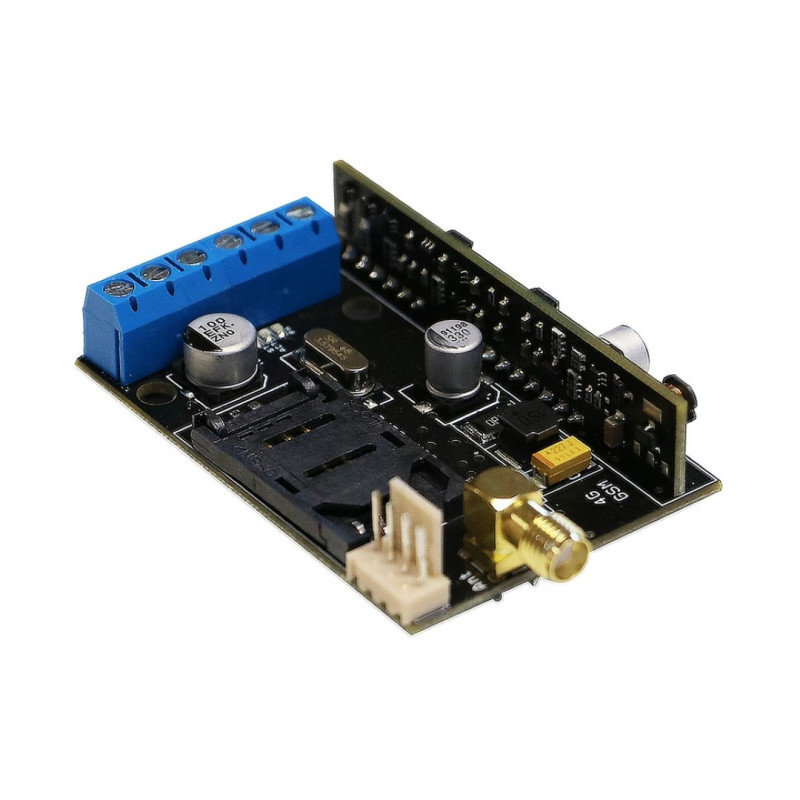

EasyLine 4G Cloud PSTN-lijnsimulator voor alarmen met contact-ID

Telefoonlijnsimulator en 4G-communicator voor alarmcentrales

EasyLine 4G Cloud is een communicatiemodule met analoge PSTN-lijnsimulatie, ontworpen om bestaande alarmcentrales aan te sluiten via de TIP/RING- aansluitingen. Het genereert lijn- en ringspanning en beheert DTMF-tonen, waardoor de centrale het mobiele netwerk kan gebruiken voor spraakcommunicatie en signalering.

Het apparaat ondersteunt de Contact ID- en 4/2- protocollen en de verzending van Contact ID-codes naar het beveiligingssysteem via GPRS/LTE-datakanalen in SIA-IP- en Enigma- formaat. Het biedt tevens een configureerbare ingang, een open collector-uitgang en functies voor beheer op afstand via de cloud.

Belangrijkste functies

• PSTN TIP/RING-lijnsimulatie, met lijn- en ringspanning en DTMF-transmissie.
• Contact-ID en 4/2-ondersteuning via telefoon; doorsturen van contact-ID via het datanetwerk in SIA-IP- en Enigma-formaat.
• Tweewegs spraakcommunicatie en toegang op afstand tot het apparaat dat is aangesloten op de TIP/RING-terminals.
• Een instelbare NO- of NC-ingang ten opzichte van GND en een open-collectoruitgang.
• Meldingen via sms of spraakoproep naar maximaal 8 nummers.
• Uitgangscontrole door tot 1000 nummers te bellen of door een onbeperkt aantal bellers, afhankelijk van de configuratie.
• Programmeren via sms, ProRead-software op pc of in de cloud; bewaking en statuscontrole via mobiele app.

Bewaking en klantidentificatie

De module kan signalen naar de meldkamer verzenden via een telefoon- of datanetwerk. Het klantnummer kan in de communicatiemodule worden ingesteld, onafhankelijk van het nummer dat in het bedieningspaneel is geprogrammeerd. Met de optie "alleen GPRS-verbinding" worden Contact ID-berichten via het datakanaal verzonden met behulp van de in de module geconfigureerde bewakingsparameters, waarbij de in het bedieningspaneel ingestelde telefoonnummers worden genegeerd.

Ingang en uitgang

De ingang kan worden geconfigureerd als normaal open of normaal gesloten ten opzichte van GND. Wanneer geactiveerd, kan deze een sms verzenden of een spraakoproep initiëren naar maximaal 8 nummers; sms- en spraakberichten kunnen worden geconfigureerd via ProRead.

De open-collectoruitgang kan werken in monostabiele modus, waarbij deze na de ingestelde tijd terugkeert naar de begintoestand, of in bistabiele modus , waarbij de toestand verandert bij het volgende commando. Aangegeven bereik: maximaal 30 V / 300 mA .

Cloud, monitoring en diagnostiek

• Configuratie en beheer op afstand via de cloud, statusmeldingen voor ingangen en aansturing van uitgangen vanuit de app.
• Stuur Contact ID-berichten door naar de cloud, met pushmeldingen en e-mailfunctionaliteit via een data-simkaart.
• Bewaking van de voedingsspanning met configureerbare alarmdrempel en meldingen bij storingen en resets.
• Periodiek werkingssignaal (hartslag).
• Registreer tot 16.000 gebeurtenissen en leg de signaalsterktegeschiedenis vast met een resolutie tot één uur.
• Vraag de status op van de ingang, uitgang, voeding, simkaart, netwerkregistratie en signaalsterkte.

Toepassingen

Lijnsimulatie voor alarmcentrales en andere telefoontoestellen, signaaloverdracht naar de beveiliging en afstandsbediening van automatiseringsuitgangen of het in- en uitschakelen van een aangesloten bedieningspaneel. Het kan ook worden gebruikt met telefooncentrales en liftcommunicatieapparatuur, mits aan de systeemvereisten wordt voldaan en de compatibiliteit wordt gecontroleerd.

Technische specificaties

• Voeding: 9–24 V DC.
• Stroomverbruik: 80 mA in stand-by; 1.000 mA maximaal.
• Gesimuleerde lijn: 48 / 72 V DC.
• Ingangen: 1, configureerbaar NO/NC.
• Uitgangen: 1 open collector, maximaal 30 V / 300 mA.
• Aantal meldingen: maximaal 8.
• Uitgangscontrolenummers: tot 1.000 met nummerweergave.
• Mobiele module: SIMCom A7672.
• Banden: TDD-LTE B38/B40/B41; FDD-LTE B1/B3/B5/B7/B8/B20; WCDMA/HSDPA/HSPA+ B1/B5/B8; GSM/GPRS/EDGE 900/1800 MHz.

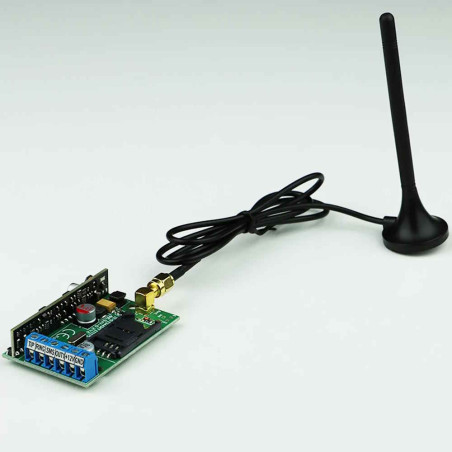

• Antenne: met SMA-connector, meegeleverd.
• Moduleafmetingen: 62 × 42 × 16 mm; verpakt: 132 × 128 × 32 mm.
• Bedrijfstemperatuur: -20 °C tot +50 °C.
