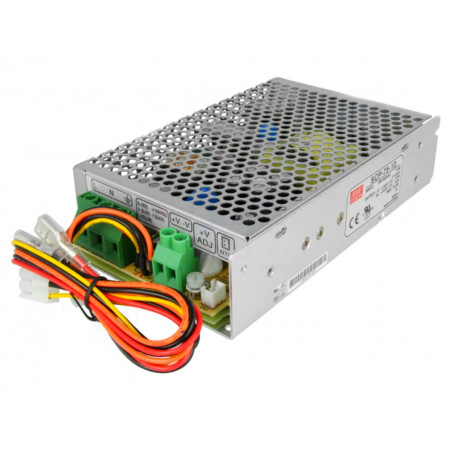

Schakelende voeding 27,6V 2,7A SCP-75-24 UPS-batterijback-up

Schakelende voeding met een ingang van 100-240V AC 50/60Hz en een uitgang van 27,6V DC 2,7A, ideaal voor het voeden van domoticasystemen en 24V elektronische apparaten in laagspanningsinstallaties. De schakeltechnologie zorgt voor een hoog rendement en een lage warmteontwikkeling in vergelijking met traditionele voedingen.

Deze voeding ondersteunt de installatie van een 24V UPS-loodaccu (twee 12V-loodaccu's in serie) met FASTON-connectoren van verschillende capaciteiten. Hiermee ontstaat een voeding met geïntegreerde UPS-back-up die de aangesloten apparaten van stroom kan voorzien, zelfs bij een stroomstoring, gedurende een variabele tijd afhankelijk van de capaciteit van de geïnstalleerde accu en de belasting van de voeding.

Batterij niet inbegrepen. U kunt een offerte aanvragen voor de levering van uw gewenste batterij via de contactgegevens, of u kunt deze apart aanschaffen.

BEREKENING VAN DE ACCU-AH-SPANNING

Om de optimale accucapaciteit voor uw behoeften met deze voeding te berekenen, moet u de volgende berekening uitvoeren:

Batterijcapaciteit (Ah) = stroomverbruik (A) x tijd in uren zonder stroomtoevoer (h)

Om bijvoorbeeld een belasting van 0,5 A (500 mA) gedurende 14 uur van stroom te voorzien zonder 230 V netspanning, is een 24 V loodaccu met een capaciteit van 7 Ah nodig, oftewel een accu met de eerstvolgende hogere commerciële capaciteitswaarde: Lood 24 V 7,2 Ah.

Om de capaciteit te vergroten, is het mogelijk om meerdere EQUAL-batterijen parallel te schakelen door hun respectievelijke capaciteiten bij elkaar op te tellen.

Om bijvoorbeeld een 24V-batterij met een capaciteit van 14,4 Ah te verkrijgen, moet u twee 12V-batterijen van 7,2 Ah in serie schakelen om een 24V-batterij van 7,2 Ah te krijgen. Herhaal deze handeling met nog twee identieke batterijen om twee accupakketten van 24V van 7,2 Ah te verkrijgen. Sluit ten slotte de twee accupakketten parallel aan om één 24V-batterij met een capaciteit van 14,4 Ah te verkrijgen. De batterijmodules moeten identiek zijn om de verschillen in spanning en capaciteit tussen de cellen te minimaliseren.

U kunt onze loodaccu's met diverse bruikbare en combineerbare capaciteiten hier op EBAY | MECTRONICA STORE kopen.

DIN-railmontage verkrijgbaar op eBay | MECTRONICA STORE

VERBINDINGEN:

• Voeding 100-240V 50/60Hz schroefklemmen Fase, nul, aarde

• Loodaccu-back-up met FASTON-connectoren (B+ rood, B- zwart)

• 27,6V-uitgang op de aansluitklemmen en (optionele) inline-connector met spanningsregelkabel

• Optionele externe NTC-aansluiting voor temperatuurcompensatie van het batterijlaadproces.

KENMERKEN

• Universele wisselstroomingang (werkt wereldwijd), ondersteunt ook gelijkstroom.

• Beveiligingen: kortsluiting, overbelasting, overspanning, verkeerde accupolariteit (via interne zekering)

• Optionele temperatuurgecompenseerde werking van de acculader (vereist een externe NTC-sensor).

• Aansluiting voor optionele uitgangsspanningsdetectie (gele L-kabel)

• Koeling door vrije luchtconvectie en metalen afscherming.

• Stroomindicatie via LED

• Stroomverbruik zonder belasting < 0,75W

• Getest met 100% belasting

• Fijnafstelling van de uitgangsspanning via trimmer

• 2 jaar garantie

• Schakeltechnologie met hoog rendement en lage warmteafvoer

• Maximaal vermogen 74,5 W

SPECIFICATIES

Aanvullende informatie

• Brutogewicht: 0,49 kg
