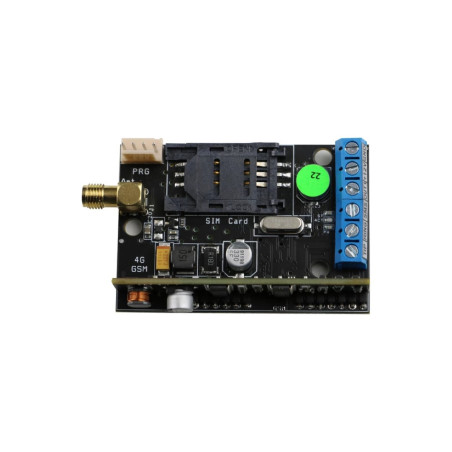

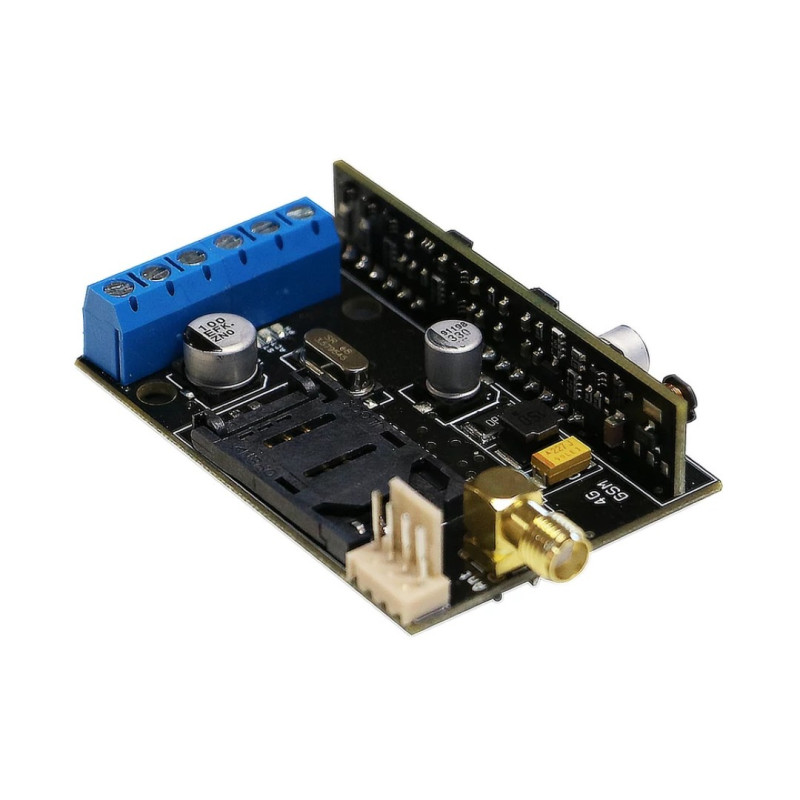

Symulator linii EasyLine 4G Cloud PSTN do alarmów z Contact ID

Symulator linii telefonicznej i komunikator 4G dla central alarmowych

EasyLine 4G Cloud to komunikator z symulacją analogowej linii PSTN, przeznaczony do łączenia istniejących central alarmowych za pośrednictwem zacisków TIP/RING . Generuje napięcie linii i dzwonka oraz zarządza tonami DTMF, umożliwiając centrali wykorzystanie sieci komórkowej do komunikacji głosowej i sygnalizacji.

Urządzenie obsługuje protokoły Contact ID i 4/2 oraz transmisję kodów Contact ID do systemu bezpieczeństwa kanałami danych GPRS/LTE w formatach SIA-IP i Enigma . Oferuje również konfigurowalne wejście, wyjście typu otwarty kolektor oraz funkcje zdalnego zarządzania za pośrednictwem chmury.

Główne funkcje

• Symulacja linii PSTN TIP/RING z napięciem linii i pierścienia oraz transmisją DTMF.
• Wsparcie Contact ID i 4/2 poprzez połączenia telefoniczne; przekazywanie Contact ID przez sieć danych w formatach SIA-IP i Enigma.
• Dwukierunkowa komunikacja głosowa i zdalny dostęp do urządzenia podłączonego do terminali TIP/RING.
• Wejście konfigurowalne NO lub NC względem GND i wyjście typu otwarty kolektor.
• Powiadomienia za pomocą wiadomości SMS lub połączeń głosowych na maksymalnie 8 numerów.
• Sterowanie wyjściami odbywa się poprzez dzwonienie na maksymalnie 1000 numerów lub przez nieograniczoną liczbę osób dzwoniących, w zależności od konfiguracji.
• Programowanie za pomocą SMS-ów, oprogramowania ProRead na komputerze lub w chmurze; monitorowanie i sprawdzanie statusu za pomocą aplikacji mobilnej.

Nadzór i identyfikacja klientów

Moduł może przesyłać sygnały do centrum monitoringu za pośrednictwem połączenia telefonicznego lub sieci danych. Numer klienta można ustawić w komunikatorze, niezależnie od numeru zaprogramowanego w centrali alarmowej. W przypadku opcji „Tylko połączenie GPRS” wiadomości Contact ID są przesyłane kanałem danych z wykorzystaniem parametrów monitoringu skonfigurowanych w module, ignorując numery telefonów ustawione w centrali alarmowej.

Wejście i wyjście

Wejście można skonfigurować jako normalnie otwarte lub normalnie zamknięte względem masy (GND). Po aktywacji można wysłać SMS-a lub nawiązać połączenie głosowe do maksymalnie 8 numerów; wiadomości tekstowe i głosowe można skonfigurować za pomocą ProRead.

Wyjście typu otwarty kolektor może pracować w trybie monostabilnym , powracając do stanu początkowego po ustawionym czasie, lub bistabilnym , zmieniając stan po kolejnym poleceniu. Zakres: maks. 30 V / 300 mA .

Chmura, monitorowanie i diagnostyka

• Zdalna konfiguracja i zarządzanie za pośrednictwem chmury, powiadomienia o stanie wejściowym i kontrola wyników z poziomu aplikacji.
• Przekazuj wiadomości Contact ID do chmury, korzystaj z powiadomień push i wiadomości e-mail, korzystając z karty SIM z danymi.
• Monitorowanie napięcia zasilania z konfigurowalnym progiem alarmowym oraz powiadomieniami o błędach i resetach.
• Okresowy sygnał operacyjny (bicie serca).
• Rejestruj do 16 000 zdarzeń i zapisuj historię siły sygnału z dokładnością do jednej godziny.
• Sprawdź stan wejścia, wyjścia, zasilania, karty SIM, rejestracji sieciowej i siły sygnału.

Aplikacje

Symulacja linii dla central alarmowych i innych urządzeń telefonicznych, transmisja sygnałów do systemów bezpieczeństwa oraz zdalne sterowanie wyjściami automatyki lub uzbrajanie/rozbrajanie podłączonej centrali. Może być również stosowana z centralami telefonicznymi i urządzeniami komunikacyjnymi w windach, po spełnieniu wymagań systemowych i weryfikacji kompatybilności.

Dane techniczne

• Zasilanie: 9–24 V DC.
• Pobór prądu: 80 mA w trybie czuwania, maksymalnie 1000 mA.
• Symulowana linia: 48 / 72 V DC.
• Wejścia: 1, konfigurowalne NO/NC.
• Wyjścia: 1 otwarty kolektor, maks. 30 V / 300 mA.
• Numery powiadomień: do 8.
• Numery kontroli wyjść: do 1000 z identyfikacją dzwoniącego.
• Moduł komórkowy: SIMCom A7672.
• Pasma: TDD-LTE B38/B40/B41; FDD-LTE B1/B3/B5/B7/B8/B20; WCDMA/HSDPA/HSPA+ B1/B5/B8; GSM/GPRS/EDGE 900/1800 MHz.

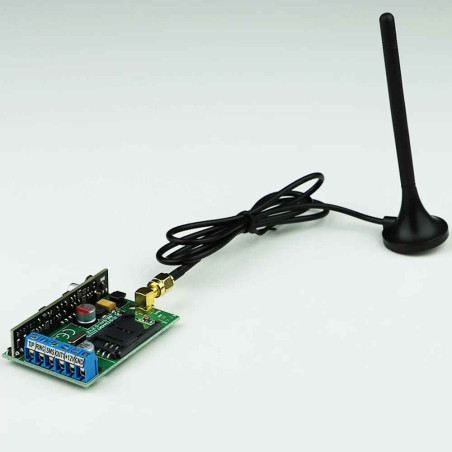

• Antena: ze złączem SMA, w zestawie.
• Wymiary modułu: 62 × 42 × 16 mm; w pudełku: 132 × 128 × 32 mm.
• Temperatura pracy: −20 °C do +50 °C.
