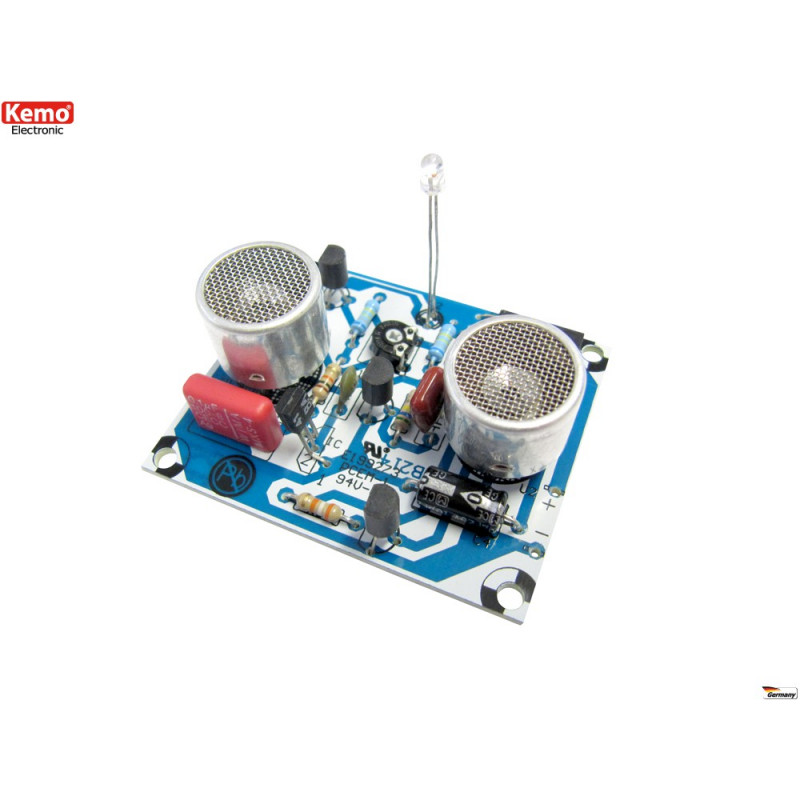

Einstellbarer Ultraschall-Näherungssensor KIT 10–80 cm 9-12 V DC

Achtung, das Produkt ist ein KIT und daher erhalten Sie die zu schweißenden Komponenten mit einem elektronischen Lötkolben und alles, was Sie benötigen, um das Gerät wie in der Abbildung gezeigt neu zu erstellen. Das KIT enthält leicht verständliche illustrierte Anweisungen in englischer Sprache.

Für die Montage erforderliche Erfahrung: MITTEL-NIEDRIG

Auf Anfrage können wir das Produkt für Sie zum Aufpreis von 10 € inkl. MwSt. Zusammenstellen.

MONTAGEANLEITUNGEN

Der Ultraschall-Näherungssensor im KIT wird mit 9 - 12 V Gleichstrom betrieben und kann eine LED einschalten, wenn sich ein Objekt oder Gegenstand dem Sensor über den einstellbaren Schwellenwert von 10 bis 80 cm nähert (auch abhängig von der Größe des Objekts).

Der Sensor verfügt auch über einen Spannungsausgang, um Geräte mit geringem Stromverbrauch anzuschließen, die im Falle einer Objekterkennung aktiviert werden sollen.

Der Betrieb ist dank der kontinuierlichen Emission von unhörbarem Ultraschall möglich, der von Objekten reflektiert und von der Mikrofonkapsel empfangen wird. Der Reflexionsgrad des Signals ermöglicht die Erfassung des Objekts in einer bestimmten Entfernung.

Ideal in Parksystemen wie Annäherungswarnung, Detektordurchgang / Annäherung von Dingen und / oder Personen, Füllstandsensoren ...

U SCI TENSION

Der Sensor verfügt über einen Ausgangsspannungsausgang, der durch Zufuhr einer Spannung> 0 V nur bei Flüssigkeitserkennung (LED an) aktiviert wird. Dieser Ausgang kann an unser Relaismodul (nicht mitgeliefert) angeschlossen werden, um elektrische oder elektronische Geräte (wie Lichter, Sirenen, Pumpen ...) über den Relaisausgang oder einen digitalen Eingang elektronischer Systeme zu steuern. Das optionale Relaismodul ist hier erhältlich: EBAY | MECTRONICA STORE .

Benötigen Sie das Netzteil? Finden Sie sie hier: EBAY | MECTRONICA STORE

SPEZIFIKATIONEN:

• Komplettes KIT der zu lötenden Komponenten und Leiterplatten

• Versorgungsspannung 9-12V DC

• Betriebsfrequenz 40 kHz (Ultraschall)

• Derzeitiger Verbrauch

• Anpassungserkennungsbereich ca. 10 - 80 cm, abhängig von der Größe des Objekts (von ca. 0,01 - 0,5 m ² )

• Sender- und Empfangskapsel enthalten

• Anzeige durch Objekterkennungs-LED

• Spannungsausgang zum Anschluss externer elektronischer Schaltkreise (siehe Spannungsausgangstext)

• Abmessungen ca. 55 x 45 mm

Montage auf Anfrage für 10 € inkl. MwSt. Erhältlich.

Optional ist der Kunststoffbehälter für diese Schaltung gegen Aufpreis von 4 € inkl. MwSt. Erhältlich.
