ESP32LR42 WLAN-Relaismodul ESP32 4x16A 12V mit 2 digitalen Eingängen MQTT Web HTML
68,00 €
Bruttopreis
ESP32-basiertes WLAN-Relaismodul mit 4 Relais bis 16 A und 2 digitalen Eingängen mit Pull-up-Widerständen für potentialfreie Kontakte. 12-V-Gleichstromversorgung (empfohlene Stromversorgung ≥ 1 A). Steuerung über Textbefehle, HTML, MQTT und integrierte Webseite.
Sichere Zahlungen
Bezahlen Sie sicher mit Kreditkarte, PayPal, Amazon Pay oder Banküberweisung
Schneller Versand
Wir liefern in ganz Europa und weltweit mit UPS, DHL und DPD
Einfache Rückgabe in 30 Tagen
Sie haben 30 Tage ab Lieferung Zeit, das Produkt zurückzugeben, wenn Sie nicht zufrieden sind

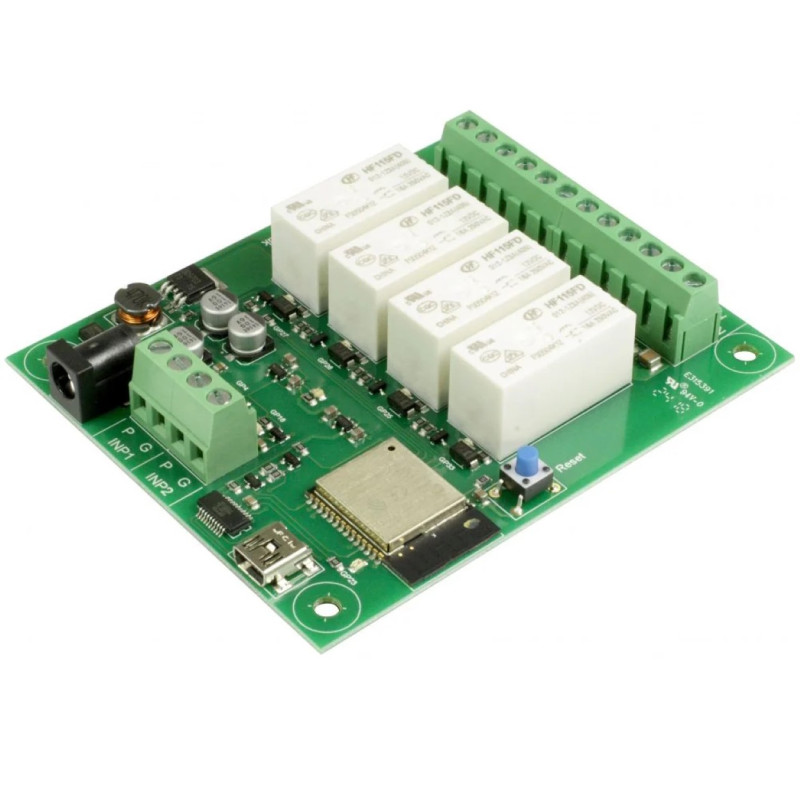

Das ESP32LR42 ist ein auf dem ESP32 basierendes WLAN-Relaismodul, ideal für Hausautomation, Gebäudeautomation und die Fernsteuerung elektrischer Verbraucher. Es verfügt über vier Relais mit einer Schaltleistung von jeweils bis zu 16 A und zwei digitale Eingänge mit Pull-up-Widerständen für den direkten Anschluss an potentialfreie Kontakte wie Alarmkontakte, Thermostate, Endschalter und Sensoren.
Die normalerweise offenen (NO) Kontakte der Relais sind mit Schutzdämpfern ausgestattet, wodurch sich das Modul auch für die Steuerung induktiver Lasten wie Schütze, Magnetventile, externe Relais und Magnetspulen eignet und Störungen sowie Lichtbögen beim Schalten reduziert.
Die Stromversorgung erfolgt mit 12 V Gleichstrom und kann über ein handelsübliches Netzteil erfolgen. Für einen stabilen Betrieb wird ein Netzteil mit mindestens 1 A empfohlen.
Unterstützte Kontrollmethoden
Das Modul kann je nach gewünschter Integration auf verschiedene Weise gesteuert werden:
Textbefehle (ASCII) über das Netzwerk
HTML-Befehle (Aufrufe von Browsern oder Systemen, die HTTP GET verwenden)
MQTT zur Integration mit Home Assistant, Node-RED und IoT-Plattformen

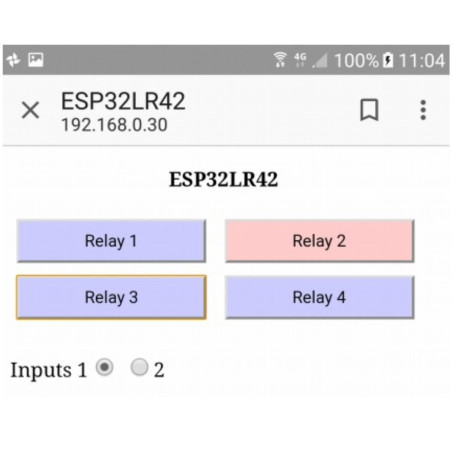

Integrierte Webseite zur browserbasierten Steuerung und Überwachung
WLAN-Verbindung und Installation
Die Verbindung erfolgt über ein 2,4-GHz-WLAN- Netzwerk. Um ein stabiles Signal zu gewährleisten, muss das Gerät an einem Ort mit guter WLAN-Abdeckung installiert werden. Metallbehälter, die das Signal abschirmen, sollten vermieden werden.
Konfiguration
Die Erstkonfiguration erfolgt über eine USB-Verbindung zu einem PC und einem seriellen Terminal (z. B. typische Einstellungen: 115200 Baud, 8N1). Nach der Konfiguration kann das Modul über das Netzwerk mithilfe der oben genannten Protokolle gesteuert werden.
Hauptmerkmale
ESP32 -basiertes WLAN-Modul
4 Relais bis zu 16 A
2 digitale Eingänge mit Pull-up-Kontakten für potentialfreie Kontakte
Snubber an NO-Kontakten zur besseren Steuerung induktiver Lasten
Netzteil 12V DC (empfohlen ≥ 1A )
Steuerung über Textbefehle, HTML, MQTT und integrierte Webseite
Geeignet für Automatisierung, Hausautomation und Fernsteuerung von Systemen
Typische Anwendungen
Hausautomation (Beleuchtung, Steckdosen, Szenarien, Verbraucher)
Prüfen Sie Schütze, Magnetventile und Magnetspulen.
Tor-/Schlossautomatisierung (über geeignete Schütze oder Relais)
Steuerung der technischen Systeme, der Belüftung, der Pumpen (über Schütze)
Integration mit Home Assistant / Node-RED via MQTT
Zustandserfassung von sauberen Kontakten (Alarme, Thermostate, Endschalter)
ESP32LR42
ESP32-basiertes WLAN-Relaismodul mit 4 Relais bis 16 A und 2 digitalen Eingängen mit Pull-up-Widerständen für potentialfreie Kontakte. 12-V-Gleichstromversorgung (empfohlene Stromversorgung ≥ 1 A). Steuerung über Textbefehle, HTML, MQTT und integrierte Webseite.
