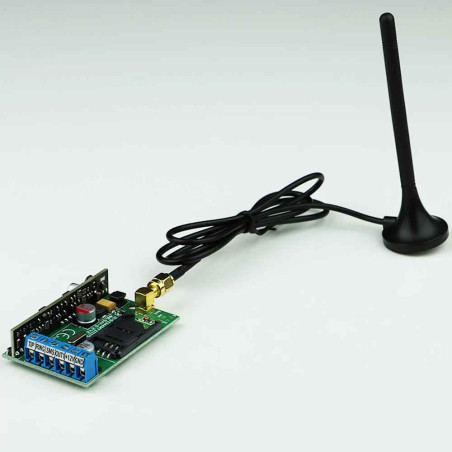

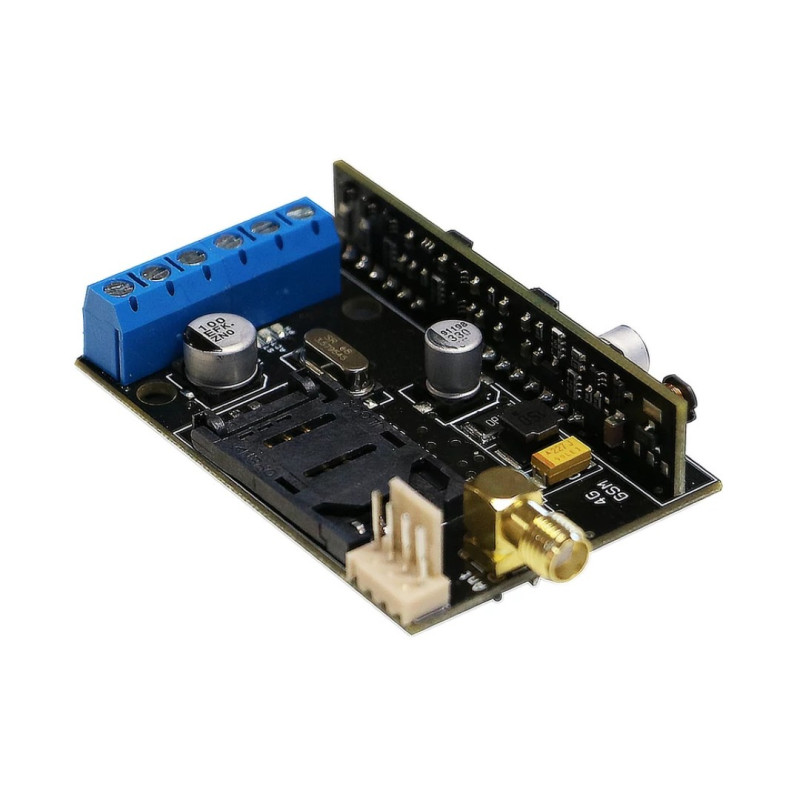

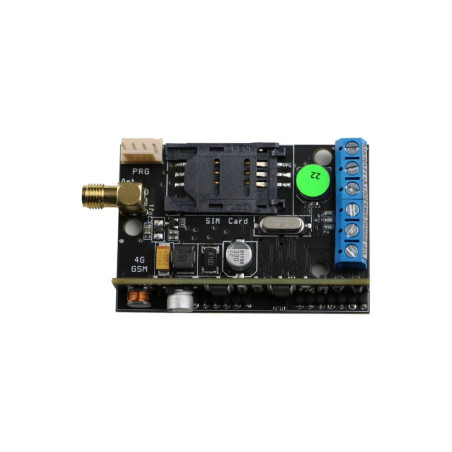

EasyLine 4G Cloud PSTN, simulador de línea para alarmas con Contact ID

Simulador de línea telefónica y comunicador 4G para paneles de control de alarmas

EasyLine 4G Cloud es un comunicador con simulación de línea PSTN analógica, diseñado para conectar paneles de control de alarma existentes mediante terminales TIP/RING . Genera tensión de línea y de llamada, y gestiona tonos DTMF, lo que permite que el panel de control utilice la red móvil para comunicaciones de voz y señalización.

El dispositivo admite los protocolos Contact ID y 4/2, así como la transmisión de códigos Contact ID al sistema de seguridad mediante canales de datos GPRS/LTE en formatos SIA-IP y Enigma . Además, ofrece una entrada configurable, una salida de colector abierto y funciones de gestión remota a través de la nube.

Funciones principales

• Simulación de línea TIP/RING de la red telefónica pública conmutada (PSTN), con tensión de línea y de anillo y transmisión DTMF.
• Soporte para Contact ID y 4/2 por llamada telefónica; reenvío de Contact ID a través de la red de datos en formatos SIA-IP y Enigma.
• Comunicación de voz bidireccional y acceso remoto al dispositivo conectado a los terminales TIP/RING.
• Una entrada configurable normalmente abierta (NO) o normalmente cerrada (NC) con respecto a tierra (GND) y una salida de colector abierto.
• Notificaciones por SMS o llamada de voz a hasta 8 números.
• Control de salida mediante llamadas a hasta 1.000 números o a un número ilimitado de personas, según la configuración.
• Programación vía SMS, software ProRead en PC o en la nube; monitorización y comprobación del estado mediante aplicación móvil.

Vigilancia e identificación de clientes

El módulo puede transmitir señales al centro de monitoreo mediante llamadas o red de datos. El número de cliente se puede configurar en el comunicador, independientemente del programado en el panel de control. Con la opción "Solo conexión GPRS", los mensajes de Contact ID se reenvían a través del canal de datos utilizando los parámetros de monitoreo configurados en el módulo, sin tener en cuenta los números de teléfono configurados en el panel de control.

Entrada y salida

La entrada se puede configurar como normalmente abierta o normalmente cerrada con respecto a tierra. Al activarse, puede enviar un SMS o iniciar una llamada de voz a hasta 8 números; los mensajes de texto y de voz se pueden configurar mediante ProRead.

La salida de colector abierto puede funcionar en modo monoestable , volviendo al estado inicial después del tiempo establecido, o en modo biestable , cambiando de estado con la siguiente orden. Rango indicado: máximo 30 V / 300 mA .

Nube, monitorización y diagnóstico

• Configuración y gestión remotas a través de la nube, notificaciones del estado de entrada y control de salida desde la aplicación.
• Reenvía los mensajes de Contact ID a la nube, con la opción de recibir notificaciones push y correo electrónico mediante una tarjeta SIM de datos.
• Monitorización de la tensión de alimentación con umbral de alarma configurable y notificaciones de fallos y reinicios.
• Señal de funcionamiento periódica (latido cardíaco).
• Registre hasta 16.000 eventos y el historial de intensidad de la señal con una resolución de hasta una hora.
• Consulta el estado de entrada, salida, alimentación, SIM, registro de red y potencia de la señal.

Aplicaciones

Simulación de línea para paneles de control de alarmas y otros dispositivos telefónicos, transmisión de señales a seguridad y control remoto de salidas de automatización o armado/desarmado de un panel de control conectado. También puede utilizarse con centrales telefónicas y dispositivos de comunicación para ascensores, sujeto a los requisitos del sistema y la verificación de compatibilidad.

Especificaciones técnicas

• Alimentación eléctrica: 9–24 V CC.
• Consumo de corriente: 80 mA en modo de espera; máximo 1000 mA.
• Línea simulada: 48 / 72 V CC.
• Entradas: 1, configurable NO/NC.
• Salidas: 1 colector abierto, máximo 30 V / 300 mA.
• Números de notificación: hasta 8.
• Números de control de salida: hasta 1.000 con identificador de llamadas.
• Módulo celular: SIMCom A7672.
• Bandas: TDD-LTE B38/B40/B41; FDD-LTE B1/B3/B5/B7/B8/B20; WCDMA/HSDPA/HSPA+ B1/B5/B8; GSM/GPRS/EDGE 900/1800 MHz.
• Antena: con conector SMA, incluida.
• Dimensiones del módulo: 62 × 42 × 16 mm; embalado: 132 × 128 × 32 mm.
• Temperatura de funcionamiento: de -20 °C a +50 °C.
