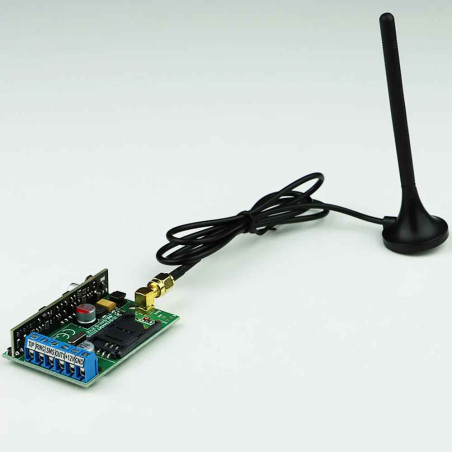

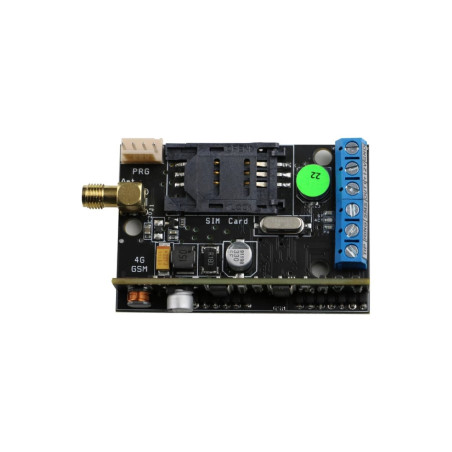

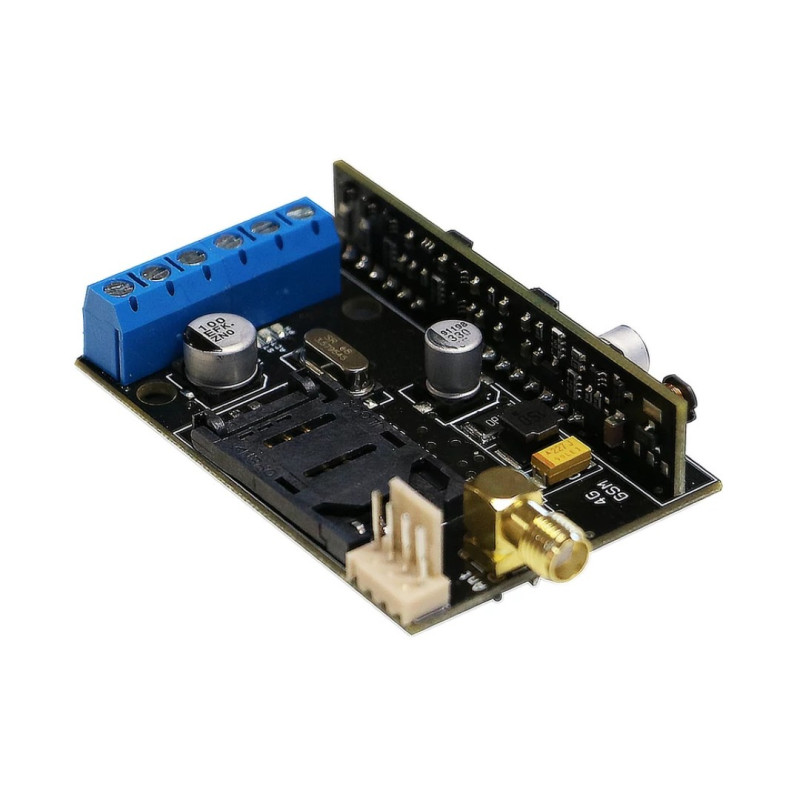

Simulateur de ligne PSTN EasyLine 4G Cloud pour alarmes avec identification du contact

Simulateur de ligne téléphonique et communicateur 4G pour panneaux de contrôle d'alarme

EasyLine 4G Cloud est un communicateur avec simulation de ligne RTC analogique, conçu pour connecter les centrales d'alarme existantes via les bornes TIP/RING . Il génère la tension de ligne et de sonnerie et gère les tonalités DTMF, permettant ainsi à la centrale d'utiliser le réseau mobile pour les communications vocales et la signalisation.

L'appareil prend en charge les protocoles Contact ID et 4/2 ainsi que la transmission des codes Contact ID au système de sécurité via les canaux de données GPRS/LTE aux formats SIA-IP et Enigma . Il offre également une entrée configurable, une sortie à collecteur ouvert et des fonctions de gestion à distance via le cloud.

Fonctions principales

• Simulation de ligne PSTN TIP/RING, avec tension de ligne et de sonnerie et transmission DTMF.
• Identification du contact et assistance 4/2 par appel téléphonique ; transmission de l'identification du contact via le réseau de données aux formats SIA-IP et Enigma.
• Communication vocale bidirectionnelle et accès à distance à l'appareil connecté aux terminaux TIP/RING.
• Une entrée configurable NO ou NC par rapport à la masse et une sortie à collecteur ouvert.
• Notifications par SMS ou appel vocal vers un maximum de 8 numéros.
• Contrôle des sorties par l'appel de jusqu'à 1 000 numéros ou par un nombre illimité d'appelants, selon la configuration.
• Programmation par SMS, logiciel ProRead sur PC ou cloud ; surveillance et vérification de l'état via application mobile.

Surveillance et identification des clients

Le module peut transmettre des signaux au centre de surveillance par réseau téléphonique ou de données. Le numéro du client peut être configuré dans le communicateur, indépendamment de celui programmé dans le panneau de commande. Avec l'option « Connexion GPRS uniquement », les messages Contact ID sont transmis via le canal de données en utilisant les paramètres de surveillance configurés dans le module, sans tenir compte des numéros de téléphone enregistrés dans le panneau de commande.

Entrée et sortie

L'entrée peut être configurée en normalement ouverte ou normalement fermée par rapport à la masse. Une fois activée, elle peut envoyer un SMS ou passer un appel vocal vers un maximum de 8 numéros ; les SMS et les messages vocaux sont configurables via ProRead.

La sortie à collecteur ouvert peut fonctionner en mode monostable , revenant à l'état initial après le délai défini, ou en mode bistable , changeant d'état à la prochaine commande. Plage indiquée : maximum 30 V / 300 mA .

Cloud, surveillance et diagnostic

• Configuration et gestion à distance via le cloud, notifications d'état des entrées et contrôle des sorties depuis l'application.
• Transférez les messages Contact ID vers le cloud, avec notifications push et fonctionnalités d'envoi d'e-mails via une carte SIM de données.
• Surveillance de la tension d'alimentation avec seuil d'alarme configurable et notifications de défaut et de réinitialisation.
• Signal de fonctionnement périodique (battements cardiaques).
• Enregistrez jusqu'à 16 000 événements et l'historique de la puissance du signal avec une résolution allant jusqu'à une heure.
• Interrogez l'état de l'entrée, de la sortie, de l'alimentation, de la carte SIM, de l'enregistrement réseau et de la force du signal.

Applications

Simulation de lignes pour les centrales d'alarme et autres appareils téléphoniques, transmission de signaux de sécurité et commande à distance des sorties d'automatisation ou activation/désactivation d'une centrale connectée. Compatible avec les standards téléphoniques et les systèmes de communication d'ascenseurs, sous réserve de la conformité du système et de la vérification de sa compatibilité.

Spécifications techniques

• Alimentation électrique : 9–24 V CC.
• Consommation de courant : 80 mA en veille ; 1 000 mA maximum.
• Ligne simulée : 48 / 72 V CC.
• Entrées : 1, configurable NO/NC.
• Sorties : 1 collecteur ouvert, maximum 30 V / 300 mA.
• Nombre de notifications : jusqu'à 8.
• Numéros de contrôle de sortie : jusqu’à 1 000 avec identification de l’appelant.
• Module cellulaire : SIMCom A7672.
• Bandes : TDD-LTE B38/B40/B41 ; FDD-LTE B1/B3/B5/B7/B8/B20 ; WCDMA/HSDPA/HSPA+ B1/B5/B8 ; GSM/GPRS/EDGE 900/1800 MHz.
• Antenne : avec connecteur SMA, incluse.
• Dimensions du module : 62 × 42 × 16 mm ; emballé 132 × 128 × 32 mm.
• Température de fonctionnement : −20 °C à +50 °C.
