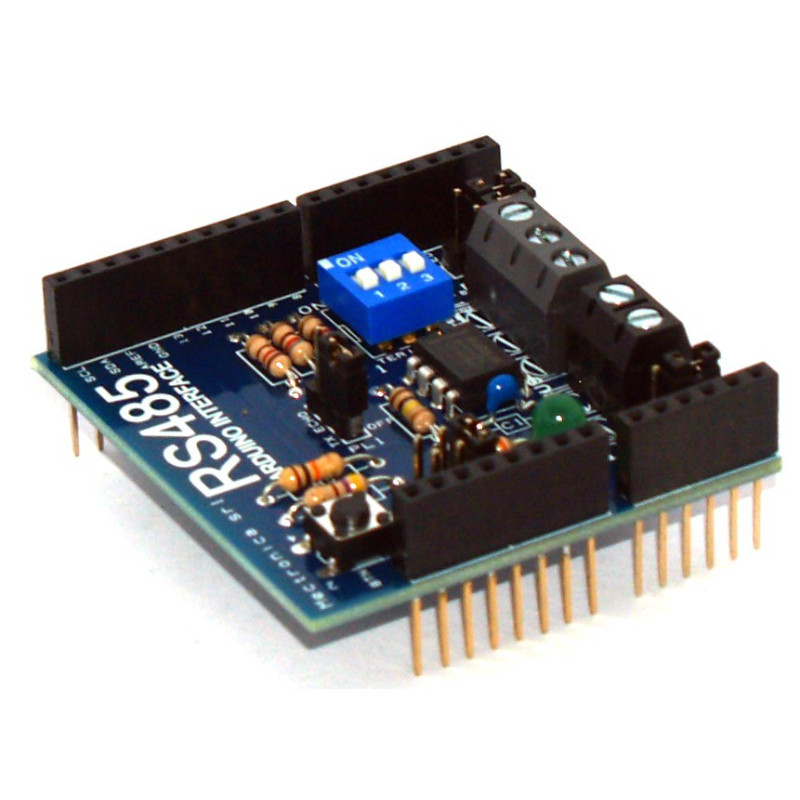

Shield RS485 Arduino interfaccia professionale universale 3,3V 5V MAX485

M-RS485-SHIELD2

8059973030042

Nuovo prodotto

Shield Arduino RS485 Interface permette di interfacciare una scheda Arduino con i dispositivi che utilizzando il BUS RS485, molto utilizzato a livello industriale per l'alta immunità ad interferenze e disturbi.

Maggiori dettagli

344 Articoli

EAN : 8059973030042

23,80 € tasse incl.

Dettagli

ISTRUZIONI | ESEMPIO DI UTILIZZO

Shield Arduino RS485 Interface permette di interfacciare una scheda Arduino con i dispositivi che utilizzando il BUS RS485, molto utilizzato a livello industriale per l'alta immunità ad interferenze e disturbi.

Compatibile con Arduino e compatibili operanti a 5V o 3,3V. Dispone di selezione echo trasmissione e linee opzionali per attivazione terminazione e polarizzazione BUS.

 SPECIFICHE

          Alimentazione: 3V e 5V (tramite scheda Arduino, con selezione forzata o automatica tramite IOREF)

          Consumo: 275mA (massimo)

          Segnali RS485: A, B e schermatura cavo (GND)

          Velocità massima: 2,5 Mbps

          Dispositivi supportati su stesso BUS: 32

          Lunghezza massima collegamento: 1200m

          Modalità comunicazione: HALF-DUPLEX

          Dip-switch per funzionalità RS485: terminazione BUS e polarizzazione BUS

          Pulsante utilizzabile nell’applicazione

          Led utilizzabile nell’applicazione

          Morsetto uscita alimentazione per dispositivi BUS con selezione VIN o tensione shield (3V,5V,IOREF vedere primo punto)

          Protezione da corto circuito su linea

          Temperatura operativa da 0°C a +70°C

          Compatibile con tutti gli Arduino e compatibili a 5V e 3,3V

          Possibilità di scegliere seriale hardware su PIN 0 RX e 1 TX, o software su PIN 6 RX e 7 TX

          100% Made in ITALY

Prodotta direttamente da Mectronica STORE, effettuiamo un supporto diretto sul prodotto!

Sono disponibili shield di espansione per espandere le capacità di comunicazione e elaborazione della board Arduino. Le puoi acquistare qui: EBAY | MECTRONICA STORE
