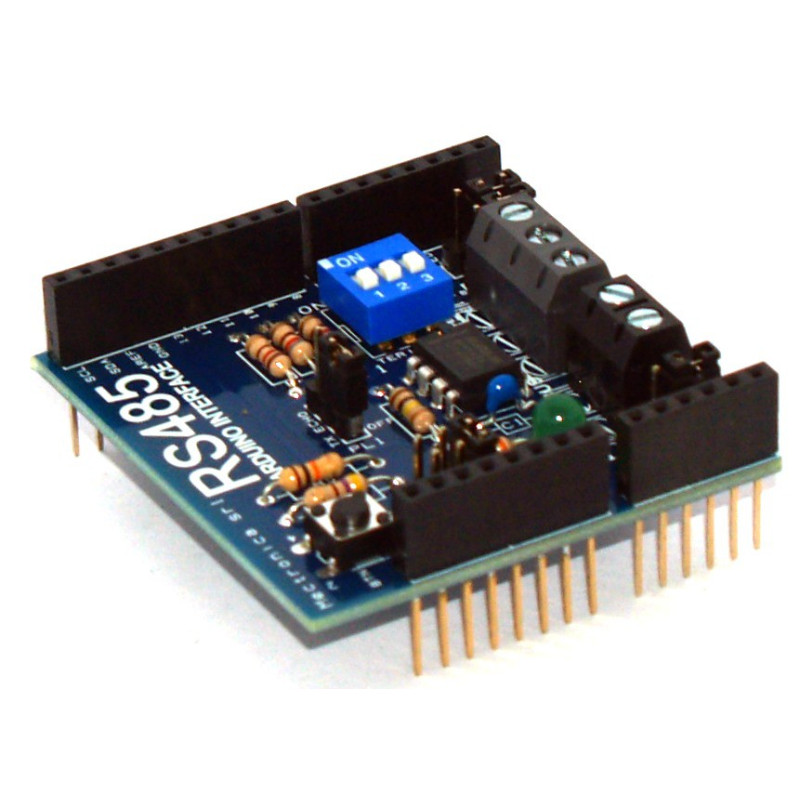

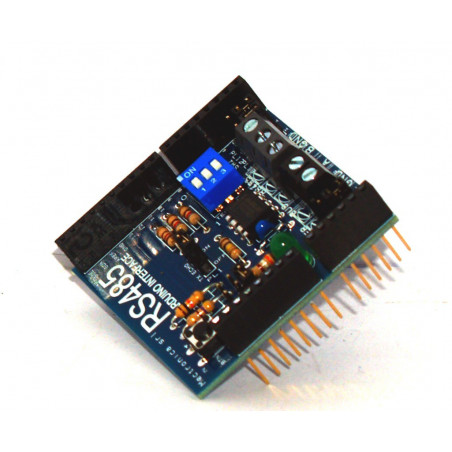

Shield de interfaz RS485 profesional universal de 3,3 V y 5 V MAX485 para UNO Mega 2560 y compatibles

INSTRUCCIONES | EJEMPLO DE USO

La Interfaz Shield RS485 permite interconectar una tarjeta compatible UNO o MEGA 2560 y dispositivos compatibles mediante el BUS RS485, ampliamente utilizado en la industria debido a su alta inmunidad a interferencias y perturbaciones.

Compatible con Arduino y compatibles que funcionen a 5 V o 3,3 V. Cuenta con selección de eco de transmisión y líneas opcionales para terminación de BUS y activación de polarización.

PRESUPUESTO

•          Alimentación: 3V y 5V (mediante tarjeta, con selección forzada o automática mediante IOREF)

•          Consumo: 275 mA (máximo)

•          Señales RS485: A, B y blindaje del cable (GND)

•          Velocidad máxima: 2,5 Mbps

•          Dispositivos soportados en el mismo BUS: 32

•          Longitud máxima de conexión: 1200m

•          Modo de comunicación: HALF-DUPLEX

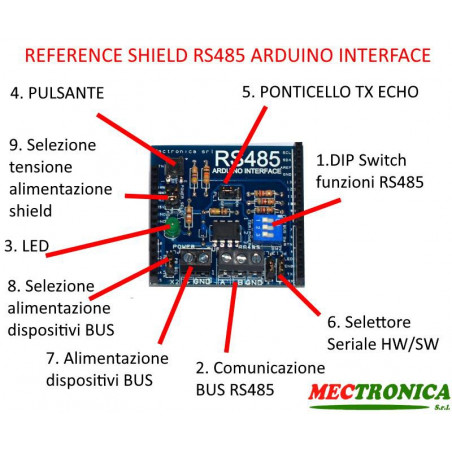

•          Interruptor DIP para funcionalidad RS485: terminación BUS y polarización BUS

•          Botón utilizable en la aplicación

•          LED utilizable en la aplicación

•          Terminal de salida de potencia para dispositivos BUS con selección de voltaje VIN o blindaje (3 V, 5 V, IOREF, consulte el primer punto)

•          Protección contra cortocircuito de línea

•          Temperatura de funcionamiento de 0°C a +70°C

•          Compatible con todos los dispositivos UNO, UNO R4, MEGA, MEGA 2560 y compatibles de 5 V y 3,3 V

•          Posibilidad de elegir serial hardware en PIN 0 RX y 1 TX, o software en PIN 6 RX y 7 TX

•          100% hecho en ITALIA

Producido directamente por Mectronica STORE, ¡brindamos soporte directo sobre el producto!
