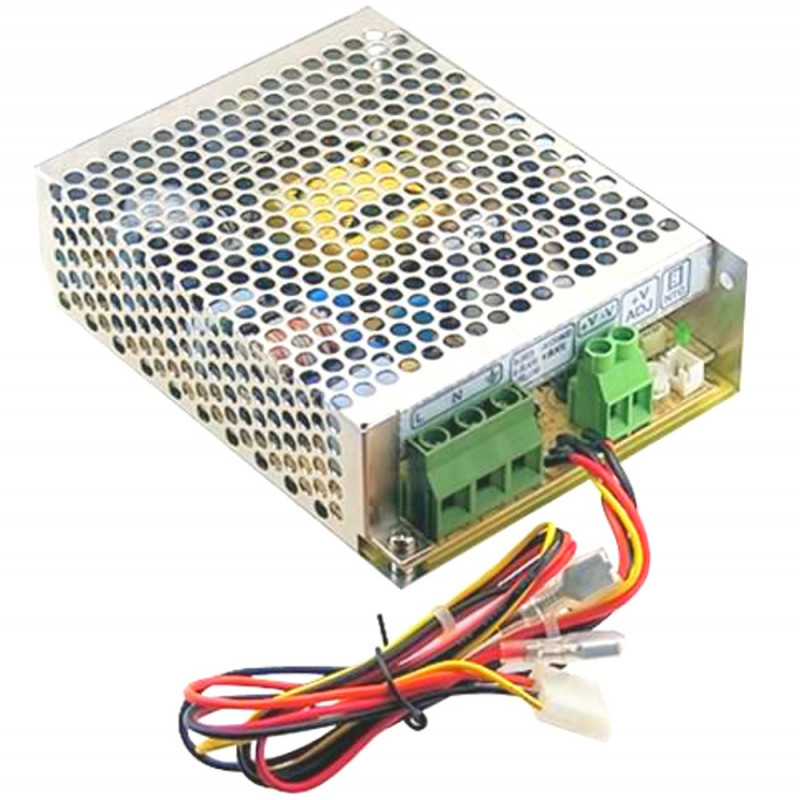

Schakelende voeding 13,8V 3,6A SCP-50-12 UPS-batterij BACKUP

HANDLEIDING EN SPECIFICATIES

Schakelende voeding met een ingang van 100-240V AC 50/60Hz en een uitgang van 13,8V DC 3,6A, ideaal voor het voeden van camera's en videobewakingsapparatuur, domoticasystemen en laagspanningselektronica. De schakeltechnologie zorgt voor een hoog rendement en een lage warmteontwikkeling in vergelijking met traditionele voedingen.

Deze voeding ondersteunt de installatie van een 12V UPS-loodaccu met FASTON-connectoren van verschillende capaciteiten, waardoor een voeding met geïntegreerde UPS-back-up ontstaat die de aangesloten apparaten van stroom kan voorzien, zelfs bij een stroomstoring of blackout, gedurende een variabele tijd afhankelijk van de capaciteit van de geïnstalleerde accu en de belasting van de voeding.

Batterij niet inbegrepen. U kunt een offerte aanvragen voor de levering van uw gewenste batterij via de contactgegevens, of u kunt deze apart aanschaffen.

BEREKENING VAN DE ACCU-AH-SPANNING

Om de optimale accucapaciteit voor uw behoeften met deze voeding te berekenen, moet u de volgende berekening uitvoeren:

Batterijcapaciteit (Ah) = stroomverbruik (A) x tijd in uren zonder stroomtoevoer (h)

Om bijvoorbeeld een belasting van 0,5 A (500 mA) gedurende 14 uur van stroom te voorzien zonder 230 V netspanning, is een 12 V loodaccu met een capaciteit van 7 Ah nodig, oftewel een accu met de eerstvolgende hogere commerciële capaciteitswaarde: Lood 12 V 7,2 Ah.

Om de capaciteit te vergroten, is het mogelijk om meerdere EQUAL-batterijen parallel te schakelen door hun respectievelijke capaciteiten bij elkaar op te tellen.

U kunt onze loodaccu's met diverse bruikbare en combineerbare capaciteiten hier op EBAY | MECTRONICA STORE kopen.

DIN-railmontage verkrijgbaar op eBay | MECTRONICA STORE

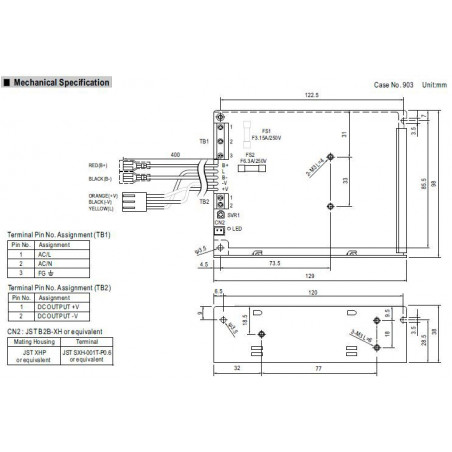

VERBINDINGEN:

• Voeding 100-240V 50/60Hz schroefklemmen Fase, nul, aarde

• Loodaccu-back-up met FASTON-connectoren (B+ rood, B- zwart)

• 13,8V-uitgang op de aansluitklemmen en (optionele) inline-connector met spanningsregelkabel

• Optionele externe NTC-aansluiting voor temperatuurcompensatie van het batterijlaadproces.

KENMERKEN

• Universele wisselstroomingang (werkt wereldwijd), ondersteunt ook gelijkstroom.

• Beveiligingen: kortsluiting, overbelasting, overspanning, verkeerde accupolariteit (via interne zekering)

• Optionele temperatuurgecompenseerde werking van de acculader (vereist een externe NTC-sensor).

• Aansluiting voor optionele uitgangsspanningsdetectie (gele L-kabel)

• Koeling door vrije luchtconvectie en metalen afscherming.

• Stroomindicatie via LED

• Stroomverbruik zonder belasting < 0,75W

• Getest met 100% belasting

• Fijnafstelling van de uitgangsspanning via trimmer

• 2 jaar garantie

• Schakeltechnologie met hoog rendement en lage warmteafvoer

• Maximaal vermogen 49,7 W

• Universele DIN-railhouder is op aanvraag als optie verkrijgbaar.

SPECIFICATIES

Aanvullende informatie

• Brutogewicht: 0,42 kg
