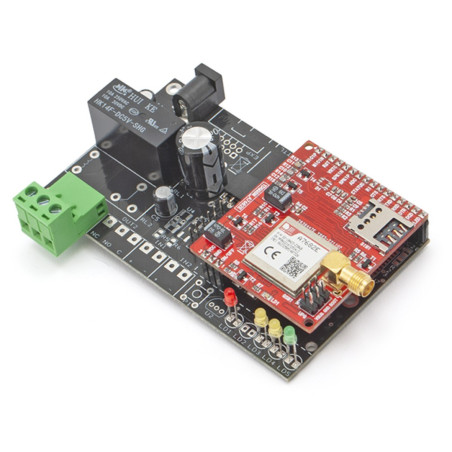

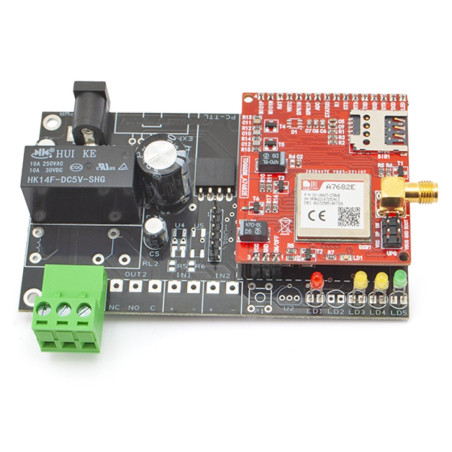

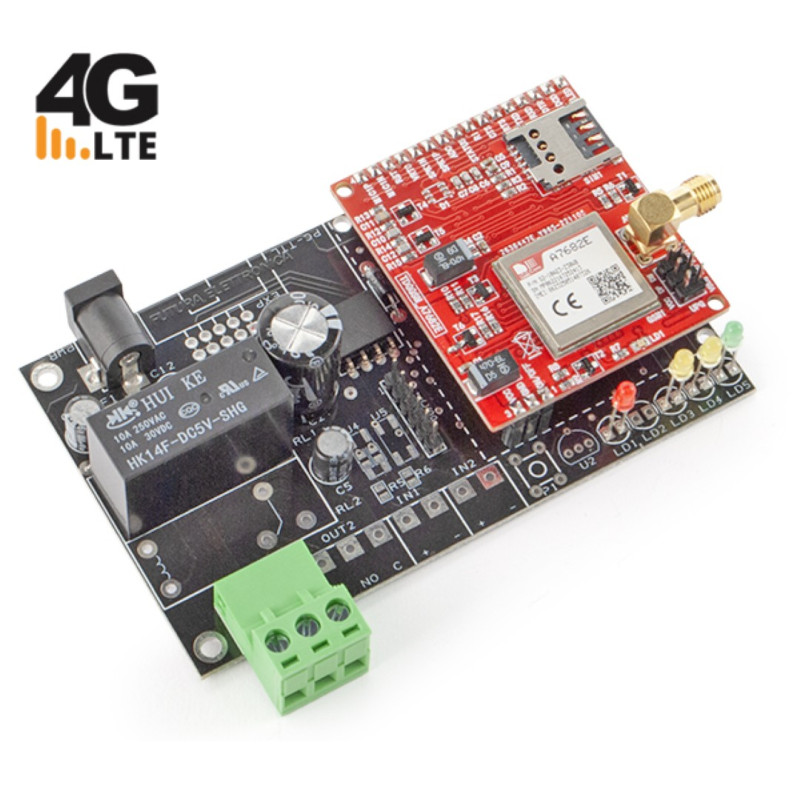

De GSM 4G/LTE poortopener is een afstandsbedieningssysteem dat is ontworpen om te worden aangesloten op het elektrische openingssysteem van de automatische poort. Dankzij de geïntegreerde GSM/4G-technologie kunt u de poort openen of sluiten door simpelweg te bellen vanaf uw mobiele telefoon .

Het apparaat maakt gebruik van een interne simkaart: wanneer het een oproep ontvangt van een geautoriseerd nummer, stuurt het automatisch een signaal naar de besturingseenheid van de poort om de opening te activeren. De oproep wordt automatisch geweigerd, waardoor er geen telefoonkosten ontstaan .

Deze oplossing is met name handig wanneer u een poort op afstand moet openen, bijvoorbeeld om koeriers, leveranciers of bezoekers toegang te verlenen, of om de toegang tot parkeerterreinen, bedrijven, appartementencomplexen en particuliere woningen te beheren.

Het systeem ondersteunt tot 200 poortopenernummers en 8 masternummers voor commando en beheer: perfect voor het beheren van toegang voor particulieren, bedrijven, appartementencomplexen en grote gebouwen.

Gebruikersbeheer en -configuratie

Het systeem biedt twee manieren om geautoriseerde gebruikers te beheren:

• Beheer op afstand via sms , beveiligd met een wachtwoord.

• Lokaal beheer via pc , met behulp van de optionele FT782M-interface en bijbehorende software.

U kunt eenvoudig en veilig geautoriseerde nummers toevoegen, verwijderen of bewerken.

De voeding van het apparaat is zeer flexibel en kan variëren van 9 tot 32 Vdc , waardoor het compatibel is met de meeste bestaande systemen.

Inhoud van de verpakking

• GSM/4G-poortopener, reeds gemonteerd en getest.

• Geïntegreerde SIMCom A7682E GSM/4G-module

• GSM-antenne in stylusvorm met aansluitkabel

Belangrijke mededeling over de simkaart

Om het apparaat te gebruiken in gebieden met 4G/LTE-netwerkdekking, moet u het volgende doen:

• Beschik over een simkaart met spraak- en dataverkeer.

• Dat de simkaart geschikt is voor VoLTE- technologie.

Zonder VoLTE werkt het systeem nog steeds, maar alleen via sms-commando's ; bellen is dan niet mogelijk.

Typische toepassingen

• Automatische poorten op afstand openen

• Toegangscontrole voor parkeerterreinen, bedrijven en appartementencomplexen.

• Beheer van inbraakalarmsystemen

• Activering van irrigatiesystemen of pompen

• Afstandsbediening van industriële installaties

• Airconditioning- of verwarmingsbeheer

• Apparaten op afstand bedienen

Belangrijkste technische kenmerken

• Geïntegreerde GSM/4G-module: SIMCom A7682E

• Ondersteunde bands:

  • LTE-FDD B1/B3/B5/B7/B8/B20

  • GSM/GPRS/EDGE 900/1800 MHz

• Bediening via AT-commando's

• Bedrijfstemperatuur: -40°C tot +85°C

• Gegevensoverdracht:

  • LTE Cat 1: Uploadsnelheid 5 Mbps / Downloadsnelheid 10 Mbps

  • EDGE: tot 236,8 Kbps

  • GPRS: tot 85,6 Kbps

• Systeemvermogen:

  • Van 9 tot 32 Vdc (maximale stroomsterkte 1 A)

  • Als alternatief een Li-ion-batterij van 800–1000 mAh.

Specificaties van de A7682E-module

• Voedingsspanning module: 3,4 ÷ 4,2 V (doorgaans 3,8 V)

• Maximale stroomafname tijdens transmissie: 0,8 A

• Moduleafmetingen: 19,6 × 19,6 × 2,4 mm

• Protocolondersteuning: TCP/IP, HTTP, HTTPS, DNS, SSL

• Interfaces: UART, USB 2.0, I²C, GPIO

• Compatibel met Windows-, Linux- en Android-stuurprogramma's.

• Firmware-update via USB/FOTA

Belangrijkste voordelen

• Poort op afstand openen zonder belkosten

• Geen extra afstandsbedieningen nodig.

• Eenvoudig en veilig gebruikersbeheer

• Compatibel met moderne 4G/LTE-netwerken.

• Brede compatibiliteit met verschillende stroomvoorzieningen

• Snelle installatie op bestaande systemen

Documentatie en nuttige links

• Voor stuurprogramma's (USB Driver.zip) – Voor de nieuwste versie van het stuurprogramma http://www.ftdichip.com/Drivers/VCP.htm
• Voor de software (TDG Configurator.zip ITALIAANS)
• Voor de software (TDG Configurator.zip Multi Language)
• Schakel beheerdersrechten in in Windows 7/8/10.

• Het apparaat reageert niet op berichten. Bij het verzenden van een bericht geven de ledlampjes niet aan dat het bericht is ontvangen.
  Controleer of er voldoende beltegoed op de simkaart van de afstandsbediening staat. Zo ja, schakel dan RCS-chat uit op je smartphone. Om RCS-chat uit te schakelen, ga je naar "Berichten > Berichtinstellingen > RCS-chat" (als je dit menu niet ziet, raadpleeg dan de handleiding van je telefoon om de functie uit te schakelen).
