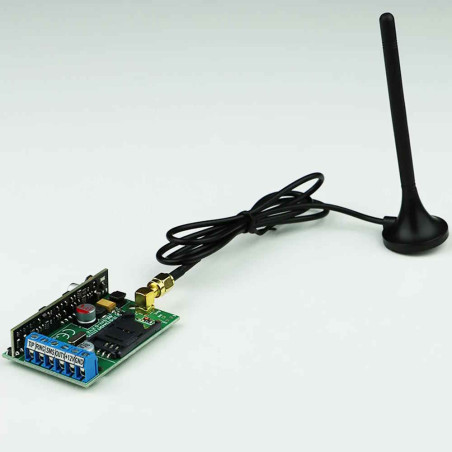

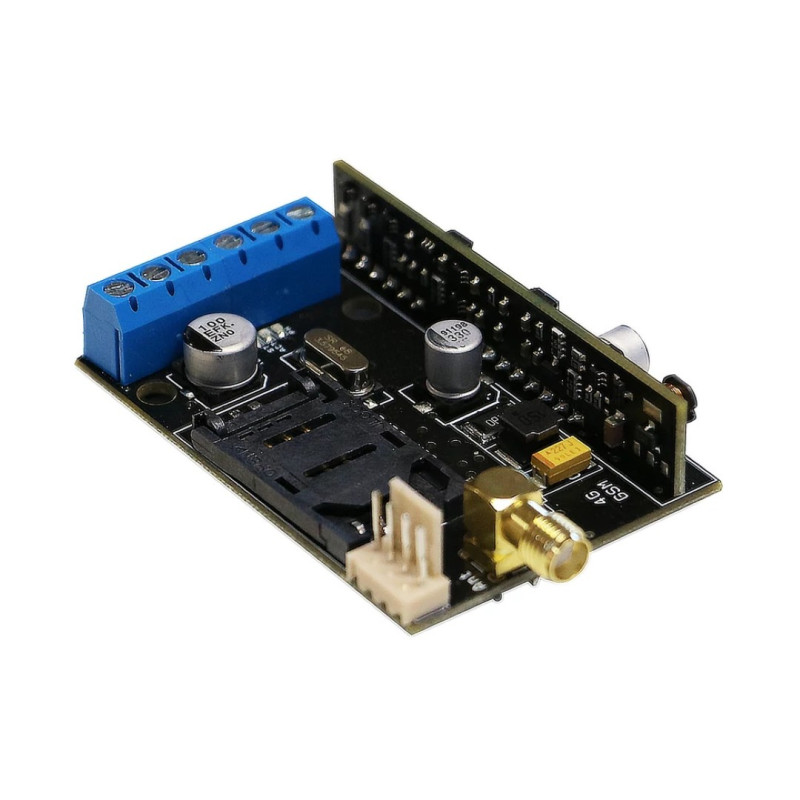

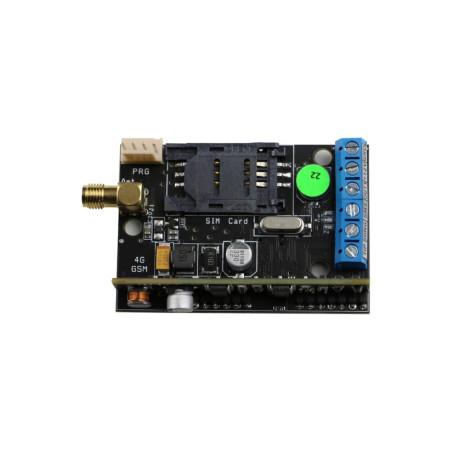

EasyLine 4G Cloud PSTN-linjesimulator för larm med kontakt-ID

Telefonlinjesimulator och 4G-kommunikator för larmcentraler

EasyLine 4G Cloud är en kommunikator med analog PSTN-linjesimulering, utformad för att ansluta befintliga larmcentraler via TIP/RING- terminalerna. Den genererar linje- och ringspänning och hanterar DTMF-toner, vilket gör att centralapparaten kan använda mobilnätet för röstkommunikation och signalering.

Enheten stöder protokollen Contact ID och 4/2 samt överföring av Contact ID-koder till säkerhetssystemet via GPRS/LTE-datakanaler i SIA-IP- och Enigma- format. Den erbjuder även en konfigurerbar ingång, en öppen samlarutgång och fjärrstyrningsfunktioner via molnet.

Huvudfunktioner

• PSTN TIP/RING-linjesimulering, med linje- och ringspänning och DTMF-överföring.
• Kontakt-ID och 4/2-support via telefonsamtal; vidarebefordran av kontakt-ID via datanätverk i SIA-IP- och Enigma-format.
• Tvåvägs röstkommunikation och fjärråtkomst till enheten ansluten till TIP/RING-terminalerna.
• En konfigurerbar ingång, NO eller NC, med avseende på GND och en öppen kollektorutgång.
• Aviseringar via SMS eller röstsamtal till upp till 8 nummer.
• Utgångskontroll genom att ringa upp till 1 000 nummer eller genom ett obegränsat antal uppringare, beroende på konfiguration.
• Programmering via SMS, ProRead-programvara på PC eller moln; övervakning och statuskontroll via mobilapp.

Övervakning och kundidentifiering

Modulen kan sända signaler till larmcentralen via samtal eller datanätverk. Kundnumret kan ställas in i kommunikatorn, oberoende av det som är programmerat i centralapparaten. Med alternativet "Endast GPRS-anslutning" vidarebefordras kontakt-ID-meddelanden via datakanalen med hjälp av de övervakningsparametrar som konfigurerats i modulen, och ignorerar de telefonnummer som ställts in i centralapparaten.

Ingång och utgång

Ingången kan konfigureras som normalt öppen eller normalt stängd i förhållande till GND. När den är aktiverad kan den skicka ett SMS eller initiera ett röstsamtal till upp till 8 nummer; textmeddelanden och röstmeddelanden kan konfigureras via ProRead.

Open collector-utgången kan arbeta i monostabilt läge och återgå till initialtillståndet efter den inställda tiden, eller bistabilt och ändra tillstånd vid nästa kommando. Indikerat område: maximalt 30 V / 300 mA .

Moln, övervakning och diagnostik

• Fjärrkonfiguration och -hantering via molnet, meddelanden om ingångsstatus och kontroll av utgångar från appen.
• Vidarebefordra kontakt-ID-meddelanden till molnet, med push-meddelanden och e-postfunktioner med ett data-SIM-kort.
• Övervakning av matningsspänning med konfigurerbar larmtröskel samt fel- och återställningsmeddelanden.
• Periodisk driftssignal (hjärtslag).
• Logga upp till 16 000 händelser och registrera signalstyrkehistorik med upp till en timmes upplösning.
• Fråga om status för ingång, utgång, ström, SIM-kort, nätverksregistrering och signalstyrka.

Applikationer

Linjesimulering för larmcentraler och andra telefonapparater, överföring av signaler till säkerhetspersonal och fjärrstyrning av automationsutgångar eller aktivering/avaktivering av en ansluten centralapparat. Den kan också användas med telefonväxlar och hisskommunikationsenheter, beroende på systemkrav och kompatibilitetsverifiering.

Tekniska specifikationer

• Strömförsörjning: 9–24 V DC.
• Strömförbrukning: 80 mA standby; max 1 000 mA.
• Simulerad linje: 48 / 72 V DC.
• Ingångar: 1, konfigurerbar NO/NC.
• Utgångar: 1 öppen kollektor, max 30 V / 300 mA.
• Antal aviseringar: upp till 8.
• Utgångsnummer: upp till 1 000 med nummerpresentation.
• Mobilmodul: SIMCom A7672.
• Band: TDD-LTE B38/B40/B41; FDD-LTE B1/B3/B5/B7/B8/B20; WCDMA/HSDPA/HSPA+ B1/B5/B8; GSM/GPRS/EDGE 900/1800 MHz.
• Antenn: med SMA-kontakt, ingår.
• Modulmått: 62 × 42 × 16 mm; i låda 132 × 128 × 32 mm.
• Driftstemperatur: −20 °C till +50 °C.
