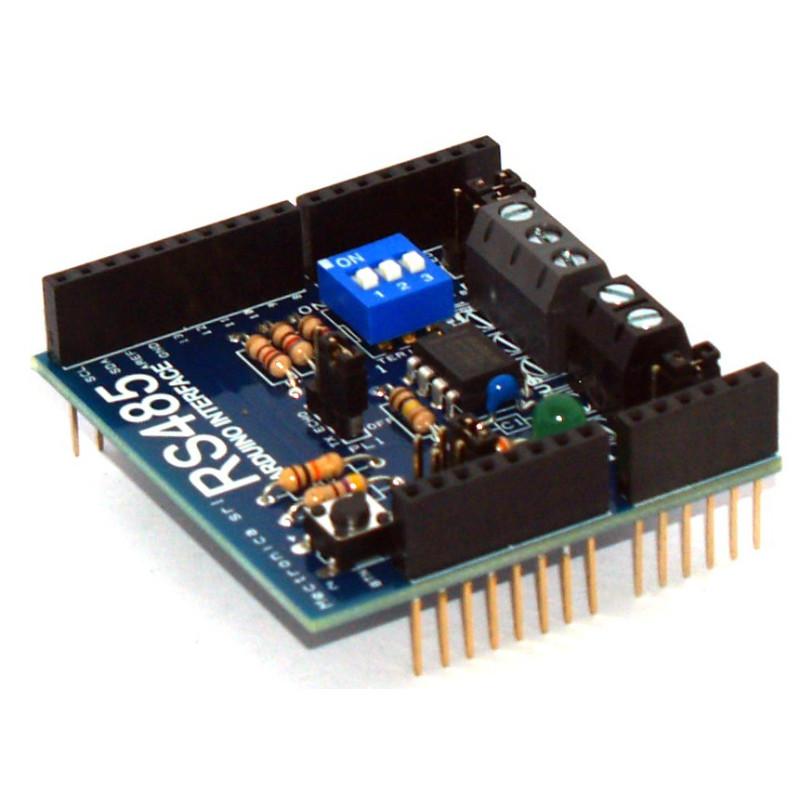

Schild RS485 Arduino Universal Professional Interface 3.3V 5V MAX485

ANWEISUNGEN | Anwendungsbeispiel

Mit der Shield Arduino RS485-Schnittstelle können Sie eine Arduino Karte mit Geräten verbinden, die den RS485-BUS verwenden, der in der Industrie aufgrund seiner hohen Störfestigkeit gegen Störungen und Störungen weit verbreitet ist.

Kompatibel mit Arduino und kompatibel mit 5V oder 3,3V. Es verfügt über eine Übertragungsechoauswahl und optionale Leitungen für die BUS-Terminierung und Polarisationsaktivierung.

SPEZIFIKATIONEN

• •          Stromversorgung: 3V und 5V (über Arduino Karte, mit erzwungener oder automatischer Auswahl über IOREF)

• •          Verbrauch: 275mA (maximal)

• •          RS485-Signale: A, B und Kabelschirm (GND)

• •          Höchstgeschwindigkeit: 2,5 Mbit / s

• •          Geräte, die im selben BUS unterstützt werden: 32

• •          Maximale Verbindungslänge: 1200m

• •          Kommunikationsmodus: HALB-DUPLEX

• •          Dip-Schalter für RS485-Funktionalität: BUS-Terminierung und BUS-Polarisation

• •          In der Anwendung verwendbarer Button

• •          Led in der Anwendung verwendbar

• •          Ausgangsklemme für BUS-Geräte mit VIN- oder Schirmspannungsauswahl (3V, 5V, IOREF siehe erster Punkt)

• •          Kurzschlussschutz online

• •          Betriebstemperatur von 0 ° C bis + 70 ° C.

• •          Kompatibel mit allen Arduino und kompatibel mit 5V und 3.3V

• •          Möglichkeit, Hardware-Seriennummer für PIN 0 RX und 1 TX oder Software für PIN 6 RX und 7 TX zu wählen

• •          100% Made in ITALY

Wir werden direkt von Mectronica STORE hergestellt und unterstützen das Produkt direkt!

Erweiterungsschilde sind verfügbar, um die Kommunikations- und Verarbeitungsfunktionen der Arduino Karte zu erweitern. Sie können sie hier kaufen: EBAY | MECTRONICA STORE
