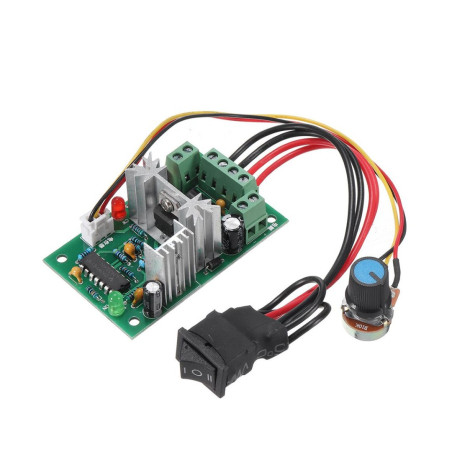

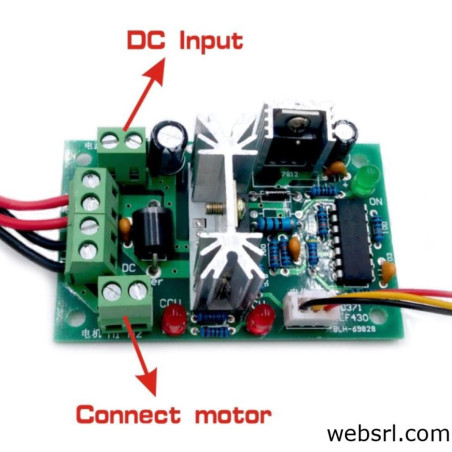

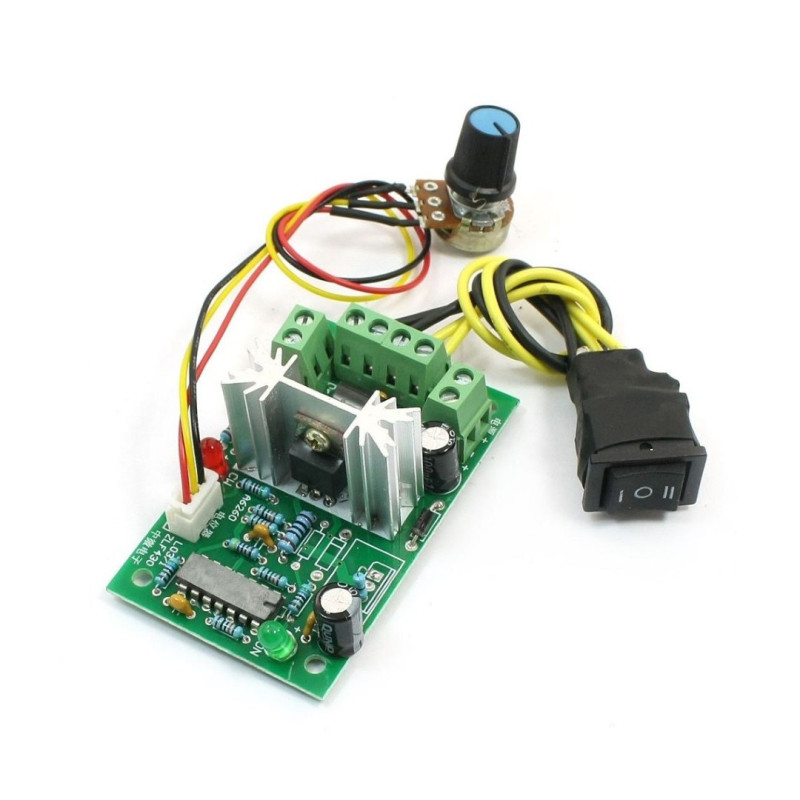

DC-Motor-Drehzahlregler 10-40V 5A PWM mit CW/CCW-Umkehrung 150W CCM2

Der CCM2 DC-Motor-Drehzahlregler ist ein kompaktes und effizientes Modul zur Steuerung der Drehzahl und Drehrichtung von Gleichstrommotoren.

Dank der PWM-Technologie (Pulsweitenmodulation) ermöglicht sie eine gleichmäßige und präzise Drehzahlregelung, wodurch eine hohe Energieeffizienz erhalten bleibt und Leistungsverluste reduziert werden.

Das Gerät unterstützt einen breiten Eingangsspannungsbereich von 10 V bis 40 V DC und ist somit mit verschiedenen Systemen kompatibel, darunter 12-V-, 24-V- und 36-V-Netzteile.

Es verfügt über einen CW/CCW-Drehschalter , mit dem Sie die Drehrichtung des Motors einfach ändern können, wodurch es sich ideal für Anwendungen wie Robotik, Automatisierung, Modellbau und Heimwerkerprojekte eignet.

Der Regler verfügt außerdem über einen Überlast- und Kurzschlussschutz , was für mehr Sicherheit im Betrieb sorgt.

Hauptmerkmale

• Drehzahlregler für Gleichstrommotoren
• Steuerung über PWM- Technologie
• Breiter Spannungsbereich: 10–40 V DC
• Maximale Leistung: 150 W
• Dauerstrom bis zu 5 A
• Drehrichtungsumkehrschalter (CW/CCW )
• Überlast- und Kurzschlussschutz
• Geschwindigkeitsregelung von 0 % bis 100 %
• Kompaktes Design und einfache Installation

Technische Spezifikationen

• Modell: CCM2
• Eingangsspannung: 10 bis 40 V DC
• Unterstützte Spannungen: 12 V / 24 V / 36 V
• Maximale Leistung: 150 W
• Dauerstrom: max. 5 A
• Schutzstrom: 8 A
• Maximale Kurzschlusszeit: 30 Sekunden
• Modulation: PWM
• PWM-Bereich: 0 % ÷ 100 %
• Richtung: Im Uhrzeigersinn / Gegen den Uhrzeigersinn
• Widerstand: 10 kΩ
• Abmessungen: 74 × 46 × 27 mm
• Lochabstand: 63,5 × 36,5 mm
• Lochdurchmesser: 3,5 mm
• Kabellänge: ca. 14–20 cm

Typische Anwendungen

• DC-Motorsteuerung
• Robotik und Automatisierung
• Modellbau
• DIY-Projekte
• Lüftungssysteme und Pumpen
• Drehzahlregelung für Elektromotoren
