Sensor de humedad del suelo para control automático de riego 12V DC

MANUAL

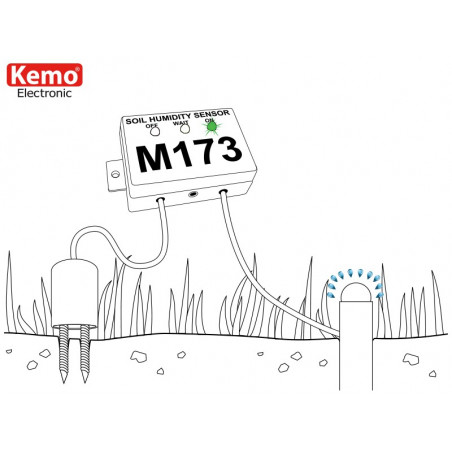

Este sensor de humedad del suelo activa la bomba de riego del jardín, la válvula magnética o un contacto limpio cuando el suelo está seco y se apaga cuando no hay suficiente humedad en el suelo. El cabezal de medición (suministrado) debe estar enterrado en el suelo a la profundidad donde se va a medir y debe conectarse al dispositivo base mediante un cable. Se incluyen aproximadamente 2 m de cable, sin embargo, el cable del sensor se puede extender hasta 20 m con un cable normal de 2 polos.

Por ejemplo, si el jardín necesita ser regado en ciertos momentos del día o solo entre semana, es necesario colocar un temporizador comercial antes de la fuente de alimentación y programarlo en consecuencia. El sensor de humedad del suelo comienza a funcionar cuando recibe energía de la red.

Fuente de alimentación a través de conector bipolar de 3,5 mm y 12 V CC. También disponible en la versión con código de alimentación de red M173T

Secuencia de operaciones:

• La humedad del suelo se mide después de conectar la tensión de funcionamiento. El contacto se cierra durante unos 24 minutos si el suelo está demasiado seco.

• Si el suelo está lo suficientemente húmedo, el dispositivo cambia a "Pausa" durante unos 24 minutos y toma una nueva medición sin activar el contacto.

• Esta operación continúa indefinidamente mientras el dispositivo esté encendido.

Especificaciones:

• Fuente de alimentación de 12V DC, absorción

• Fácil instalación

• Conector de alimentación en jack de 3,5 mm

• Contacto limpio normalmente abierto con salida máx.230 V 3 A (la capacidad se puede aumentar con relés externos no suministrados)

• Tiempo de prueba de humedad de unos 24 minutos.

• Sensibilidad ajustable a la humedad del suelo

• Puntas de sensor suministradas con cable de 2 m

• Uso de la unidad de control en un ambiente seco

• Dimensiones 72 x 50 x 28 mm

• Caja de plástico con orificios de fijación para tornillos

• Manual en inglés, francés, alemán
