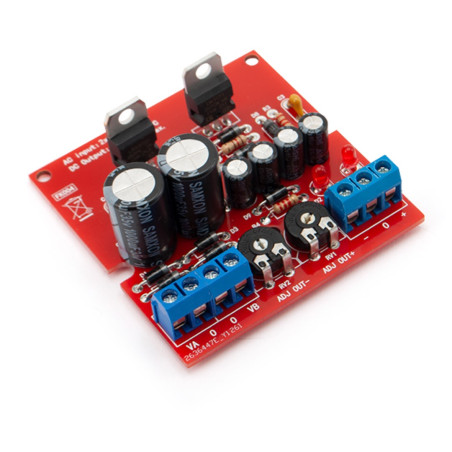

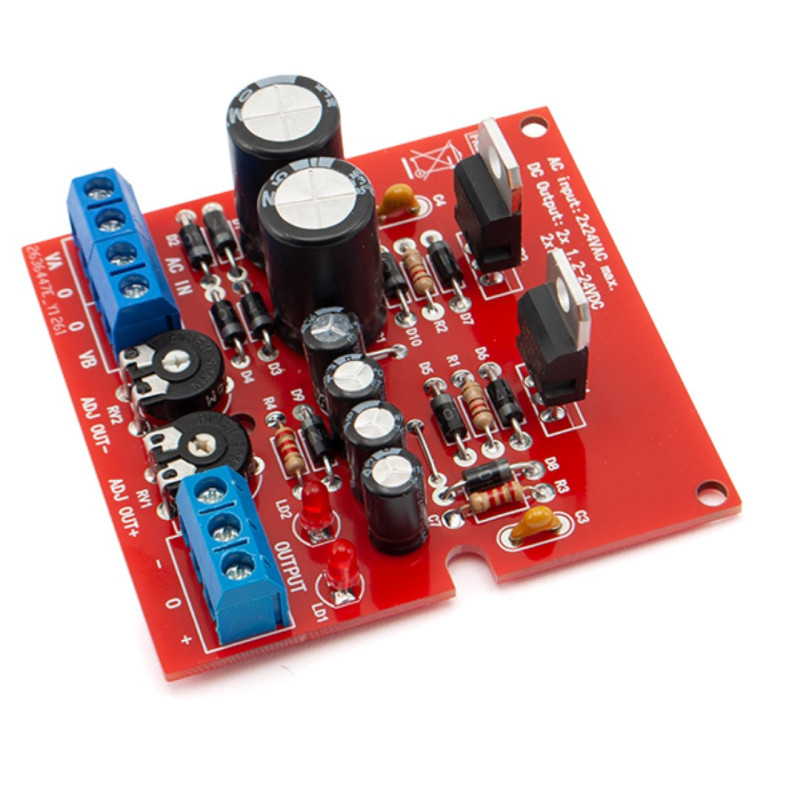

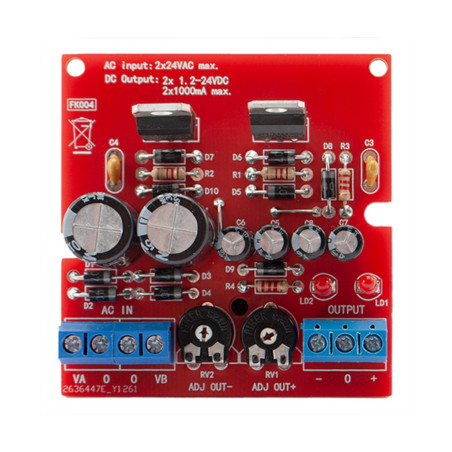

KIT Fuente de alimentación estabilizada dual y regulable

Atención, el producto es un KIT por lo que se te entregarán los componentes a soldar con un soldador electrónico y todo lo necesario para recrear el dispositivo como se muestra en la imagen. El KIT incluye instrucciones ilustradas en italiano fáciles de entender.

NIVEL DE EXPERIENCIA NECESARIO medio-bajo

El montaje y prueba por parte de Mectronica STORE también está disponible añadiendo la cantidad 15 del servicio de montaje del KIT que se puede adquirir por separado y agregándolo al carrito junto con el KIT a montar.

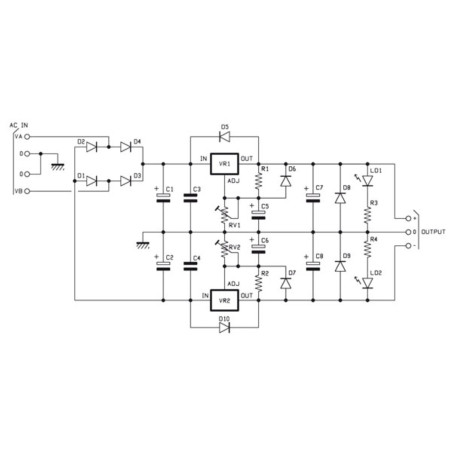

Esta pequeña fuente de alimentación estabilizada dual y regulable, con la adición de un transformador (no incluido, ver productos relacionados) equipado con un grifo central, permite obtener tensiones estabilizadas simétricas de 3 a 15 Vdc y corrientes de 1 A. Se basa sobre el par de reguladores de voltaje complementarios LM317 (para el ramal positivo) y LM337 (para el negativo). Cuenta con dos trimmers para regular los voltajes de salida, dos LED de estado, bloques de terminales de tornillo para entrada y salida de energía. Ideal como aparato de sobremesa, puede constituir la etapa de alimentación de amplificadores BF.

PRESUPUESTO

·       Voltaje de entrada:

–         mínimo: 2×4 Vac

–         máximo: 2×24 Vca

·       Tensión de salida:

–         mínimo: 2×12 Vcc

–         máximo: 2×24 Vcc

·       Corriente máxima que se puede entregar: 2 x 1 A

·       Regulación simétrica de la tensión de salida.

·       Dimensiones (mm): 64x62x30
