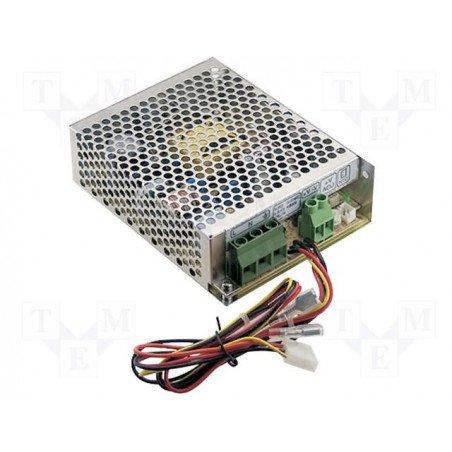

Fuente de alimentación conmutada de 27,6 V y 1,8 A SCP-50-24, batería de respaldo para UPS

MANUAL Y ESPECIFICACIONES

Fuente de alimentación conmutada con entrada de 100-240 V CA 50/60 Hz y salida de 27,6 V CC 1,8 A, ideal para alimentar sistemas de domótica y dispositivos electrónicos de 24 V en instalaciones de baja tensión. La tecnología de conmutación garantiza una alta eficiencia de conversión y una baja disipación de calor en comparación con las fuentes de alimentación tradicionales.

Esta fuente de alimentación admite la instalación de una batería de plomo-ácido UPS de 24 V (dos baterías de plomo-ácido de 12 V en serie) con conectores FASTON de diversas capacidades para obtener una fuente de alimentación con respaldo UPS integrado y capaz de alimentar los dispositivos conectados incluso en caso de un apagón o fallo eléctrico durante un tiempo variable en función de la capacidad de la batería instalada y la absorción de la carga conectada a la fuente de alimentación.

Batería no incluida. Puede solicitar un presupuesto para la batería que prefiera utilizando los datos de contacto, o bien adquirirla por separado.

CÁLCULO DE AH DE LA BATERÍA

Para calcular la capacidad de batería óptima para sus necesidades con esta fuente de alimentación, debe realizar este cálculo:

Capacidad de la batería (Ah) = consumo de carga (A) x tiempo en horas sin suministro eléctrico (h)

Por ejemplo, para alimentar una carga que consume 0,5 A (500 mA) durante 14 horas en ausencia de una fuente de alimentación de red de 230 V, se requiere una batería de plomo de 24 V con una capacidad de 7 Ah, es decir, una batería con el siguiente valor capacitivo comercial más alto: Plomo 24 V 7,2 Ah.

Para aumentar la capacidad, es posible colocar varias baterías IGUALES en paralelo sumando sus respectivas capacidades.

Por ejemplo, para obtener una batería de 24 V con una capacidad de 14,4 Ah, es necesario conectar dos baterías de 12 V y 7,2 Ah en serie. Repita esta operación con dos baterías idénticas más para obtener dos baterías de 24 V y 7,2 Ah. Finalmente, conecte las dos baterías en paralelo para obtener una batería de 24 V con una capacidad de 14,4 Ah. Los módulos de batería deben ser idénticos para minimizar las diferencias de voltaje y capacidad entre las celdas.

Puedes comprar nuestras baterías de plomo-ácido de diversas capacidades utilizables y combinables aquí en EBAY | TIENDA MECTRONICA

Soporte para riel DIN disponible para su compra en eBay | TIENDA MECTRONICA

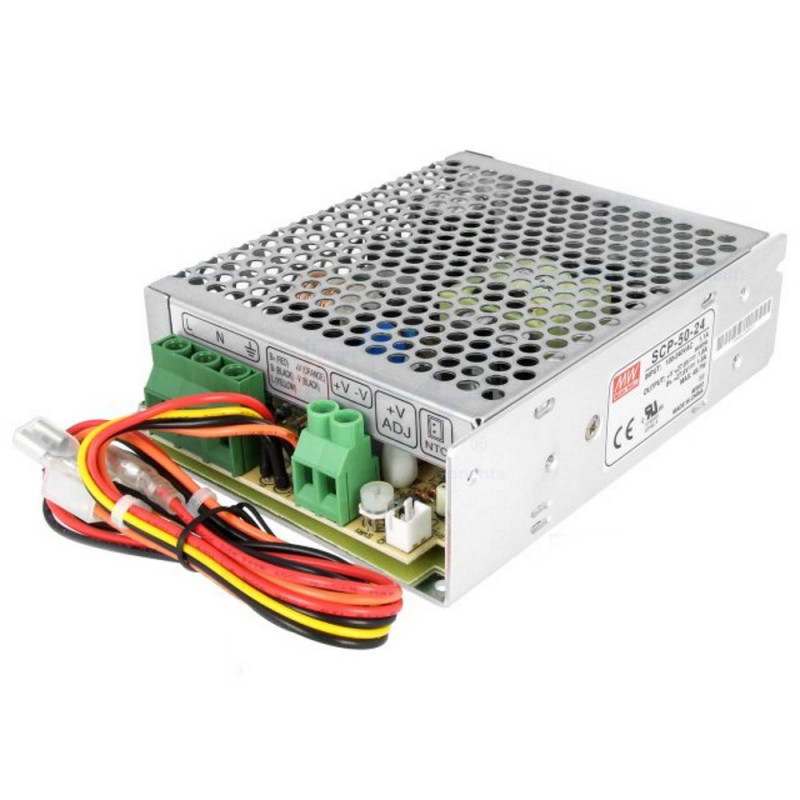

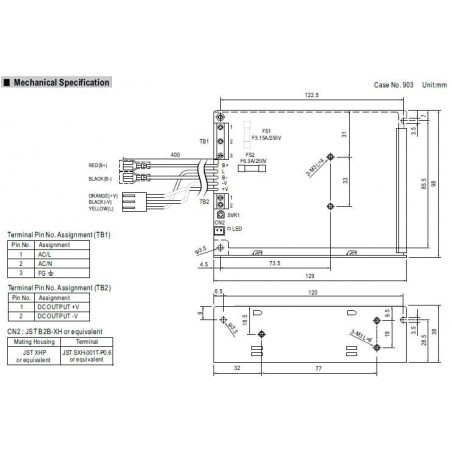

CONEXIONES:

• Alimentación eléctrica 100-240V 50/60Hz. Terminales de tornillo: Fase, Neutro, Tierra.

• Conectores FASTON para batería de respaldo de plomo (B+ rojo, B- negro)

• Salida de 27,6 V en los terminales y conector en línea (opcional) con cable de control de voltaje.

• Conexión NTC externa opcional para compensación de temperatura durante la carga de la batería.

CARACTERÍSTICAS

• Entrada de CA universal (funciona en todo el mundo), también admite CC.

• Protecciones: cortocircuito, sobrecarga, sobretensión, polaridad incorrecta de la batería (mediante fusible interno).

• Funcionamiento opcional del cargador de baterías con compensación de temperatura (requiere un sensor NTC externo).

• Conexión para detección opcional de voltaje de salida (cable amarillo L)

• Refrigeración por convección natural del aire y blindaje metálico.

• Indicación de encendido mediante LED

• Consumo en vacío < 0,75 W

• Probado con una carga del 100%.

• Ajuste fino de la tensión de salida mediante potenciómetro.

• Garantía de 2 años

• Tecnología de conmutación de alta eficiencia y baja disipación de calor

• Potencia máxima 49,7 W

• Soporte universal para carril DIN disponible como opción bajo pedido.

PRESUPUESTO

información adicional

• Peso bruto: 0,42 kg
