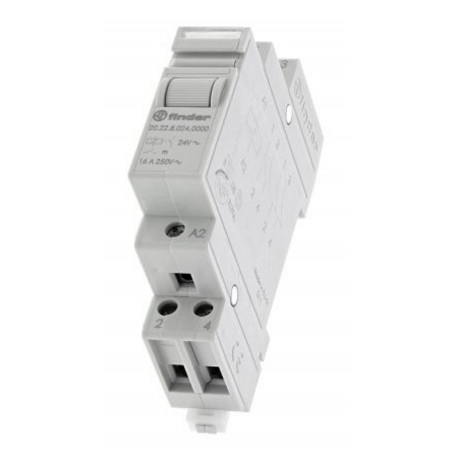

Finder 20 relé biestable 16 A DPST carril DIN, bobina 24V aprox.

FICHA DE DATOS

Relé de fase 16 A - Serie 20

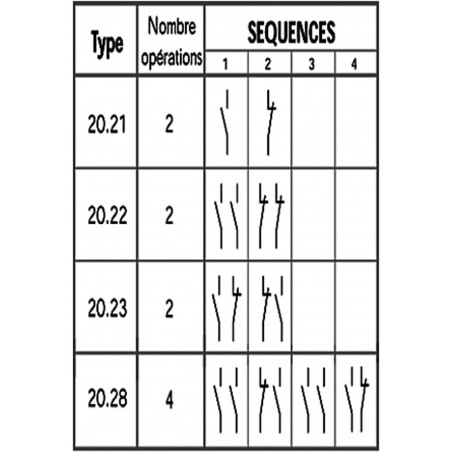

Serie 20 disponible como relé de enclavamiento DPST-NO o SPST-NO + SPST-NC. Con cada activación subsiguiente de la bobina del relé, los contactos cambian de estado proporcionando una secuencia de pasos o una secuencia operativa de "flip flop". Gracias al botón de anulación de prueba, es posible avanzar manualmente la secuencia de pasos, mientras que los indicadores mecánicos dan una indicación visual del estado de los contactos. Las aplicaciones típicas incluyen control de iluminación donde se requiere activación / desactivación u operación secuencial, apertura / cierre automático de puertas, portones, etc. Se utiliza en equipos portátiles o que funcionan con baterías que requieren que el estado de los contactos se mantenga sin alimentación continua de la bobina y para funciones en las que se desea la anulación manual.

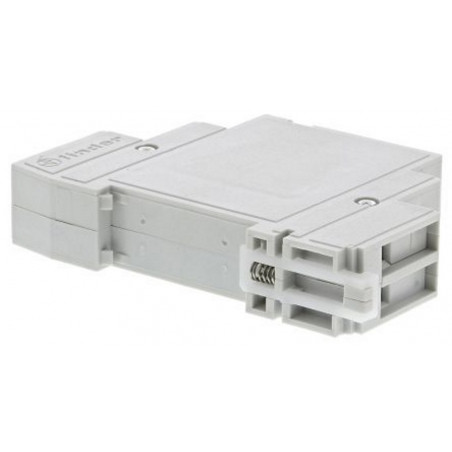

•          Caja para montaje en carril DIN de 35 mm, 17,5 mm de ancho (EN 50022)
•          Botón de prueba manual e indicadores mecánicos
•          Duración mínima del pulso: 0,1 seg.
•          Duración máxima del pulso: 1 hora
•          Aislamiento entre bobina y contactos (1,2 / 50 μ); 4 kV
•          Potencia nominal de la lámpara: incandescente (230 VCA); 2000 W
•          Fluorescente compensado (230 VAC); 750 W
•          Rango de temperatura: -40 → +40 ° C
•          Grado de protección: IP20

Autorizadores

•          Componentes reconocidos por UL para Canadá y Estados Unidos, LROS

Especificaciones

•          Voltaje de la bobina              24 V aprox.
•          Configuración de contacto              DPST
•          Corriente de conmutación         16 A
•          Tipo de montaje           Carril DIN
•          Voltaje de conmutación de CA máximo               250V aprox.
•          Serie     20
•          Profundidad          58,4 mm
•          Altura84mm
•          Tipo de terminal             Tornillo
•          Temperatura mínima de funcionamiento -40 ° C
•          Resistencia de la bobina           27 Ω
•          Bobina - aislamiento de contacto    4kV
•          Material de contacto         Aleación de plata
•          Temperatura máxima de funcionamiento              + 40 ° C
•          Temperatura de funcionamiento             -40 → + 40 ° C
•          Características  Indicador mecánico, botón de verificación
•          Potencia de la bobina 6.5W
•          Potencia de conmutación máxima AC4 kVA
