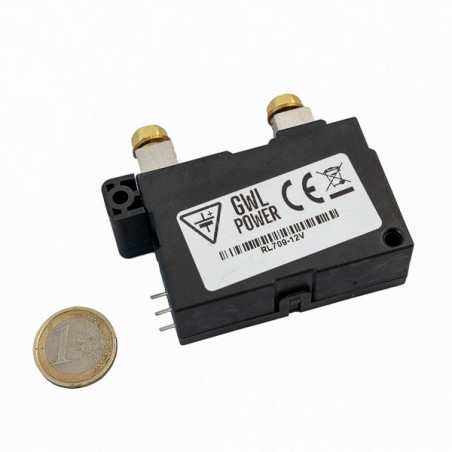

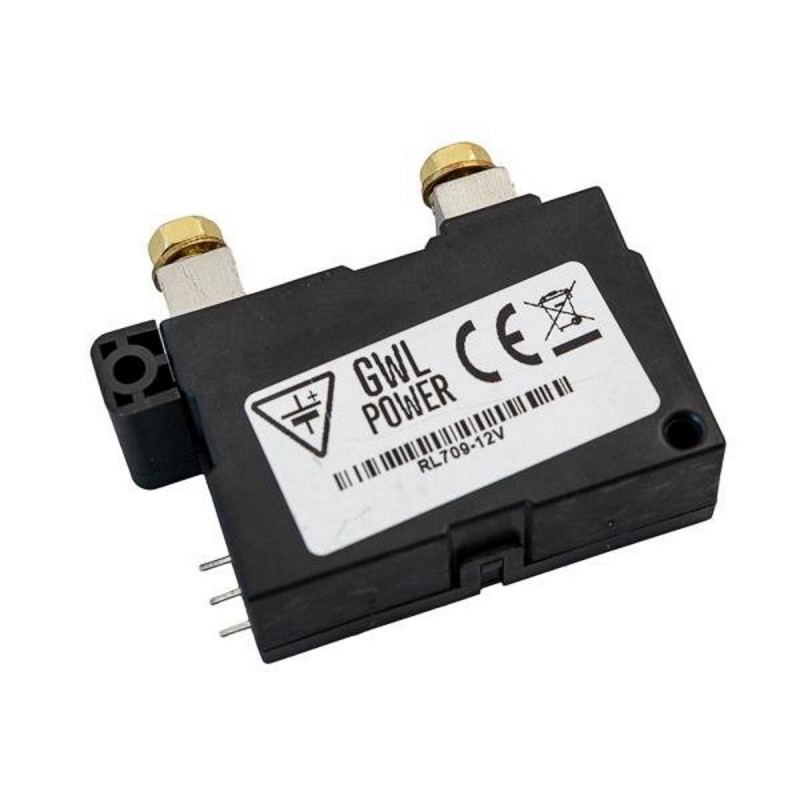

Relé de bloqueo de potencia DC 100A, entradas de ENCENDIDO y APAGADO de bobina biestable de 12 V
search
  • Relé de bloqueo de potencia DC 100A, entradas de ENCENDIDO y APAGADO de bobina biestable de 12 V
  • Relé de bloqueo de potencia DC 100A, entradas de ENCENDIDO y APAGADO de bobina biestable de 12 V
  • Relé de bloqueo de potencia DC 100A, entradas de ENCENDIDO y APAGADO de bobina biestable de 12 V
  • Relé de bloqueo de potencia DC 100A, entradas de ENCENDIDO y APAGADO de bobina biestable de 12 V
  • Relé de bloqueo de potencia DC 100A, entradas de ENCENDIDO y APAGADO de bobina biestable de 12 V

Relé de bloqueo de potencia DC 100A, entradas de ENCENDIDO y APAGADO de bobina biestable de 12 V

41,20 $
Impuestos incluidos

Relé de enclavamiento / conmutador: contacto principal en dos posiciones neutrales, máximo de 100 A CC a 48 V CC (120 A a 250 V CA), bobina de 12 V CC.

Cantidad
Out-of-Stock

  Pagos seguros

Puede pagar de forma segura con tarjeta, PayPal, Amazon Pay o transferencia bancaria

  Política de entrega

Envíos express con DHL, BRT, GLS

  Política de devoluciones

Tienes 15 días desde la entrega para devolver el producto si no estás satisfecho

DATASHEET

Relè a ritenuta / Commutatore di commutazione - Contatto principale in due posizioni neutre, massimo 100 A CC a 48 V CC (120 A a 250 V CA), bobina 12 V CC. Progettato per la commutazione dei circuiti di alimentazione.

Relè a ritenuta ad alta corrente progettato per tensione CA e CC con una corrente massima di 100 A CC (a 48 V CC) o 120 A CA (a 250 V CA). Il vantaggio del relè di carico è che non è necessario alimentare in modo continuo la bobina operativa.

La tensione della bobina di funzionamento è 12 V CC.

Il carico massimo per la corrente continua è:

  •          12V - max 120A DC (100A e meno consigliato per uso continuo)
  •          24 V - max 120A DC (80 A e meno reg. Per uso con)
  •          48 V - max 60A DC (40 A e meno reg. Per uso con)

Contiene un contatto di lavoro ad alta potenza in due posizioni di riposo (ON-OFF) regolate dalla bobina.

SPECIFICHE

  •          Weight (kg)        0,18
  •          Height (mm)      43
  •          Width (mm)       25
  •          Depth (mm)       76
  •          Nominal Voltage (V)      12
  •          Max. input current (A)  100
  •          Model name RL709
  •          12V GWL/Power Latching Relay
  •          120A switching capability (250VAC)
  •          Low coil consumption, ultra-low temperature rise.
  •          Low contact resistance.
  •          Strong anti-shock and anti-vibration capability.
  •          Insulation resistance 1000MΩ
  •          500VDC Dielectric Strength
  •          Between Coil & Contacts 4000VAC
  •          1min Between Open Contacts 1800VAC 1 min
  •          Operate Time 30msec. Max.
  •          Release Time 30msec. Max.
  •          Contact Data Contact form 1A/1B
  •          Contact material AgSnO2
  •          Contact resistance Max.:1.0 mΩ
  •          Contact Rating 120A 250VAC
  •          Max. Switching Power 30000VA
  •          Mechanical life 5×105
  •          Electrical life 6×103 Coil power 3.6W

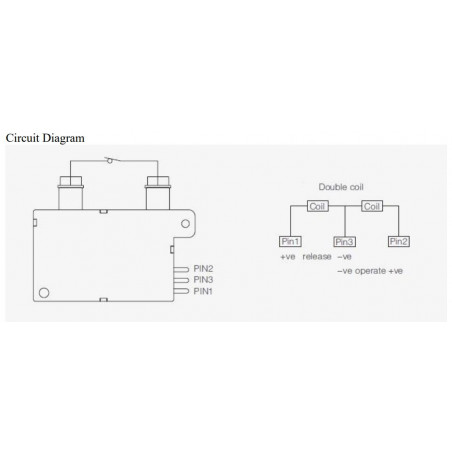

  •          Double coil Coil Data Rated Voltage 12 V DC
  •          Pick-up voltage 9 V DC
  •          Pulse Duration 100 ms
  •          Coil Resistance 2x40 Ω ±10%
  •          Shock resistance Functional 100m/S2 (10g)
  •          Destructive 1000m/S2 (100g)
  •          Vibration resistance 10~55Hz 1.5mm
  •          Humidity 98%RH ,40
  •          Ambient temperature -40~+70
  •          Temination Fast connection Constrution

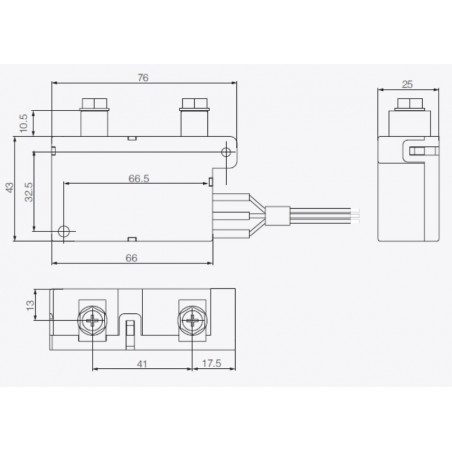

  •          Dust protected Outline size L * W * T 76.0 x 43.0 x 25.0 mm
  •          Unit weight 0,180 kg Kilograms (tolerance +/- 1g)



RL709-12V
8592457161998

Ficha técnica

Tipología
Relé ENCENDIDO APAGADO 100A
