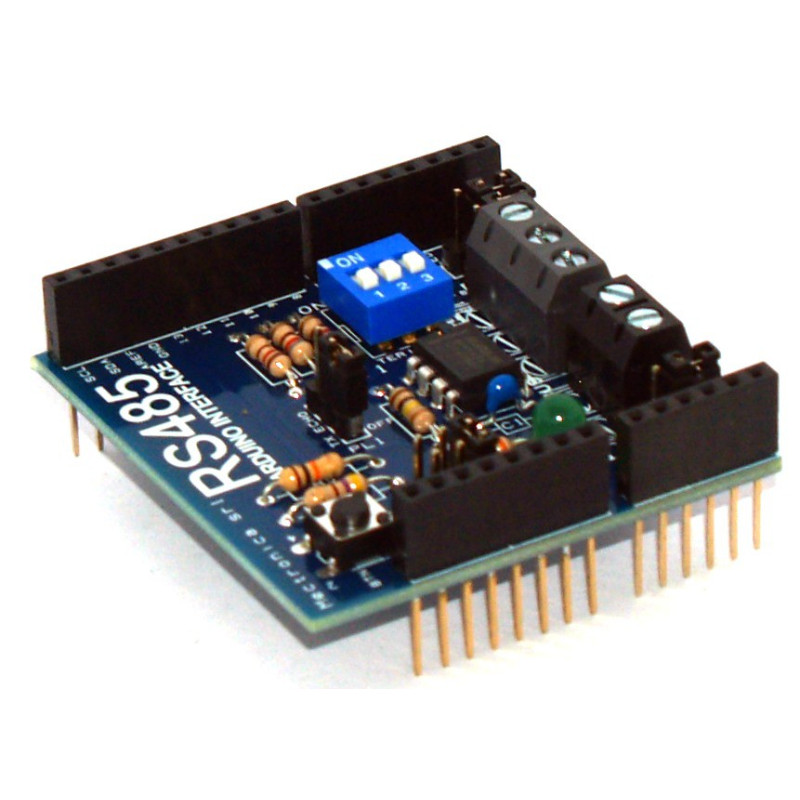

Shield d'interface RS485 professionnel universel 3,3 V 5 V MAX485 pour UNO Mega 2560 et compatible

INSTRUCTIONS | EXEMPLE D'UTILISATION

L'interface Shield RS485 permet d'interfacer une carte compatible UNO ou MEGA 2560 et des appareils compatibles utilisant le BUS RS485, largement utilisé dans l'industrie en raison de sa haute immunité aux interférences et aux perturbations.

Compatible avec Arduino et compatibles fonctionnant à 5V ou 3,3V. Il dispose d'une sélection d'écho de transmission et de lignes optionnelles pour la terminaison BUS et l'activation de la polarisation.

CARACTÉRISTIQUES

•          Alimentation : 3V et 5V (via carte, avec sélection forcée ou automatique via IOREF)

•          Consommation : 275 mA (maximum)

•          Signaux RS485 : A, B et blindage du câble (GND)

•          Vitesse maximale : 2,5 Mbps

•          Appareils pris en charge sur le même BUS : 32

•          Longueur de connexion maximale : 1200 m

•          Mode de communication : SEMI-DUPLEX

•          Dip-switch pour la fonctionnalité RS485 : terminaison de BUS et polarisation de BUS

•          Bouton utilisable dans l'application

•          LED utilisable dans l'application

•          Borne de sortie d'alimentation pour appareils BUS avec sélection de tension VIN ou blindage (3V, 5V, IOREF voir premier point)

•          Protection contre les courts-circuits de ligne

•          Température de fonctionnement de 0°C à +70°C

•          Compatible avec tous les appareils UNO, UNO R4, MEGA, MEGA 2560 et compatibles 5V et 3,3V

•          Possibilité de choisir le matériel série sur PIN 0 RX et 1 TX, ou le logiciel sur PIN 6 RX et 7 TX

•          100% Fabriqué en ITALIE

Produit directement par Mectronica STORE, nous assurons un support direct sur le produit !
