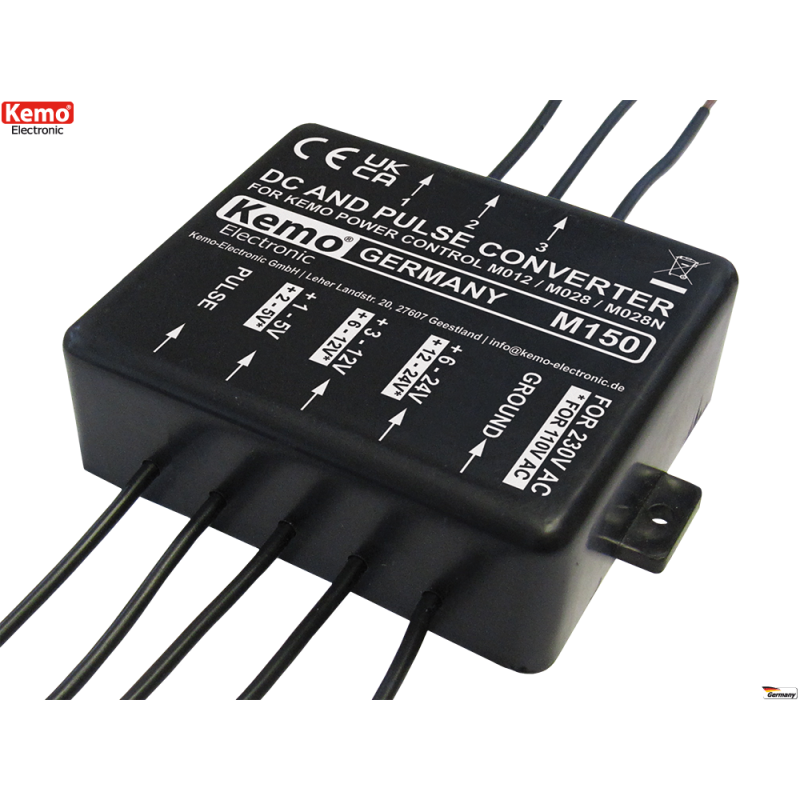

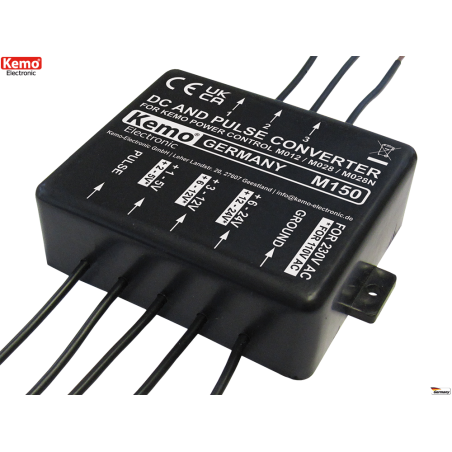

Kemo M150 Convertitore Impulsi DC/PWM per Dimmer AC Moduli M012 M028 Regolazione Elettronica

Il Kemo M150 è un convertitore professionale progettato per trasformare un segnale di controllo DC o PWM in un comando adatto ai dimmer AC della serie Kemo (M012, M028, M028N).

Consente di sostituire il potenziometro manuale dei moduli dimmer con un controllo elettronico proveniente da microcontrollori, PLC, sistemi domotici, Arduino, Raspberry Pi e PC.

Grazie al suo isolamento galvanico, protegge l’elettronica di controllo dai circuiti a tensione di rete, garantendo sicurezza e affidabilità.

Caratteristiche principali

• Controllo tramite tensione continua: 1–5 V / 3–12 V / 6–24 V
• Controllo tramite impulsi PWM / TTL: 5 V, frequenza 1–10 kHz
• Compatibile con moduli dimmer Kemo M012, M028, M028N
• Isolamento galvanico tra controllo e circuito di potenza
• Ideale per automazione, domotica, robotica, regolazione luce/ventole/trasformatori
• Regolazione tramite duty-cycle (10–90%) in modalità PWM
• Dimensioni compatte: circa 70 × 60 × 23 mm
• Funzionamento con alimentazione 110–230 V AC (tramite dimmer collegato)

Applicazioni

• Controllo remoto o automatico di dimmer AC
• Integrazione in progetti con Arduino / Raspberry Pi / ESP32
• Regolazione luce, motori AC, trasformatori, riscaldatori
• Automazione industriale e hobbistica
• Sostituzione potenziometro per regolazioni precise e programmabili

Contenuto della confezione

• 1x Modulo originale Kemo M150 nuovo e sigillato

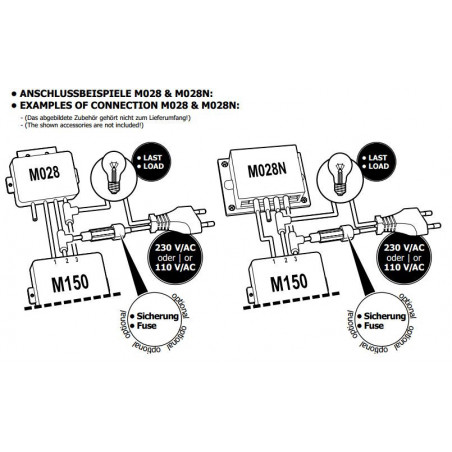

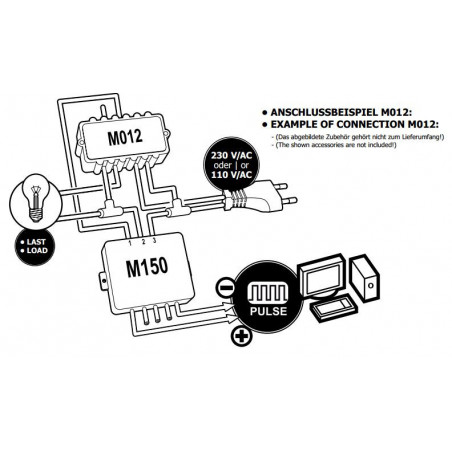

• Manuale e schema di collegamento

Dati tecnici

• Tensione di esercizio 110 V/CA o 230 V/CA (viene portata al modulo dimmer tramite i collegamenti)
• Uscita: il modulo fornisce una tensione di controllo per l'ingresso potenziometro dei moduli dimmer M012, M028 o M028N (pagina 46)

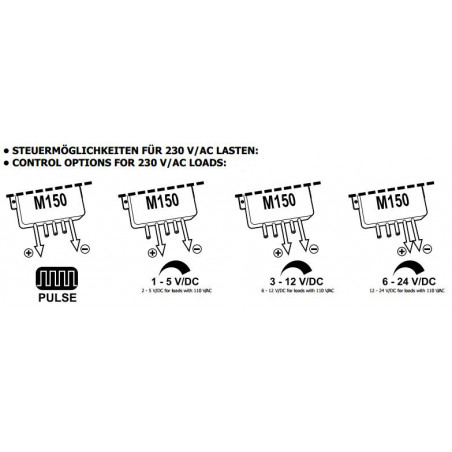

• Ingresso: il modulo M150 può essere controllato con tensioni di controllo CC da 1 a 5 V/CC o da 3 a 12 V/CC o da 6 a 24 V/CC. Oppure con impulsi TTL con modulazione di larghezza di impulso.
• Frequenza tra 1 e 10 kHz
• Tensione impulsiva circa 5 V/CC, larghezza di impulso 10-90% PWM. La potenza viene regolata con una larghezza di impulso del 10-90%.
• Resistenza di ingresso: ingresso di controllo 1-5 V/CC >1,4 kΩ, ingresso di controllo 3-12 V/CC >4,1 kΩ, ingresso di controllo 6-24 V/CC >9,1 kΩ
• Ingresso impulsi TTL >1,1 kΩ
• Separazione galvanica tramite un optoaccoppiatore tra gli ingressi di controllo e l'uscita del segnale verso il modulo di controllo della potenza.

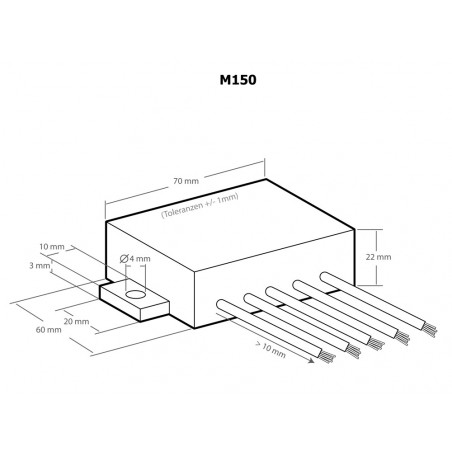

• Dimensioni: circa 70 x 60 x 23 mm (senza fascette di fissaggio).
