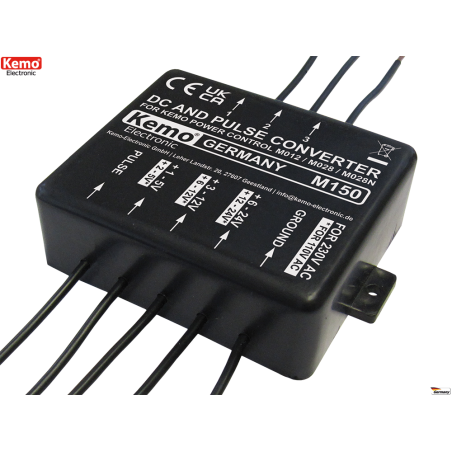

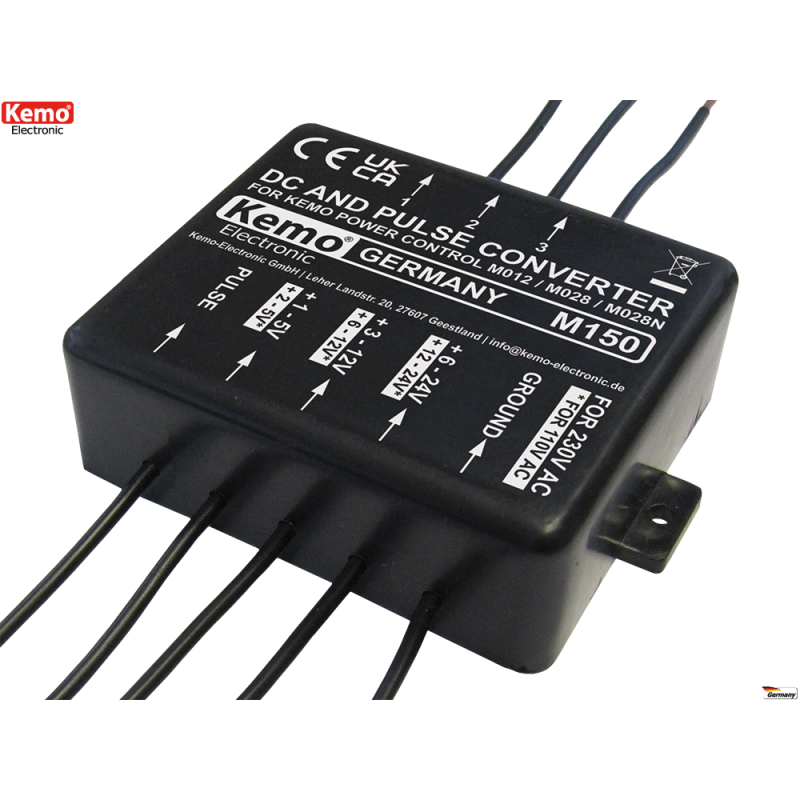

Convertidor de pulsos CC/PWM Kemo M150 para módulos reguladores de CA M012 M028 Regulación electrónica

El Kemo M150 es un convertidor profesional diseñado para transformar una señal de control DC o PWM en un comando adecuado para los reguladores AC de la serie Kemo (M012, M028, M028N).

Permite sustituir el potenciómetro manual de los módulos dimmer por un control electrónico proveniente de microcontroladores, PLCs, sistemas domóticos, Arduino , Raspberry Pi y PC.

Gracias a su aislamiento galvánico, protege la electrónica de control de los circuitos de tensión de red, garantizando seguridad y fiabilidad.

Características principales

• Control de voltaje CC: 1–5 V / 3–12 V / 6–24 V
• Control de pulsos PWM/TTL: 5 V, frecuencia 1–10 kHz
• Compatible con módulos de atenuación Kemo M012, M028, M028N
• Aislamiento galvánico entre el circuito de control y el de potencia
• Ideal para automatización, domótica, robótica, regulación de luces/ventiladores/transformadores.
• Regulación del ciclo de trabajo (10–90%) en modo PWM
• Tamaño compacto: aproximadamente 70 × 60 × 23 mm
• Funcionamiento con alimentación de CA de 110–230 V (mediante regulador de intensidad conectado)

Aplicaciones

• Control remoto o automático de reguladores de intensidad de CA
• Integración en proyectos Arduino / Raspberry Pi / ESP32
• Regulación de iluminación, motores de CA, transformadores, calentadores.
• Automatización industrial y de aficionados
• Reemplazo de potenciómetro para ajustes precisos y programables.

Contenido del paquete

• 1x Módulo Kemo M150 original, nuevo y sellado

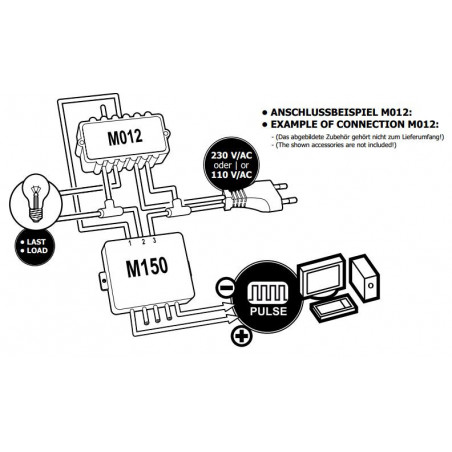

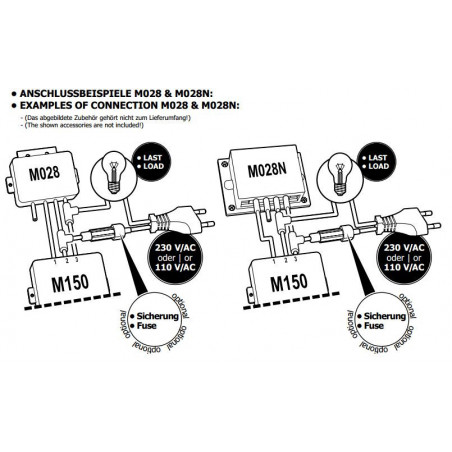

• Manual y diagrama de conexión

Datos técnicos

• Tensión de funcionamiento 110 V/CA o 230 V/CA (se lleva al módulo regulador a través de las conexiones)
• Salida: El módulo proporciona un voltaje de control para la entrada del potenciómetro de los módulos atenuadores M012, M028 o M028N (página 46)

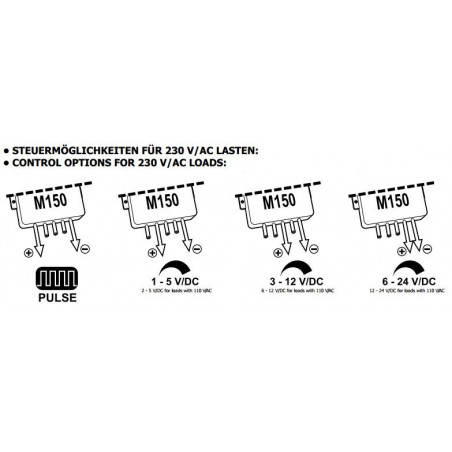

• Entrada: El módulo M150 puede controlarse con tensiones de control de CC de 1 a 5 V/CC, de 3 a 12 V/CC o de 6 a 24 V/CC. También puede controlarse con pulsos TTL con modulación por ancho de pulso.
• Frecuencia entre 1 y 10 kHz
• Voltaje de pulso aproximado: 5 V/CC, ancho de pulso: 10-90 % PWM. La potencia se regula con un ancho de pulso del 10-90 %.
• Resistencia de entrada: entrada de control 1-5 V/CC >1,4 kΩ, entrada de control 3-12 V/CC >4,1 kΩ, entrada de control 6-24 V/CC >9,1 kΩ
• Entrada de pulso TTL >1,1 kΩ
• Separación galvánica mediante un optoacoplador entre las entradas de control y la salida de señal al módulo de control de potencia.

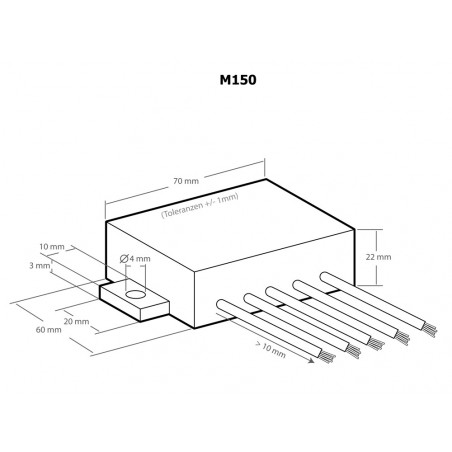

• Dimensiones: aprox. 70 x 60 x 23 mm (sin bridas de fijación).
