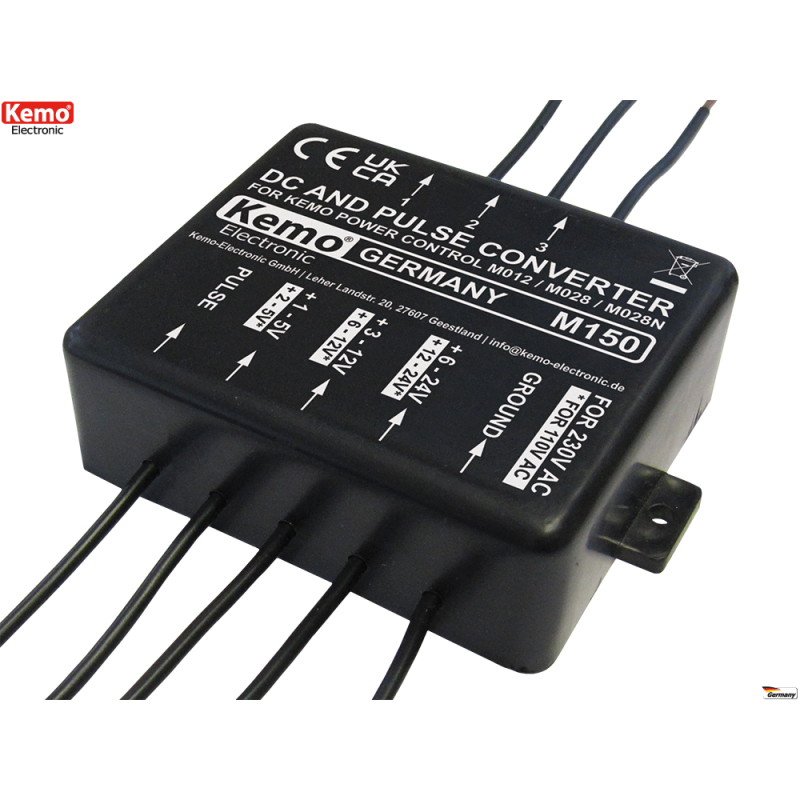

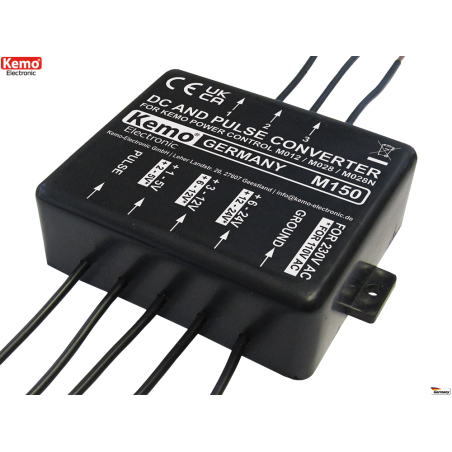

Kemo M150 DC/PWM pulsomvandlare för AC-dimmermoduler M012 M028 elektronisk reglering

Kemo M150 är en professionell omvandlare utformad för att omvandla en DC- eller PWM-styrsignal till ett kommando som är lämpligt för Kemos AC-dimmers (M012, M028, M028N).

Den låter dig ersätta den manuella potentiometern på dimmermodulerna med en elektronisk styrning från mikrokontroller, PLC:er, hemautomationssystem, Arduino , Raspberry Pi och PC.

Tack vare sin galvaniska isolering skyddar den styrelektroniken från nätspänningskretsar, vilket garanterar säkerhet och tillförlitlighet.

Huvudfunktioner

• DC-spänningsreglering: 1–5 V / 3–12 V / 6–24 V
• PWM/TTL-pulsstyrning: 5V, frekvens 1–10kHz

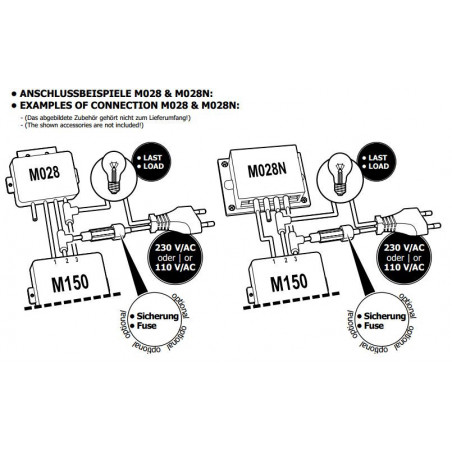

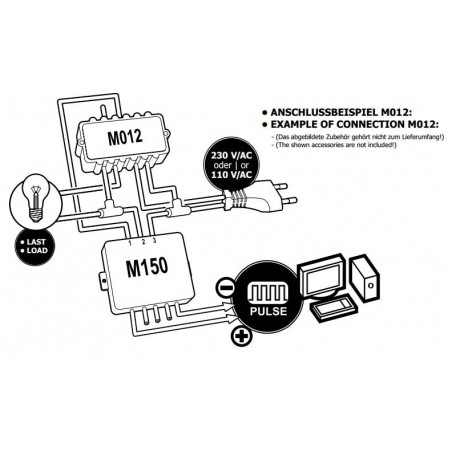

• Kompatibel med Kemo M012, M028, M028N dimmermoduler
• Galvanisk isolering mellan styr- och effektkrets
• Idealisk för automation, hemautomation, robotik, ljus-/fläkt-/transformatorreglering
• Duty cycle-reglering (10–90 %) i PWM-läge
• Kompakt storlek: cirka 70 × 60 × 23 mm
• Drift med 110–230 V AC-strömförsörjning (via ansluten dimmer)

Applikationer

• Fjärrstyrning eller automatisk styrning av AC-dimmers
• Integrering i Arduino / Raspberry Pi / ESP32-projekt
• Ljusreglering, växelströmsmotorer, transformatorer, värmare
• Industriell och hobbyautomation
• Potentiometerutbyte för exakta och programmerbara justeringar

Paketinnehåll

• 1x Original Kemo M150-modul, ny och förseglad
• Manual och kopplingsschema

Tekniska data

• Driftspänning 110V/AC eller 230V/AC (matas till dimmermodulen via anslutningarna)
• Utgång: Modulen tillhandahåller en styrspänning för potentiometeringången på dimmermodulerna M012, M028 eller M028N (sida 46)

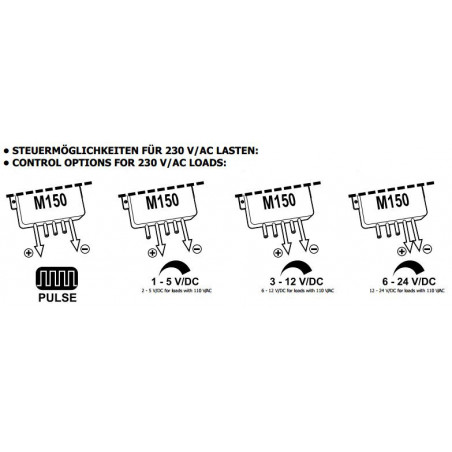

• Ingång: M150-modulen kan styras med DC-styrspänningar från 1 till 5 V/DC, 3 till 12 V/DC eller 6 till 24 V/DC. Eller med TTL-pulser med pulsbreddsmodulering.
• Frekvens mellan 1 och 10 kHz
• Pulsspänning cirka 5V/DC, pulsbredd 10-90% PWM. Effekten regleras med en pulsbredd på 10-90%.
• Ingångsresistans: 1-5V/DC styringång >1,4kΩ, 3-12V/DC styringång >4,1kΩ, 6-24V/DC styringång >9,1kΩ
• TTL-pulsingång >1,1 kΩ
• Galvanisk separering via en optokopplare mellan styringångarna och signalutgången till effektstyrningsmodulen.

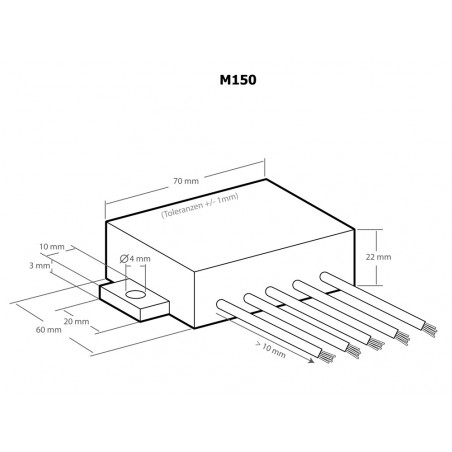

• Mått: ca 70 x 60 x 23 mm (utan fästband).
