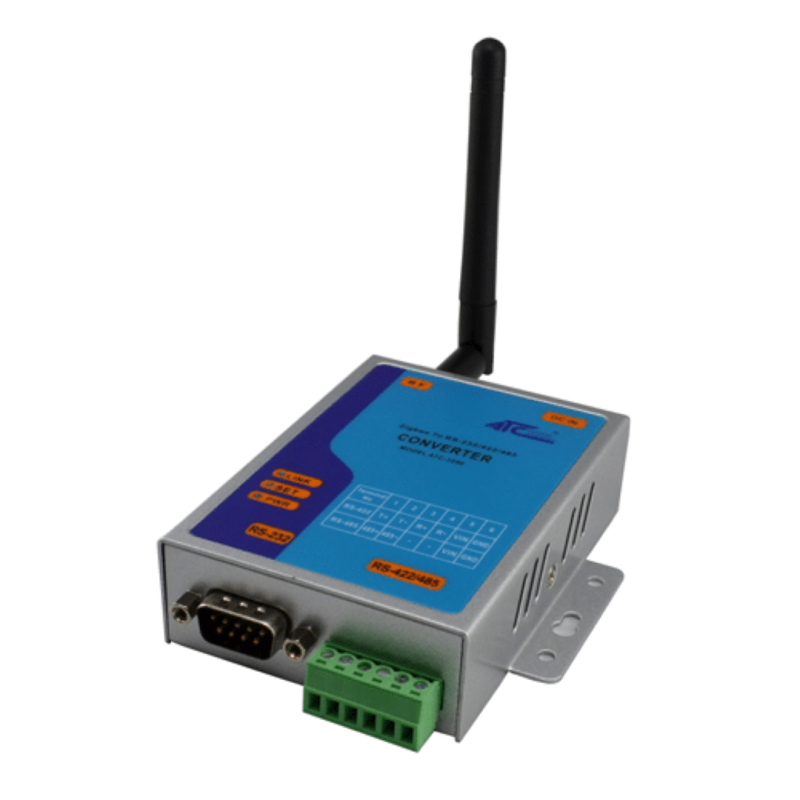

ATC-3200 radiomodem ZigBee RS232/RS485/RS422 – unità singola

Radiomodem seriale ZigBee ATC-3200 – unità singola

Questo articolo comprende un radiomodem ATC-3200 con i relativi accessori. È destinato all'espansione di reti seriali wireless esistenti oppure alla realizzazione di nuovi collegamenti insieme ad altri moduli compatibili. Per creare un collegamento punto-punto sono necessari almeno due moduli ATC-3200; la seconda unità non è inclusa. Il modulo singolo richiede almeno un’altra unità ATC-3200 nella rete e può essere utilizzato come nodo aggiuntivo per estendere una rete esistente e realizzare collegamenti punto-multipunto.

Comunicazione seriale wireless ZigBee

L'ATC-3200 collega apparecchiature RS232, RS422 e RS485 attraverso una rete radio ZigBee a 2,4 GHz. È adatto alla sostituzione di un collegamento seriale cablato e alla realizzazione di reti punto-multipunto con moduli aggiuntivi. I dispositivi lavorano in configurazione master/slave e trasferiscono i dati seriali in modo trasparente dopo la configurazione.

Il software Windows fornito consente di impostare PAN ID, canale radio e parametri seriali. La chiave di cifratura configurabile permette di proteggere la comunicazione radio; i moduli della stessa rete devono condividere i parametri necessari al collegamento.

Caratteristiche tecniche

• Interfacce: RS232 su DB9 maschio; RS422/RS485 su morsetti estraibili.
• Radio: banda ISM 2,4 GHz, standard IEEE 802.15.4.
• Potenza RF: programmabile fino a 12 dBm (16 mW).
• Sensibilità del ricevitore: tipica −102 dBm.
• Velocità radio: tipica 250 kbit/s.
• Velocità seriale: fino a 115,2 kbit/s.
• Buffer dati: 60 byte.
• Indirizzamento: 65.535 indirizzi di nodo univoci; PAN ID per distinguere le reti.
• RS485: supporto a 2 e 4 fili, funzione AUTO-SEND e terminazione interna.
• Configurazione: software dedicato e comandi UART.
• Risparmio energetico: modalità a basso consumo.
• Alimentazione: 9–24 V DC; alimentazione da seriale opzionale.
• Conformità dichiarate: CE e RoHS.

La scheda indica una portata radio fino a 500 m alle condizioni RF specificate (12 dBm e sensibilità −102 dBm). La distanza effettiva dipende da ostacoli, interferenze, posizione delle antenne e ambiente di installazione.

Configurazione iniziale

1. Collegare il primo modulo al PC tramite il cavo RS232 e alimentarlo. Attivare la modalità di configurazione con il pulsante dedicato fino al lampeggio dei LED.
2. Aprire il programma, selezionare la porta COM e impostare sul master PAN ID, canale, velocità, parametri seriali e chiave di cifratura. Scrivere i parametri con il comando “Write To Master”.
3. Collegare il modulo slave, attivare la modalità di configurazione e trasferire i parametri della stessa rete con “Write To Slave”. Ripetere per eventuali nodi aggiuntivi.
4. Collegare i moduli alle apparecchiature seriali e verificare lo scambio dei dati. È fornito anche un software terminale per i test.

Contenuto della confezione

• 1 radiomodem ATC-3200.
• 1 adattatore di alimentazione AC/DC.
• 1 antenna dipolo 1/4 lambda, guadagno 2,5 dBi, connettore SMA maschio.
• 1 cavo RS232 cross.
• 1 CD-ROM con documentazione e driver.

Gli ulteriori moduli per il collegamento wireless e gli eventuali convertitori USB/seriale per il PC non sono inclusi.
