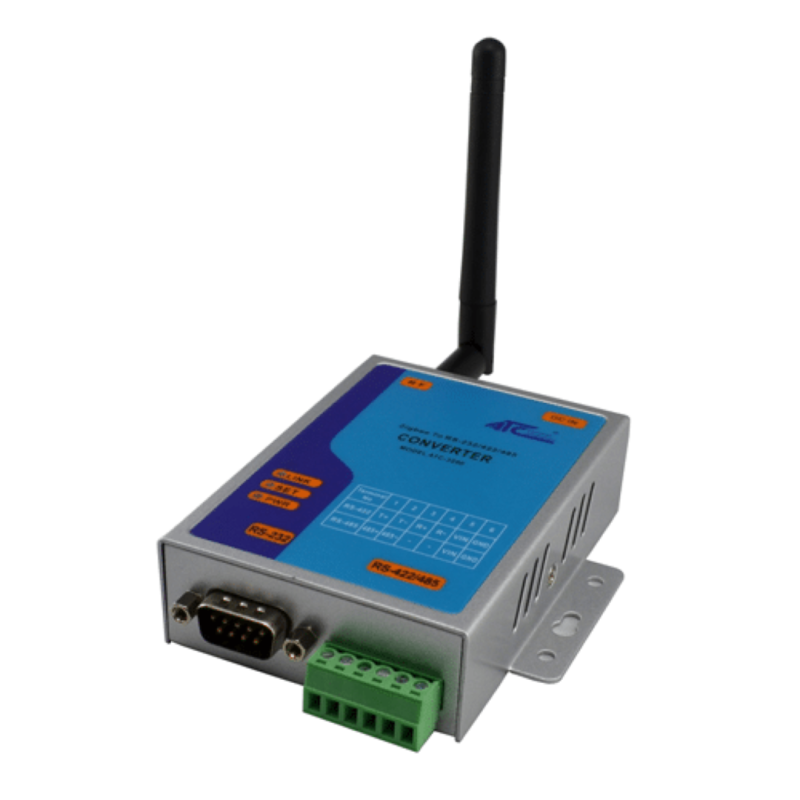

ATC-3200 ZigBee RS232/RS485/RS422 Funkmodem – Einzelgerät

ATC-3200 ZigBee serielles Funkmodem – Einzelgerät

Dieser Artikel umfasst ein ATC-3200 Funkmodem und zugehöriges Zubehör. Er dient der Erweiterung bestehender drahtloser serieller Netzwerke oder der Herstellung neuer Verbindungen in Verbindung mit anderen kompatiblen Modulen. Für eine Punkt-zu-Punkt-Verbindung werden mindestens zwei ATC-3200 Module benötigt ; das zweite Modul ist nicht im Lieferumfang enthalten. Das einzelne Modul benötigt mindestens ein weiteres ATC-3200 Modul im Netzwerk und kann als zusätzlicher Knoten zur Erweiterung eines bestehenden Netzwerks und zur Herstellung von Punkt-zu-Mehrpunkt-Verbindungen verwendet werden.

ZigBee drahtlose serielle Kommunikation

Der ATC-3200 verbindet RS232-, RS422- und RS485-Geräte über ein 2,4-GHz-ZigBee-Funknetzwerk. Er eignet sich zum Ersatz kabelgebundener serieller Verbindungen und zum Aufbau von Punkt-zu-Mehrpunkt-Netzwerken mit zusätzlichen Modulen. Die Geräte arbeiten in einer Master/Slave-Konfiguration und übertragen serielle Daten nach der Konfiguration transparent.

Die mitgelieferte Windows-Software ermöglicht die Konfiguration der PAN-ID, des Funkkanals und der seriellen Parameter. Der konfigurierbare Verschlüsselungsschlüssel schützt die Funkkommunikation; Module im selben Netzwerk müssen die für die Verbindung erforderlichen Parameter gemeinsam nutzen.

Technische Merkmale

• Schnittstellen: RS232 über DB9-Stecker; RS422/RS485 über abnehmbare Klemmen.
• Funk: 2,4 GHz ISM-Band, IEEE 802.15.4-Standard.
• HF-Leistung: Programmierbar bis zu 12 dBm (16 mW).
• Empfängerempfindlichkeit: typisch −102 dBm.
• Funkgeschwindigkeit: typisch 250 kbit/s.
• Serielle Geschwindigkeit: bis zu 115,2 kbit/s.
• Datenpuffer: 60 Bytes.
• Adressierung: 65.535 eindeutige Knotenadressen; PAN-ID zur Unterscheidung von Netzwerken.
• RS485: Unterstützt 2-Draht- und 4-Draht-Betrieb, AUTO-SEND-Funktion und interne Terminierung.
• Konfiguration: dedizierte Software und UART-Befehle.
• Energiesparmodus: Energiesparmodus.
• Stromversorgung: 9–24 V DC; serielle Stromversorgung optional.
• Erklärte Konformität: CE und RoHS.

Das Datenblatt gibt eine Funkreichweite von bis zu 500 m unter bestimmten HF-Bedingungen (12 dBm und Empfindlichkeit −102 dBm) an. Die tatsächliche Reichweite hängt von Hindernissen, Störungen, Antennenpositionierung und Installationsumgebung ab.

Ersteinrichtung

1. Verbinden Sie das erste Modul über das RS232-Kabel mit dem PC und schalten Sie es ein. Aktivieren Sie den Konfigurationsmodus mit der entsprechenden Taste, bis die LEDs blinken.
2. Öffnen Sie das Programm, wählen Sie den COM-Port aus und stellen Sie auf dem Master die PAN-ID, den Kanal, die Geschwindigkeit, die seriellen Parameter und den Verschlüsselungsschlüssel ein. Schreiben Sie die Parameter mit dem Befehl „Write To Master“.
3. Schließen Sie das Slave-Modul an, aktivieren Sie den Konfigurationsmodus und übertragen Sie die gleichen Netzwerkparameter mit „Write To Slave“. Wiederholen Sie dies für alle weiteren Knoten.
4. Schließen Sie die Module an serielle Geräte an und überprüfen Sie den Datenaustausch. Eine Terminalsoftware zum Testen ist ebenfalls enthalten.

Packungsinhalt

• 1 ATC-3200 Funkmodem.
• 1 x AC/DC-Netzteil.
• 1 x 1/4 Lambda-Dipolantenne, 2,5 dBi Gewinn, SMA-Stecker.
• 1 x RS232-Kreuzkabel.
• 1 CD-ROM mit Dokumentation und Treibern.

Zusätzliche Module für die drahtlose Verbindung und etwaige USB/Seriell-Konverter für den PC sind nicht enthalten.
