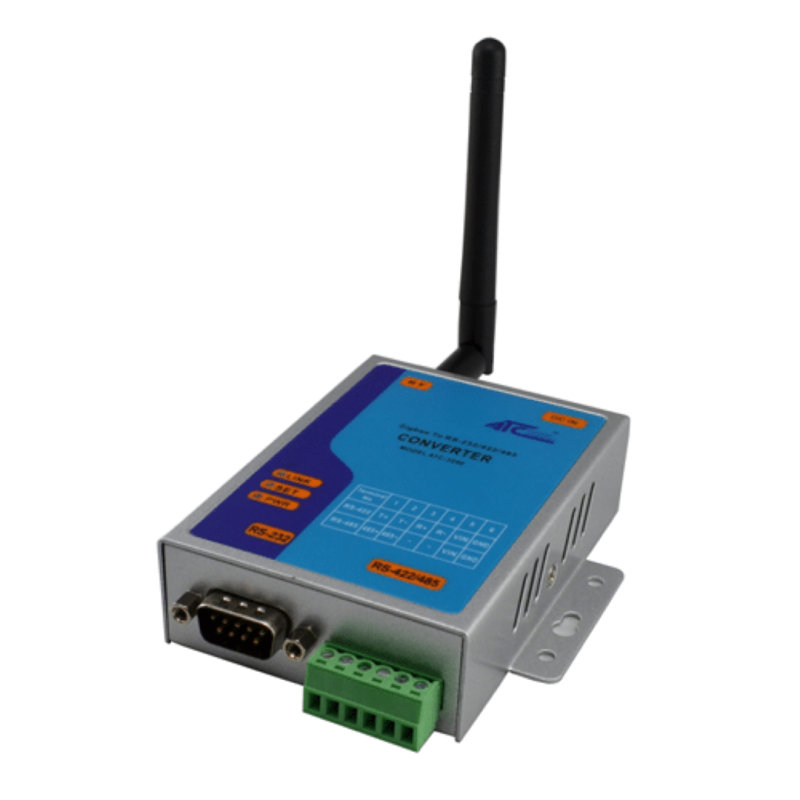

Modem radio ATC-3200 ZigBee RS232/RS485/RS422 – unité unique

Modem radio série ZigBee ATC-3200 – Unité unique

Ce produit comprend un modem radio ATC-3200 et ses accessoires. Il est conçu pour étendre les réseaux série sans fil existants ou créer de nouvelles connexions avec d'autres modules compatibles. Deux modules ATC-3200 minimum sont nécessaires pour établir une liaison point à point ; le second module n'est pas fourni. Ce module unique requiert au moins un autre module ATC-3200 sur le réseau et peut servir de nœud supplémentaire pour étendre un réseau existant et créer des liaisons point à multipoint.

Communication série sans fil ZigBee

L'ATC-3200 connecte des périphériques RS232, RS422 et RS485 via un réseau radio ZigBee 2,4 GHz. Il est idéal pour remplacer une liaison série câblée et pour créer des réseaux point à multipoint avec des modules supplémentaires. Les appareils fonctionnent en mode maître/esclave et transfèrent les données série de manière transparente après configuration.

Le logiciel Windows fourni permet de configurer l'identifiant PAN, le canal radio et les paramètres série. La clé de chiffrement configurable protège les communications radio ; les modules d'un même réseau doivent partager les paramètres nécessaires à la connexion.

Caractéristiques techniques

• Interfaces : RS232 sur DB9 mâle ; RS422/RS485 sur bornes amovibles.
• Radio : bande ISM 2,4 GHz, norme IEEE 802.15.4.
• Puissance RF : Programmable jusqu'à 12 dBm (16 mW).
• Sensibilité du récepteur : typique −102 dBm.
• Vitesse radio : typiquement 250 kbit/s.
• Vitesse série : jusqu'à 115,2 kbit/s.
• Tampon de données : 60 octets.
• Adressage : 65 535 adresses de nœuds uniques ; identifiant PAN pour distinguer les réseaux.
• RS485 : Prend en charge les configurations à 2 et 4 fils, la fonction AUTO-SEND et la terminaison interne.
• Configuration : logiciel dédié et commandes UART.
• Économie d'énergie : mode basse consommation.
• Alimentation : 9–24 V CC ; alimentation série en option.
• Conformité déclarée : CE et RoHS.

La fiche technique indique une portée radio maximale de 500 m dans des conditions RF spécifiées (12 dBm et sensibilité de −102 dBm). La portée réelle dépend des obstacles, des interférences, de l'emplacement de l'antenne et de l'environnement d'installation.

configuration initiale

1. Connectez le premier module au PC via le câble RS232 et mettez-le sous tension. Activez le mode de configuration à l'aide du bouton dédié jusqu'à ce que les LED clignotent.
2. Ouvrez le programme, sélectionnez le port COM et configurez l'identifiant PAN, le canal, la vitesse, les paramètres série et la clé de chiffrement sur le maître. Enregistrez les paramètres avec la commande « Écrire sur le maître ».
3. Connectez le module esclave, activez le mode de configuration et transférez les mêmes paramètres réseau avec « Écrire sur l’esclave ». Répétez l’opération pour chaque nœud supplémentaire.
4. Connectez les modules aux périphériques série et vérifiez l'échange de données. Un logiciel terminal de test est également fourni.

Contenu de l'emballage

• 1 modem radio ATC-3200.
• 1 adaptateur secteur AC/DC.
• 1 antenne dipôle lambda 1/4, gain de 2,5 dBi, connecteur SMA mâle.
• 1 câble croisé RS232.
• 1 CD-ROM contenant la documentation et les pilotes.

Les modules supplémentaires pour la connexion sans fil et les convertisseurs USB/série pour PC ne sont pas inclus.
