Convertisseur USB vers RS232 ATC-810 avec chipset FTDI et connecteur DB9 mâle

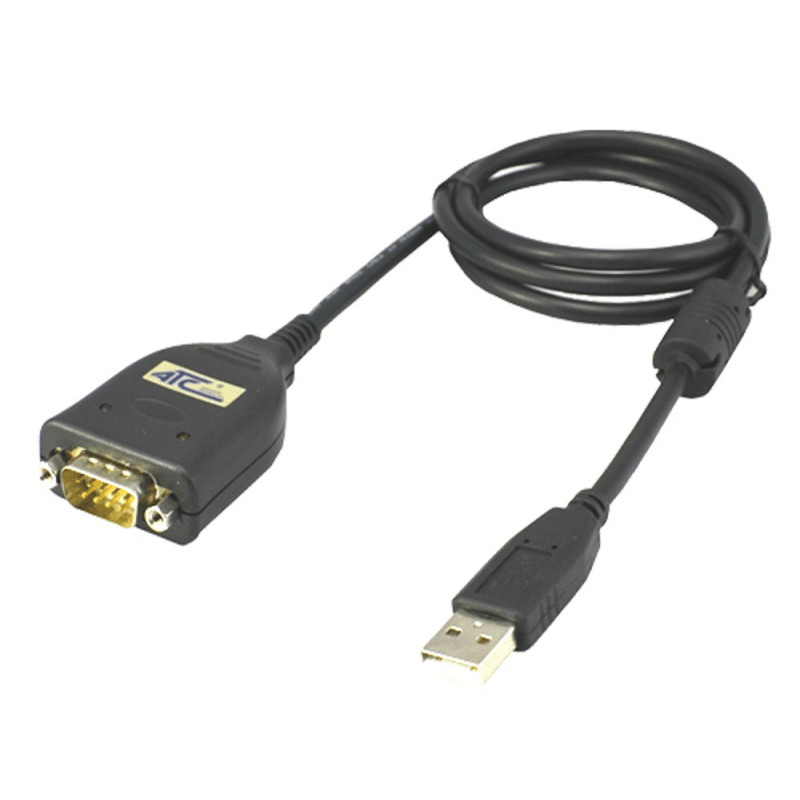

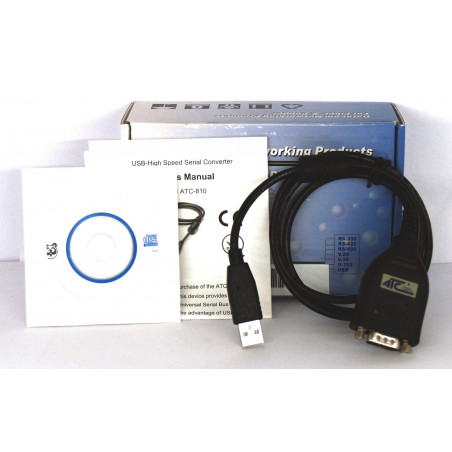

Convertisseur USB–RS232 ATC-810 avec chipset FTDI

L' ATC-810 est un convertisseur compact et économique qui ajoute une interface série RS232 à un PC doté d'un port USB. Il utilise une puce FTDI et un connecteur DB9 mâle (DTE) pour la connexion de périphériques série.

Port COM virtuel pour applications série

Une fois connecté au PC et le pilote FTDI VCP installé, le périphérique est reconnu comme un port série virtuel, utilisable par les applications communiquant via COM. La détection et l'installation automatiques du pilote dépendent du système d'exploitation et de sa configuration.

Le convertisseur prend en charge les signaux série DB9 standard et convient à la connexion d'instruments, de contrôleurs, de balances, de terminaux et d'autres équipements dotés d'une interface RS232 compatible.

Vitesse et protections

L'interface USB est compatible avec l'USB 2.0 pleine vitesse à 12 Mbit/s , tandis que la vitesse série atteint 460,8 kbit/s . Le port RS232 est doté d'une protection contre les décharges électrostatiques de 15 kV et d'une protection contre les surtensions transitoires de 600 W sur les signaux TXD et RXD , ce qui est également utile pour les applications industrielles.

Caractéristiques techniques

• Modèle : ATC-810.
• Conversion : USB vers RS232.
• Jeu de puces : FTDI.
• Interface USB : USB 2.0 pleine vitesse, 12 Mbit/s.
• Vitesse série maximale : 460,8 kbit/s.
• Connecteur RS232 : DB9 mâle, DTE.
• Signaux série : Prend en charge les signaux DB9 standard.
• Voyants LED : activité USB, transmission TXD et réception RXD.
• Protection contre les décharges électrostatiques : 15 kV sur le port RS232.
• Protection contre les surtensions : 600 W sur TXD et RXD.

Pilotes et systèmes d'exploitation

Les pilotes FTDI sont disponibles pour Windows 10 et Windows 11 , ainsi que pour macOS . Sous Linux, la prise en charge FTDI est intégrée aux noyaux et distributions compatibles. Le port série apparaît comme un port COM sous Windows et comme un périphérique série sous Linux ou macOS.

FTDI fournit également des pilotes pour les anciennes plateformes Windows CE . Pour chaque système, vous devez utiliser le pilote approprié à votre version de système d'exploitation, à votre architecture et à votre chipset.

Applications

Adapté aux PC et aux systèmes industriels nécessitant un port RS232 supplémentaire, il est également compatible avec les Raspberry Pi sous Linux. La connexion de périphériques RS485 ou RS422 requiert un convertisseur d'interface supplémentaire (non fourni).
