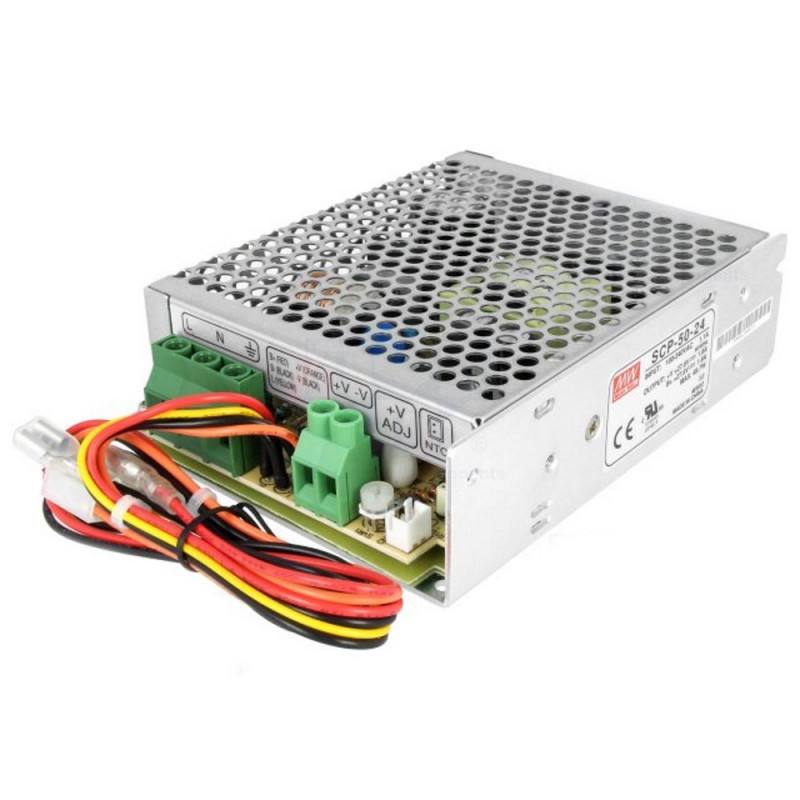

Zasilacz impulsowy 27,6V 1,8A SCP-50-24 Akumulator zapasowy UPS

INSTRUKCJA I SPECYFIKACJE

Zasilacz impulsowy z wejściem 100-240 V AC 50/60 Hz i wyjściem 27,6 V DC 1,8 A, idealny do zasilania systemów automatyki domowej i urządzeń elektronicznych 24 V w instalacjach niskonapięciowych. Technologia impulsowa zapewnia wysoką sprawność konwersji i jednocześnie niskie wydzielanie ciepła w porównaniu z tradycyjnymi zasilaczami.

Zasilacz ten obsługuje instalację akumulatora kwasowo-ołowiowego UPS 24 V (dwa akumulatory kwasowo-ołowiowe 12 V połączone szeregowo) ze złączami FASTON o różnych pojemnościach, co pozwala uzyskać zasilacz z wbudowanym UPS Backup i zdolny do zasilania podłączonych urządzeń również w przypadku zaniku zasilania lub awarii zasilania przez zmienny czas, zależny od pojemności zainstalowanego akumulatora i poboru mocy przez obciążenie podłączone do zasilacza.

Bateria nie jest dołączona. Możesz poprosić o wycenę dostawy wybranej baterii, korzystając z danych kontaktowych, lub kupić ją osobno.

OBLICZANIE AH AKUMULATORA

Aby obliczyć optymalną pojemność akumulatora dla Twoich potrzeb przy użyciu tego zasilacza, musisz wykonać następujące obliczenie:

Pojemność akumulatora (Ah) = pobór prądu (A) x czas w godzinach bez zasilania (h)

Na przykład, aby zasilić obciążenie pobierające 0,5 A (500 mA) przez 14 godzin przy braku zasilania sieciowego 230 V, wymagany jest akumulator ołowiowy 24 V o pojemności 7 Ah, czyli akumulator o drugiej najwyższej komercyjnej wartości pojemności: ołowiowy 24 V 7,2 Ah.

Aby zwiększyć pojemność, można połączyć równolegle kilka akumulatorów EQUAL, dodając ich pojemności.

Na przykład, aby uzyskać akumulator 24 V o pojemności 14,4 Ah, należy połączyć szeregowo dwa akumulatory 12 V o pojemności 7,2 Ah, aby uzyskać akumulator 24 V o pojemności 7,2 Ah. Powtórz tę operację z dwoma kolejnymi identycznymi akumulatorami, aby uzyskać dwa pakiety akumulatorów 24 V o pojemności 7,2 Ah. Na koniec połącz oba pakiety akumulatorów równolegle, aby uzyskać pojedynczy akumulator 24 V o pojemności 14,4 Ah. Moduły akumulatorów muszą być identyczne, aby zminimalizować różnice w napięciu i pojemności między ogniwami.

Nasze akumulatory kwasowo-ołowiowe o różnych pojemnościach użytkowych i możliwych do łączenia można nabyć tutaj, na EBAY | MECTRONICA STORE

Montaż na szynie DIN dostępny w sprzedaży na eBay | SKLEP MECTRONICA

ZNAJOMOŚCI:

• Zasilanie 100-240 V 50/60 Hz zaciski śrubowe faza, neutralny, uziemienie

• Złącza FASTON do akumulatora zapasowego (B+ czerwony, B- czarny)

• Wyjście 27,6 V na zaciskach i (opcjonalnie) złącze liniowe z kablem sterującym napięciem

• Opcjonalne zewnętrzne podłączenie NTC do kompensacji temperatury podczas ładowania akumulatora

CHARAKTERYSTYKA

• Uniwersalne wejście AC (działa na całym świecie), obsługuje również DC

• Zabezpieczenia: zwarcie, przeciążenie, przepięcie, nieprawidłowa polaryzacja akumulatora (przez wewnętrzny bezpiecznik)

• Opcjonalna ładowarka akumulatorów z kompensacją temperatury (wymaga zewnętrznego NTC)

• Podłączenie do opcjonalnego wykrywania napięcia wyjściowego (żółty kabel L)

• Chłodzenie poprzez swobodną konwekcję powietrza i osłonę metalową

• Wskaźnik zasilania za pomocą diody LED

• Pobór mocy bez obciążenia < 0,75 W

• Testowane przy obciążeniu 100%

• Precyzyjna regulacja napięcia wyjściowego za pomocą trymera

• 2 lata gwarancji

• Technologia przełączania o wysokiej wydajności i niskim wydzielaniu ciepła

• Maksymalna moc 49,7 W

• Uniwersalny wspornik szyny DIN dostępny opcjonalnie na życzenie

SPECYFIKACJE

Informacje dodatkowe

• Masa brutto: 0,42 kg
