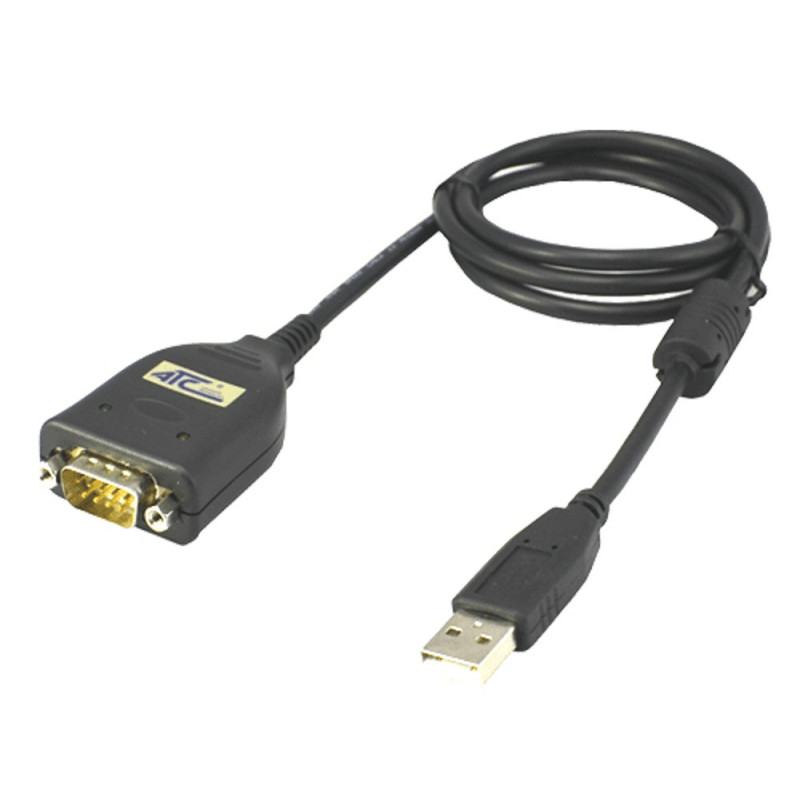

Konwerter USB na RS232 ATC-810 z chipsetem FTDI i męskim złączem DB9

Konwerter USB–RS232 ATC-810 z chipsetem FTDI

ATC-810 to kompaktowy i niedrogi konwerter, który dodaje interfejs szeregowy RS232 do komputera PC z portem USB. Wykorzystuje chipset FTDI i złącze DB9 (DTE) do podłączania urządzeń szeregowych.

Wirtualny port COM dla aplikacji szeregowych

Po podłączeniu do komputera i zainstalowaniu sterownika FTDI VCP, urządzenie jest rozpoznawane jako wirtualny port szeregowy, z którego mogą korzystać aplikacje komunikujące się przez port COM. Automatyczne wykrywanie i instalacja sterownika zależą od systemu operacyjnego i jego konfiguracji.

Konwerter obsługuje standardowe sygnały szeregowe DB9 i nadaje się do podłączania instrumentów, sterowników, wag, terminali i innego sprzętu wyposażonego w kompatybilny interfejs RS232.

Prędkość i zabezpieczenia

Interfejs USB jest kompatybilny ze standardem USB 2.0 Full Speed z prędkością 12 Mb/s , a prędkość transmisji szeregowej sięga 460,8 kb/s . Port RS232 posiada zabezpieczenie ESD 15 kV oraz zabezpieczenie przeciwprzepięciowe 600 W dla sygnałów TXD i RXD , co jest przydatne również w zastosowaniach przemysłowych.

Dane techniczne

• Model: ATC-810.
• Konwersja: USB na RS232.
• Chipset: FTDI.
• Interfejs USB: USB 2.0 Full Speed, 12 Mbit/s.
• Maksymalna prędkość szeregowa: 460,8 kbit/s.
• Złącze RS232: DB9 męskie, DTE.
• Sygnały szeregowe: Obsługa standardowych sygnałów DB9.
• Wskaźniki LED: aktywność USB, nadawanie TXD i odbieranie RXD.
• Ochrona ESD: 15 kV na porcie RS232.
• Ochrona przeciwprzepięciowa: 600W na TXD i RXD.

Sterowniki i systemy operacyjne

Sterowniki FTDI są dostępne dla systemów Windows 10 i Windows 11 , a także macOS . W systemie Linux obsługa FTDI jest wbudowana w kompatybilne kernele i dystrybucje. Port szeregowy jest widoczny jako COM w systemie Windows i jako urządzenie szeregowe w systemach Linux i macOS.

FTDI udostępnia również sterowniki dla starszych platform Windows CE . W każdym systemie należy używać odpowiedniego sterownika dla wersji systemu operacyjnego, architektury i chipsetu.

Aplikacje

Nadaje się do komputerów PC i systemów przemysłowych wymagających dodatkowego portu RS232. Można go również używać z Raspberry Pi z systemem Linux. Podłączenie urządzeń RS485 lub RS422 wymaga dodatkowego konwertera interfejsu, który nie jest dołączony do zestawu.
