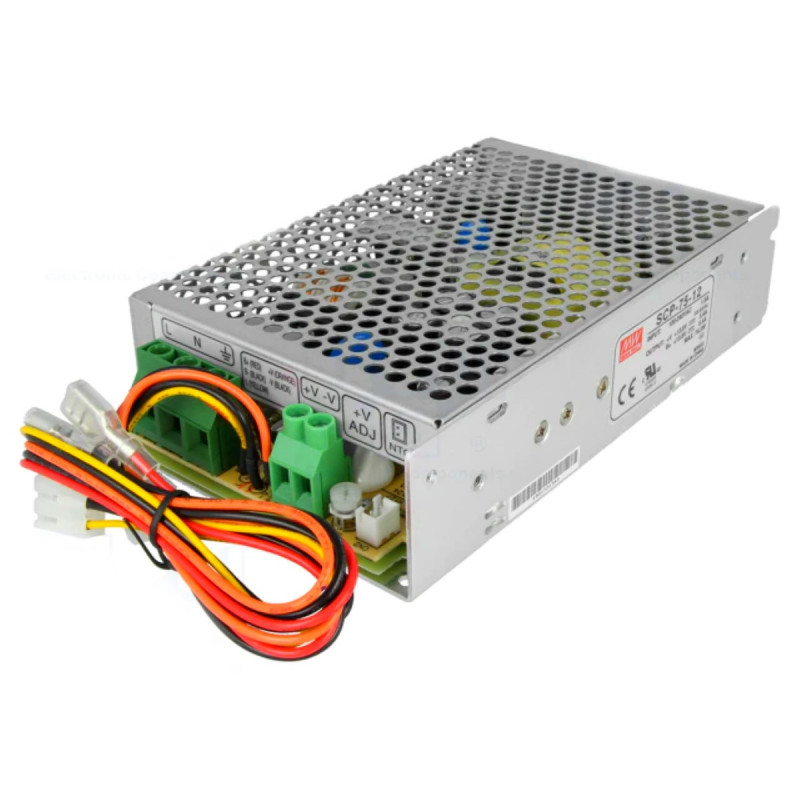

Switchande nätaggregat 27,6V 2,7A SCP-75-24 UPS-batteribackup

Switchande nätaggregat med 100–240 V AC 50/60 Hz ingång och 27,6 V DC 2,7 A utgång, idealiskt för att driva hemautomationssystem och 24 V elektroniska enheter för lågspänningsinstallationer. Switchande teknik säkerställer hög omvandlingseffektivitet samtidigt som låg värmeavledning jämfört med traditionella nätaggregat.

Denna strömförsörjning stöder installation av ett 24V UPS blybatteri (två 12V blybatterier i serie) med FASTON-kontakter med olika kapacitet för att erhålla en strömförsörjning med en integrerad UPS-backup som kan strömförsörja de anslutna enheterna även vid strömavbrott under en varierande tid beroende på det installerade batteriets kapacitet och absorptionen av den anslutna lasten till strömförsörjningen.

Batteri ingår ej. Du kan begära en offert för leverans av ditt önskade batteri med hjälp av kontaktuppgifterna, eller så kan det köpas separat.

BATTERI AH-BERÄKNING

För att beräkna den bästa batterikapaciteten för dina behov med denna nätadapter behöver du utföra denna beräkning:

Batterikapacitet (Ah) = lastförbrukning (A) x tid i timmar utan strömförsörjning (h)

Till exempel, för att driva en last som drar 0,5 A (500 mA) i 14 timmar utan 230 V nätström krävs ett 24 V blybatteri med en kapacitet på 7 Ah, d.v.s. ett batteri med näst högsta kommersiella kapacitiva värde: Bly 24 V 7,2 Ah.

För att öka kapaciteten är det möjligt att placera flera EQUAL-batterier parallellt genom att lägga ihop deras respektive kapaciteter.

För att till exempel få ett 24V-batteri med en kapacitet på 14,4 Ah måste du seriekoppla två 12V 7,2Ah-batterier för att få ett 24V 7,2Ah-batteri. Upprepa denna operation med två identiska batterier till för att få två 24V 7,2Ah-batteripaket. Slutligen, parallellkoppla de två batteripaketen för att få ett enda 24V-batteri med en kapacitet på 14,4 Ah. Batterimodulerna måste vara identiska för att minimera skillnaderna i spänning och kapacitet mellan cellerna.

Du kan köpa våra blybatterier med olika användbara och kombinerbara kapaciteter här på EBAY | MECTRONICA STORE

DIN-skenefäste finns att köpa på eBay | MECTRONICA STORE

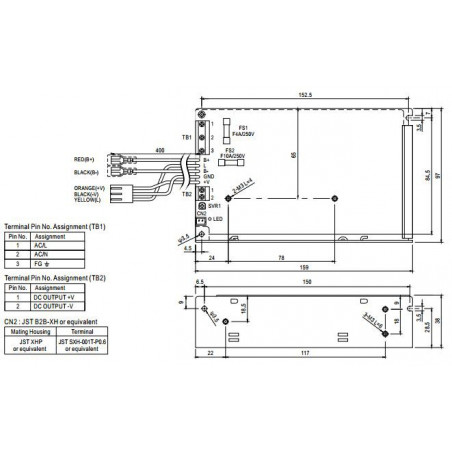

ANSLUTNINGAR:

• Strömförsörjning 100–240 V 50/60 Hz skruvterminaler Fas, neutral, jord

• FASTON-kontakter för batteribackup med bly (B+ röd, B- svart)

• 27,6 V utgång på terminalerna och (valfritt) inline-kontakt med spänningskontrollkabel

• Extern NTC-anslutning (tillval) för temperaturkompensation vid batteriladdning

EGENSKAPER

• Universell AC-ingång (fungerar över hela världen), stöder även DC

• Skydd: kortslutning, överbelastning, överspänning, felaktig batteripolaritet (via intern säkring)

• Valfri temperaturkompenserad batteriladdare (kräver extern NTC)

• Anslutning för valfri utgångsspänningsdetektering (gul L-kabel)

• Kylning genom fri luftkonvektion och metallskärmning

• Strömindikering via LED

• Tomgångsförbrukning < 0,75 W

• Testad med 100 % belastningsspänning

• Finjustering av utspänning via trimmer

• 2 års garanti

• Hög effektivitet och låg värmeavledningsväxlingsteknik

• Maximal effekt 74,5 W

SPECIFIKATIONER

Ytterligare information

• Bruttovikt: 0,49 kg
