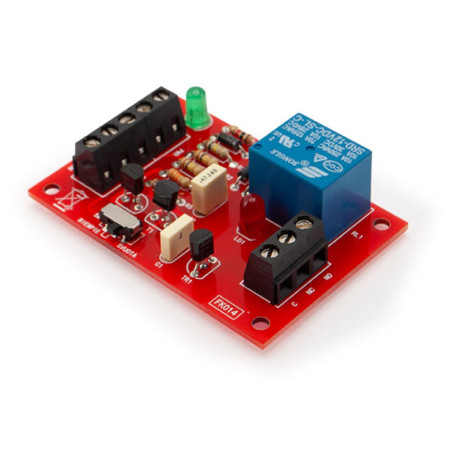

Tankfüllstandsregelungsset – DIY-Projekt für einen Tankwasserstandssensor

Bitte beachten Sie: Es handelt sich um einen Bausatz. Sie erhalten alle benötigten Bauteile und alles, was Sie zum Nachbau des abgebildeten Geräts benötigen. Der Bausatz enthält eine leicht verständliche, bebilderte Anleitung in italienischer Sprache.

ERFORDERLICHE ERFAHRUNGSNIVEAU: mittel-niedrig

Die Montage und Prüfung durch Mectronica STORE ist auch möglich, indem Sie die Menge 15 des KIT-Montageservices (suchen Sie danach auf der Website) hinzufügen und diesen zusammen mit dem zu montierenden KIT in den Warenkorb legen.

Das Tankflüssigkeitsüberwachungssystem ist ein elektronisches Modul zur Überwachung des Flüssigkeitsstands in Tanks, Becken oder Behältern. Das System liefert eine zuverlässige Anzeige, sobald der Flüssigkeitsstand voreingestellte Minimal- oder Maximalwerte erreicht, und ermöglicht so ein rechtzeitiges Befüllen oder Entleeren.

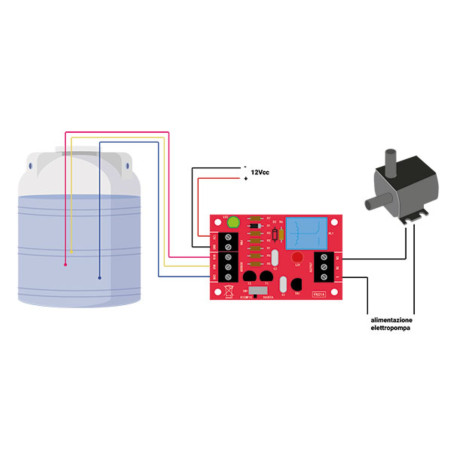

Das Set verwendet kabelgebundene Füllstandssensoren (nicht im Lieferumfang enthalten), die im Tank platziert werden, um das Vorhandensein oder Fehlen von Flüssigkeit zu erkennen. Die Schaltung verarbeitet das Sensorsignal und aktiviert Ausgänge oder Anzeigen, um den Füllstand zu signalisieren. Dadurch lässt sie sich problemlos in Alarmsysteme, Pumpen, Automatisierungssteuerungen oder Displays integrieren.

Dieses Set eignet sich perfekt für Anwendungen, bei denen die Vermeidung von Überläufen oder dem Austrocknen von Tanks wichtig ist, wie z. B. in der Hausinstallation, bei Wassertanks, Sammeltanks, Bewässerungssystemen, Aquarien, Heimwerkerprojekten oder sogar leichten industriellen Anwendungen.

Die Montage ist einfach und das Set enthält alle Komponenten, die zum Aufbau der Flüssigkeitsstandregelung benötigt werden. Damit ist es die ideale Lösung für Hobbybastler, Installateure und alle, die eine zuverlässige, automatische Füllstandsregelung wünschen.

Hauptmerkmale

• Automatische Erkennung des minimalen und maximalen Flüssigkeitsstands

• Einfache Installation und Konfiguration

• Geeignet für Tanks, Wannen, Behälter und verschiedene Systeme

• Ermöglicht automatische Eingriffe an Pumpen oder Alarmen

• Die ideale Lösung für Heimwerkerprojekte

• Zuverlässig und stabil im Laufe der Zeit

• Komplettes Elektronikbauteil im Set

Typische Anwendungen

• Wasserstandsüberwachung in Haushaltstanks

• Flüssigkeitskontrolle in Tanks und Akkumulatoren

• Bewässerungssysteme und Brunnen

• Aquarien und dekorative Wassersysteme

• Selbstgemachte Automatisierungen mit Pumpen oder Signalen

• Hobby- und Elektroanwendungen

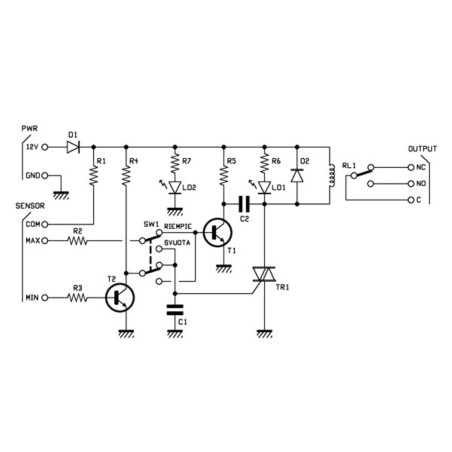

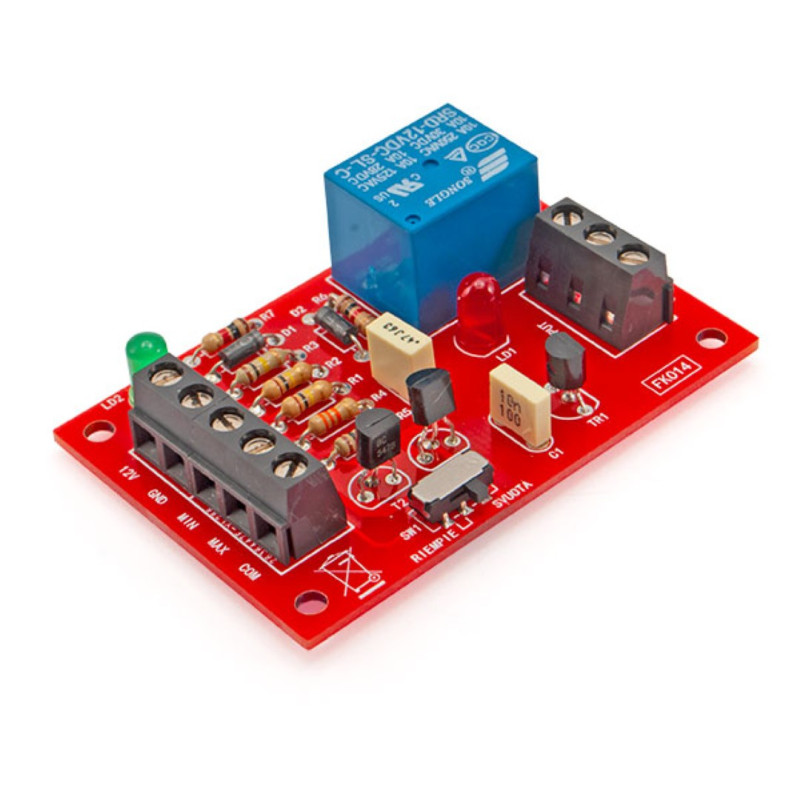

Dieses System ermöglicht die Überwachung des Flüssigkeitsstands in einem Tank oder Behälter und stellt sicher, dass dieser im gewählten Bereich bleibt. Es verfügt über zwei Betriebsmodi: Entleeren und Befüllen. Der Tank wird entleert, sobald der Füllstand den Maximalwert erreicht (Entleerungsfunktion), und befüllt, sobald der Füllstand den Minimalwert erreicht (Befüllfunktion). Die Betriebsmodi – Befüllen und Entleeren – werden über den Doppelschalter auf der Platine gesteuert. Dadurch wird das Relais aktiviert, sobald der eingestellte Füllstand überschritten oder unterschritten wird.

Für die Montage sind Schweißarbeiten erforderlich. Der Bausatz enthält eine Montageanleitung in italienischer Sprache.

Technische Spezifikationen

• Versorgungsspannung: 12 V DC
• Stromverbrauch: 60 mA
• Relaisausgang: C-NC-NO
• Umschaltbare Ausgangsspannung: max. 230 V AC
• Schaltbarer Ausgangsstrom: 10 A
• Betriebsart: Befüllen und Entleeren
