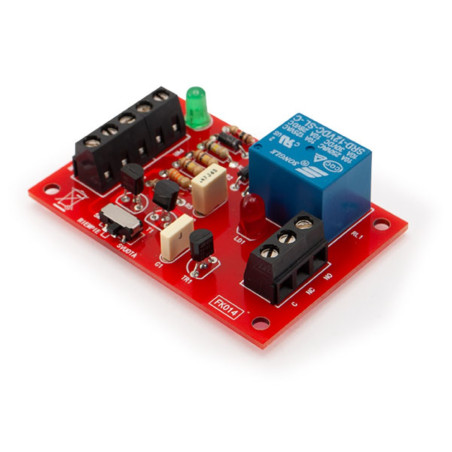

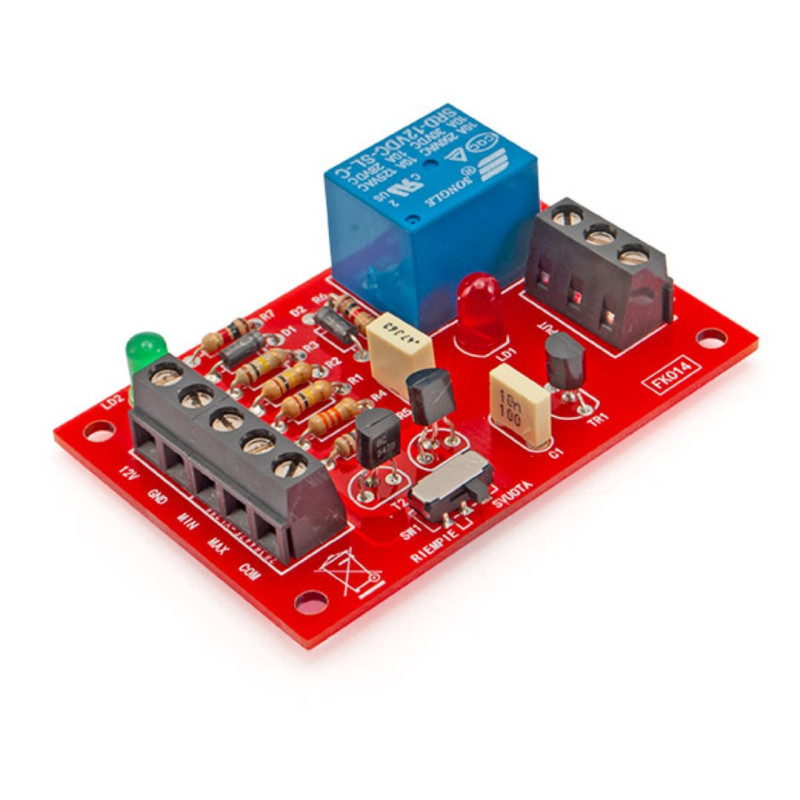

Kit de control de nivel de líquido para tanques: Proyecto de sensor de nivel de agua para tanques (DIY)

Nota: Este es un KIT, por lo que recibirá los componentes necesarios para ensamblar y todo lo necesario para recrear el dispositivo como se muestra en la imagen. El KIT incluye instrucciones ilustradas fáciles de entender en italiano.

NIVEL DE EXPERIENCIA REQUERIDO: medio-bajo

El montaje y prueba por parte de Mectronica STORE también está disponible añadiendo la cantidad 15 del servicio de montaje del KIT (búscalo en la web) y agregándolo al carrito junto con el KIT a montar.

El Kit de Monitoreo de Líquido para Tanques es un módulo electrónico diseñado para monitorear el nivel de líquido en tanques, depósitos o contenedores. El sistema proporciona una indicación fiable cuando el líquido alcanza los valores mínimos o máximos preestablecidos, lo que permite un llenado o vaciado oportuno.

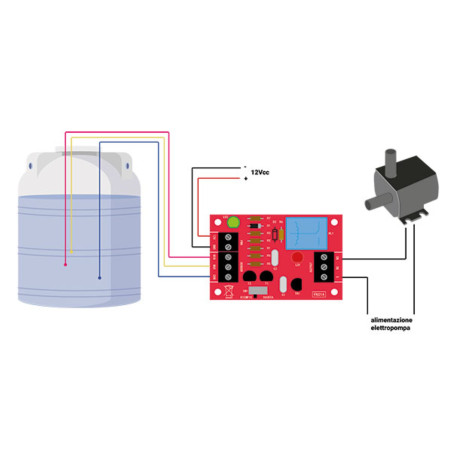

El kit utiliza sensores de nivel cableados (no incluidos) que se colocan dentro del tanque para detectar la presencia o ausencia de líquido. El circuito procesa la señal del sensor y activa salidas o indicadores para notificar el estado del nivel, lo que facilita su integración con sistemas de alarma, bombas, unidades de control de automatización o pantallas.

Este kit es perfecto para aplicaciones donde es importante evitar desbordes o sequedad del tanque , como en plomería doméstica, tanques de agua, tanques de retención, sistemas de riego, acuarios, proyectos de bricolaje o incluso aplicaciones industriales ligeras.

El montaje es sencillo y el kit incluye todos los componentes necesarios para construir el circuito de control de nivel de líquido, lo que lo convierte en una solución ideal para aficionados, instaladores y cualquier persona que desee un control de nivel automático y confiable.

Características principales

• Detección automática del nivel mínimo y máximo de líquido.

• Fácil de instalar y configurar

• Adecuado para tanques, tinas, contenedores y diversos sistemas.

• Permite intervenciones automáticas sobre bombas o alarmas.

• Solución ideal para proyectos de bricolaje.

• Fiable y estable en el tiempo

• Componente electrónico completo en kit

Aplicaciones típicas

• Monitoreo del nivel de agua en tanques domésticos

• Control de líquidos en tanques y acumuladores

• Sistemas de riego y pozos

• Acuarios y sistemas de agua decorativos

• Automatizaciones DIY con bombas o señales

• Aplicaciones eléctricas y de afición

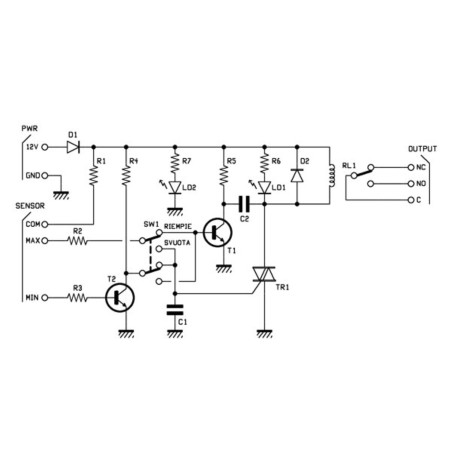

Este sistema permite supervisar el nivel de líquido en un tanque o tina, garantizando que se mantenga dentro del rango seleccionado. Dispone de dos modos de funcionamiento: vaciado y llenado del tanque. Permite vaciar el tanque cuando el nivel alcanza su nivel máximo (función de vaciado) y, a la inversa, llenarlo cuando el nivel baja al mínimo (función de llenado). El modo de funcionamiento, tanto de llenado como de vaciado, se gestiona mediante el doble interruptor del panel. Esto permite activar el relé cuando se supera el nivel establecido o, por el contrario, cuando el nivel baja del umbral deseado.

Requiere soldadura para el montaje. El kit incluye instrucciones de montaje en italiano.

Especificaciones técnicas

• Tensión de alimentación: 12 Vdc
• Consumo de corriente: 60 mA
• Salida de relé: C-NC-NO
• Voltaje de salida conmutable: máx. 230 V CA
• Corriente de salida conmutable: 10 A
• Modo de funcionamiento: llenado y vaciado
