Kit de contrôle du niveau de liquide pour réservoir – Projet de bricolage de capteur de niveau d'eau pour réservoir

Remarque : il s’agit d’un kit, vous recevrez donc les composants nécessaires à l’assemblage et tout ce qu’il vous faut pour recréer l’appareil tel qu’illustré. Le kit comprend des instructions illustrées et faciles à comprendre, en italien.

NIVEAU D'EXPÉRIENCE REQUIS : moyen à faible

Le montage et les tests par Mectronica STORE sont également disponibles en ajoutant une quantité de 15 du service de montage de KIT (recherchez-le sur le site) et en l'ajoutant au panier avec le KIT à assembler.

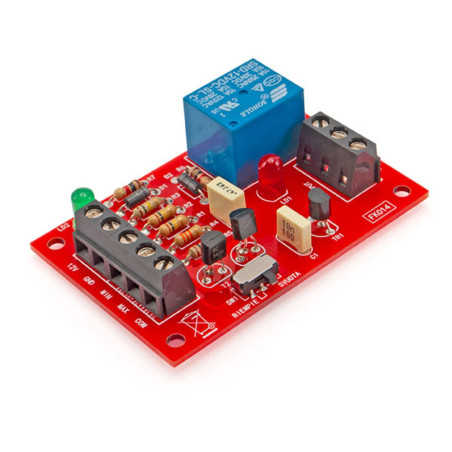

Le kit de surveillance de niveau de liquide est un module électronique conçu pour contrôler le niveau de liquide dans les réservoirs, bassins ou conteneurs. Ce système indique avec précision lorsque le niveau de liquide atteint les valeurs minimales ou maximales prédéfinies, permettant ainsi un remplissage ou une vidange en temps opportun.

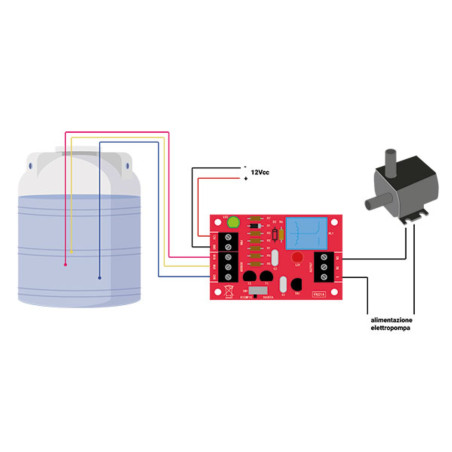

Ce kit utilise des capteurs de niveau filaires (non fournis) à placer dans la cuve pour détecter la présence ou l'absence de liquide. Le circuit traite le signal du capteur et active des sorties ou des indicateurs pour signaler le niveau, facilitant ainsi son intégration avec des systèmes d'alarme, des pompes, des unités de contrôle automatisées ou des écrans d'affichage.

Ce kit est idéal pour les applications où il est important d'éviter les débordements ou l'assèchement des réservoirs , comme dans la plomberie domestique, les réservoirs d'eau, les cuves de stockage, les systèmes d'irrigation, les aquariums, les projets de bricolage ou même les applications industrielles légères.

L'assemblage est simple et le kit comprend tous les composants nécessaires à la construction du circuit de contrôle du niveau de liquide, ce qui en fait une solution idéale pour les amateurs, les installateurs et tous ceux qui souhaitent un contrôle de niveau automatique et fiable.

Caractéristiques principales

• Détection automatique des niveaux de liquide minimum et maximum

• Facile à installer et à configurer

• Convient aux réservoirs, cuves, conteneurs et à divers systèmes

• Permet des interventions automatiques sur les pompes ou les alarmes

• Solution idéale pour les projets de bricolage

• Fiable et stable dans le temps

• Kit complet de composants électroniques

Applications typiques

• surveillance du niveau d'eau dans les réservoirs domestiques

• Contrôle des liquides dans les réservoirs et les accumulateurs

• Systèmes d'irrigation et puits

• Aquariums et systèmes d'eau décoratifs

• Automatisation DIY avec pompes ou signaux

• Applications de loisirs et électriques

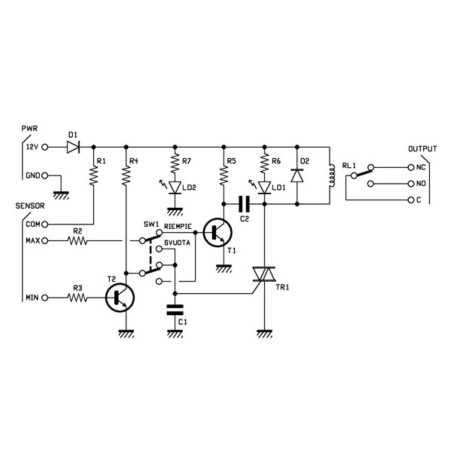

Ce système permet de surveiller le niveau de liquide dans une cuve ou un réservoir, en veillant à ce qu'il reste dans la plage sélectionnée. Il dispose de deux modes de fonctionnement : vidange et remplissage. Il permet de vider le réservoir lorsque le niveau atteint son maximum (fonction vidange) et, inversement, de le remplir lorsque le niveau descend à son minimum (fonction remplissage). Le mode de fonctionnement, pour le remplissage comme pour la vidange, est géré par le double interrupteur situé sur la carte. Celui-ci permet d'activer le relais soit lorsque le niveau défini est dépassé, soit, inversement, lorsque le niveau descend en dessous du seuil souhaité.

Soudure requise pour l'assemblage. Le kit est fourni avec une notice de montage en italien.

Spécifications techniques

• Tension d'alimentation : 12 Vcc
• Consommation de courant : 60 mA
• Sortie relais : C-NC-NO
• Tension de sortie commutable : max. 230 Vca
• Courant de sortie commutable : 10 A
• Mode de fonctionnement : remplissage et vidange
