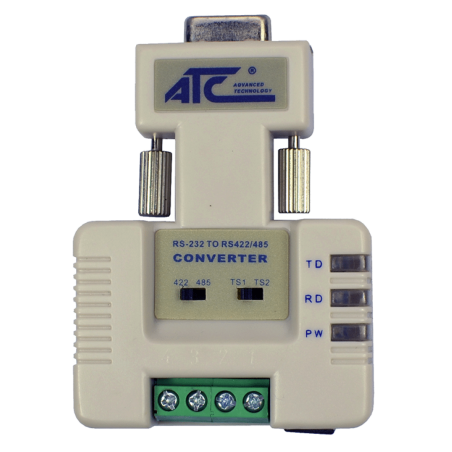

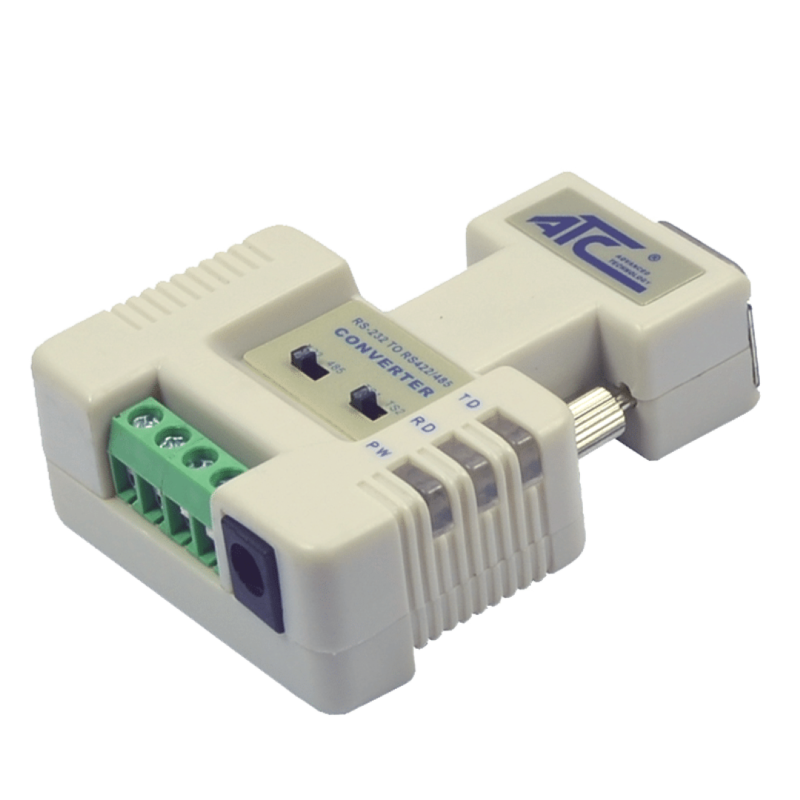

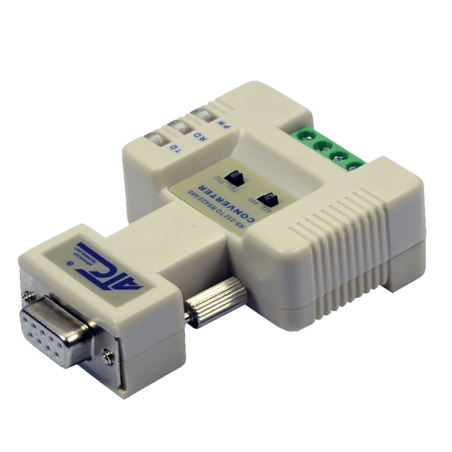

ATC-105 RS232 zu RS485/RS422 Konverter mit optischer Isolation 3500 Vrms
55,00 €
Bruttopreis
ATC-105 RS232-zu-RS422/RS485-Konverter mit 3500 Vrms Optokoppler-Isolation. DB9-Buchse und 4-poliger Ausgang, Übertragungsgeschwindigkeiten bis zu 115,2 kbit/s, 600 W Überspannungsschutz und 15 kV ESD-Schutz. Externes 9-V-Netzteil im Lieferumfang enthalten.
Sichere Zahlungen
Bezahlen Sie sicher mit Kreditkarte, PayPal, Amazon Pay oder Banküberweisung
Schneller Versand
Wir liefern in ganz Europa und weltweit mit UPS, DHL und DPD
Einfache Rückgabe in 30 Tagen
Sie haben 30 Tage ab Lieferung Zeit, das Produkt zurückzugeben, wenn Sie nicht zufrieden sind
Serieller Konverter ATC-105 mit optischer Isolation
Der ATC-105 ist ein kompakter und kostengünstiger RS232-zu-RS422/RS485-Konverter mit optokopplerbasierter galvanischer Trennung der Schnittstellen. Er ermöglicht den Anschluss von RS422- oder RS485-Geräten an einen seriellen RS232-Port.
Der weibliche DB9- Stecker kann direkt in den männlichen DB9-Anschluss eines DTE-Ports, beispielsweise eines PCs, gesteckt werden. Die RS422/RS485-Schnittstelle verfügt über vier Anschlüsse zum Anschluss der seriellen Leitungen.
Funktionsweise
Sie können zwischen RS422- und RS485-Modus sowie DTE- und DCE-Betrieb wählen. Der Konverter unterstützt asynchrone Halbduplex- und Vollduplex-Kommunikation. Im RS485-Modus erfolgt die Umschaltung der Übertragungsart automatisch und für angeschlossene Geräte transparent.
Isolierung und Schutz
Die Version ATC-105 nutzt eine optische Trennung zwischen RS232 und RS422/RS485 mit Nennwerten von 3500 Vrms / 500 V DC . Sie integriert einen Überspannungsschutz von 600 W für RS422/RS485 und einen elektrostatischen Entladungsschutz von 15 kV für RS232 .
Technische Spezifikationen
| Merkmal | ATC-105 Spezifikation |
|---|---|
| Konvertierung | RS232 zu RS422/RS485 |
| Isolierung | Optischer Optokoppler, 3500 Vrms / 500 V DC |
| RS232-Anschluss | DB9 weiblich |
| RS422/RS485-Anschluss | 4 Klemmen |
| Diät | 9–24 V Gleichstrom |
| absorbierte Leistung | 1 W |
| RS422/RS485 Überspannungsschutz | 600 W |
| RS232 ESD-Schutz | 15 kV |
| Betriebsarten | Asynchron, Halbduplex oder Vollduplex |
| Getriebegeschwindigkeit | Bis zu 115,2 kbit/s |
| RS485-Distanz | Bis zu 1200 m; die tatsächliche Reichweite hängt von Geschwindigkeit, Verkabelung und Installationsbedingungen ab. |
| LED-Anzeigen | TD, RD und PWR |
| Betriebstemperatur | Von −20 bis +70 °C |
| Betriebsfeuchtigkeit | 5–95 % |
Stromversorgung und Ausrüstung
Das Gerät benötigt eine externe Stromversorgung und wird mit einem 9V AC/DC-Adapter geliefert .
Versionskennung
Bei diesem Artikel handelt es sich um das Modell ATC-105 mit optischer Isolation . Das Modell ATC-105N verwendet elektromagnetische Isolation und weist abweichende Spezifikationen auf; die Daten in diesem Datenblatt gelten ausschließlich für das Modell ATC-105.
ATC-105
2 Artikel
Technische Daten
- Produktcode
- ATC-810
- Produzent
- ATC-TECHNOLOGIE
ATC-105 RS232-zu-RS422/RS485-Konverter mit 3500 Vrms Optokoppler-Isolation. DB9-Buchse und 4-poliger Ausgang, Übertragungsgeschwindigkeiten bis zu 115,2 kbit/s, 600 W Überspannungsschutz und 15 kV ESD-Schutz. Externes 9-V-Netzteil im Lieferumfang enthalten.
