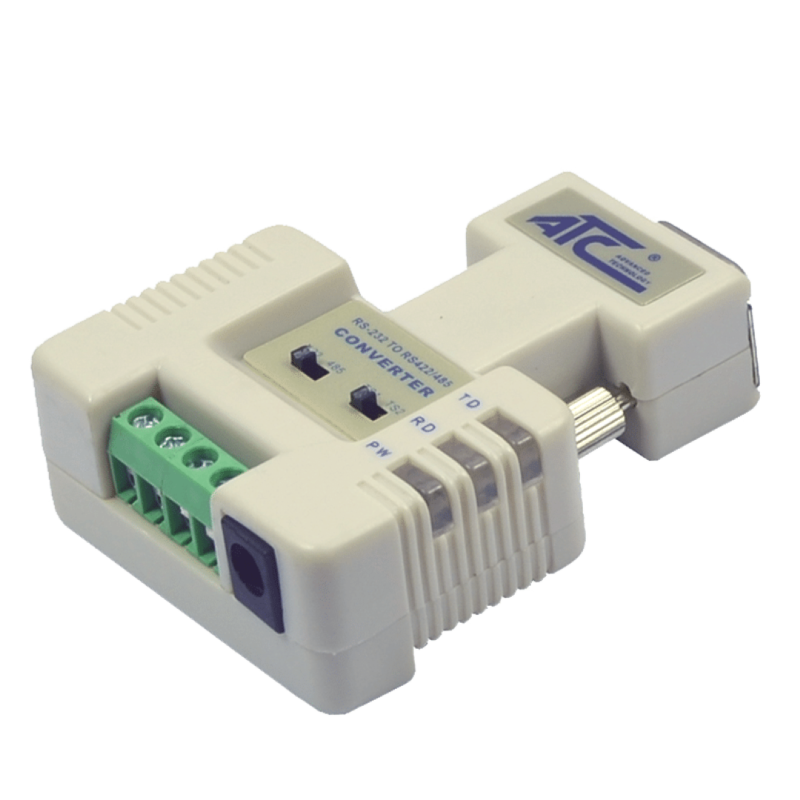

Convertisseur ATC-105 RS232 vers RS485/RS422 avec isolation optique 3500 Vrms
55,00 €
TTC
Convertisseur ATC-105 RS232 vers RS422/RS485 avec isolation par optocoupleur 3500 Vrms. Connecteur DB9 femelle et sortie 4 broches, débit jusqu'à 115,2 kbit/s, protection contre les surtensions 600 W et les décharges électrostatiques 15 kV. Alimentation externe 9 V incluse.
Paiements Sécurisés
Payez en toute sécurité par Carte Bancaire, PayPal, Amazon Pay ou Virement Bancaire
Livraison Rapide
Nous livrons dans toute l’Europe et dans le monde entier avec UPS, DHL et DPD
Retour Facile sous 30 Jours
Vous disposez de 30 jours après la livraison pour retourner un produit si vous n’êtes pas satisfait
Convertisseur série ATC-105 avec isolation optique
L' ATC-105 est un convertisseur RS232 vers RS422/RS485 compact et économique, doté d' une isolation galvanique optique par optocoupleur entre les interfaces. Il permet de connecter des périphériques RS422 ou RS485 à un port série RS232.

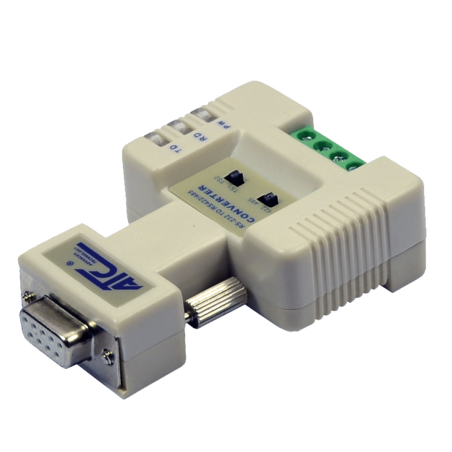

Le connecteur DB9 femelle peut être inséré directement dans le port DB9 mâle d'un terminal terminal de données (DTE), tel que celui d'un PC. L'interface RS422/RS485 est disponible sur 4 bornes pour le câblage des lignes série.
Mode de fonctionnement

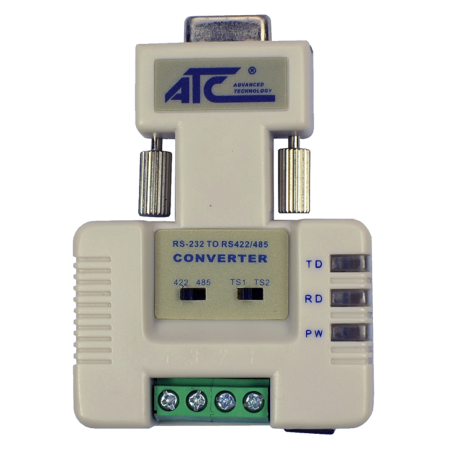

Vous pouvez sélectionner le mode RS422 ou RS485 et le fonctionnement DTE ou DCE. Le convertisseur prend en charge les communications asynchrones semi-duplex ou duplex intégral. En RS485, la commutation de transmission est automatique et transparente pour les appareils connectés.
Isolation et protections
La version ATC-105 utilise une isolation optique entre les interfaces RS232 et RS422/RS485, avec des valeurs nominales de 3 500 Vrms / 500 V CC . Elle intègre une protection contre les surtensions de 600 W sur RS422/RS485 et une protection contre les décharges électrostatiques de 15 kV sur RS232 .
Spécifications techniques
| Caractéristiques | Spécifications de l'ATC-105 |
|---|---|
| Conversion | RS232 vers RS422/RS485 |
| Isolation | Photocoupleur optique, 3500 Vrms / 500 V CC |
| Connecteur RS232 | DB9 femelle |
| Connexion RS422/RS485 | 4 pinces |
| Régime | 9–24 V CC |
| Puissance absorbée | 1 W |
| Protection contre les surtensions RS422/RS485 | 600 W |
| Protection contre les décharges électrostatiques RS232 | 15 kV |
| Modes de fonctionnement | Asynchrone, semi-duplex ou duplex intégral |
| vitesse de transmission | Jusqu'à 115,2 kbit/s |
| Distance RS485 | Jusqu'à 1200 m ; la distance réelle dépend de la vitesse, du câblage et des conditions d'installation. |
| Voyants LED | TD, RD et PWR |
| Température de fonctionnement | De −20 à +70 °C |
| Humidité de fonctionnement | 5 à 95 % |
Alimentation électrique et équipements
L'appareil nécessite une alimentation externe et est livré avec un adaptateur secteur 9V AC/DC inclus .
Identification de la version
Cet article est le modèle ATC-105 à isolation optique . Le modèle ATC-105N utilise une isolation électromagnétique et présente des spécifications différentes ; les données de cette fiche technique concernent uniquement le modèle ATC-105.
