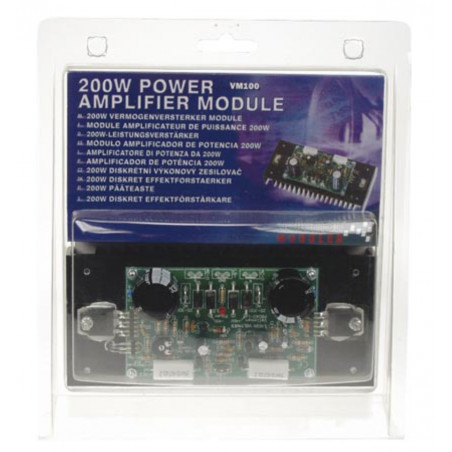

Zusammengebautes 1-Kanal-200-W-Audioverstärkermodul für 4-8-Ohm-Lautsprecher

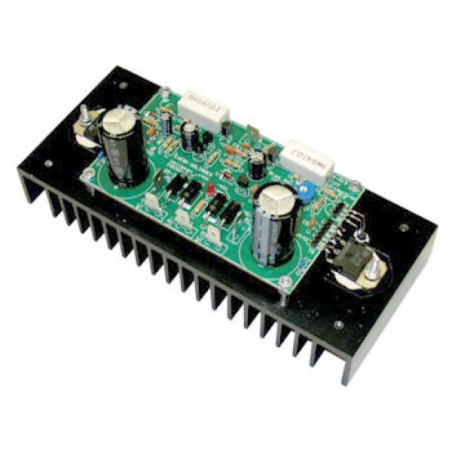

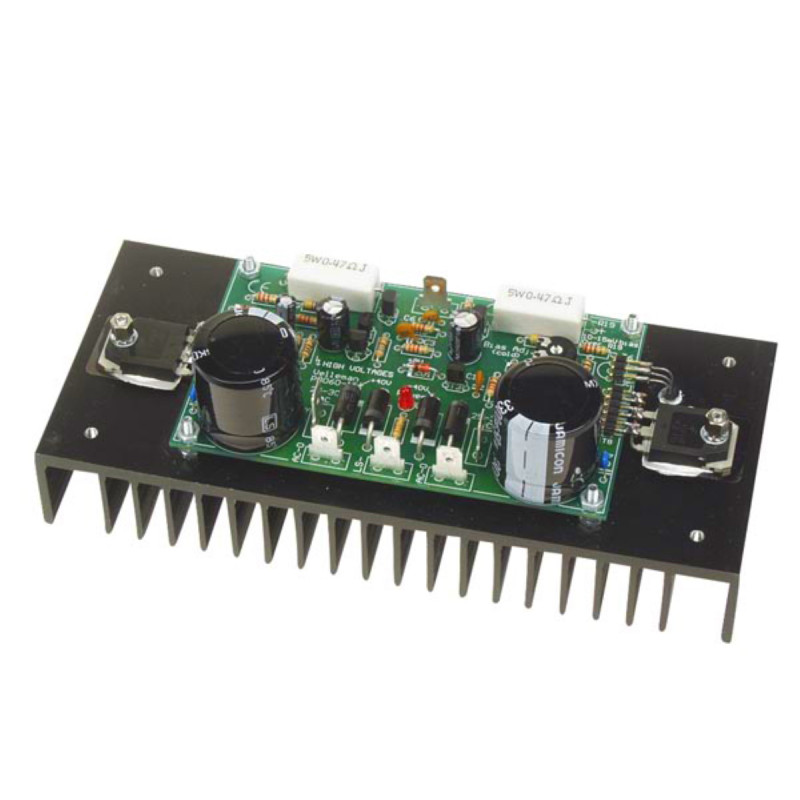

Kompaktes Mono-Leistungsmodul inklusive Netzteil (ohne Transformator) und Kühlkörper. Es liefert 100 Watt effektive Leistung an 4 Ohm oder 70 Watt an 8 Ohm (200 Watt Musikleistung an 4 Ohm). Besonders geeignet für Vorverstärker, Subwoofer-Systeme, E-Gitarren- und Bassverstärker, Heimkinoanlagen etc. Zum Betrieb einfach einen Transformator anschließen. Schutzschaltung gegen Überlastung und Kurzschluss am Ausgang. Der Verstärker wird vormontiert und getestet geliefert.

HANDBUCH FÜR NÜTZLICHE LINKS

EIGENSCHAFTEN

·         hervorragende wirtschaftliche Rendite

·         diskrete Schaltung mit epitaxialen Darlington-Transistoren

·         Integrierte Gleichstromversorgungsschaltung mit LED-Anzeige

·         Ideal für aktive Lautsprechersysteme oder Subwoofer, Gitarrenverstärker, Instrumentenverstärker, Heimkinosysteme usw.

·         Es wird kalibriert und geprüft geliefert.

·         Überlast- und Kurzschlussschutz

·         System: Diskrete Bauelemente mit epitaxialen Darlington-Verstärkern

·         Ausgangsleistung:

·         - 200 W Musikleistung an 4 Ohm

·         - 100 Wrms bei 4 Ohm

·         - 70 W RMS bei 8 Ohm

·         Verzerrung: 0,02 % bei 1 kHz/10 W

·         Frequenzgang: 3 Hz ÷ 200 kHz (-3 dB)

·         Empfindlichkeit: 0,6 Vrms

·         Signal-Rausch-Verhältnis: 115 dB

·         Betriebsanzeige: Rote LED

·         Ausgangsschutz: Überlast- und Kurzschlussschutz

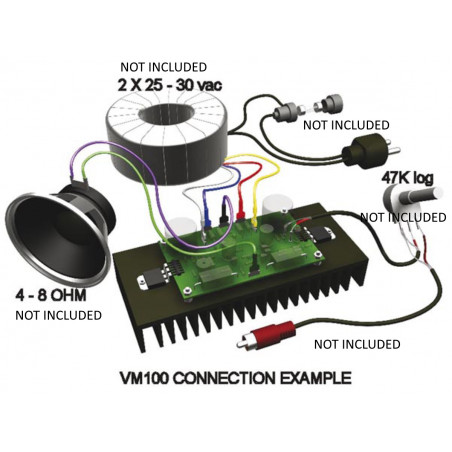

·         Stromversorgung: 25-30 V AC 120 VA (Transformator mit Mittelanzapfung)

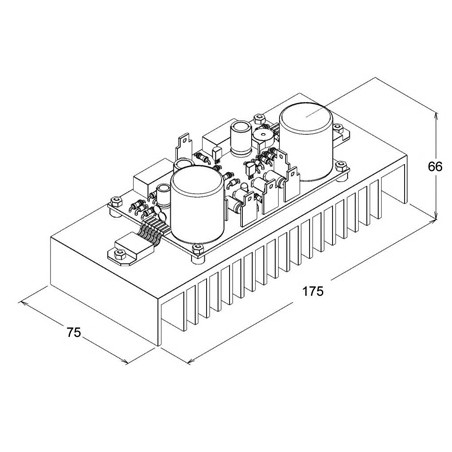

·         Grundabmessungen: 107 x 62 mm

·         Empfohlener Transformator: Code 12030

SPEZIFIKATIONEN

·         200 W Musikleistung an 4 Ohm Last

·         100 W RMS Leistung an 4 Ohm Last

·         70 W RMS-Leistung an 8 Ohm Last

·         Verzerrung: 0,02 % bei 1 kHz/10 W

·         Dämpfungskoeffizient: >800

·         Frequenzgang: 3 Hz bis 200 kHz (-3 dB)

·         Empfindlichkeit: 0,6 Vrms

·         Signal-Rausch-Verhältnis: 115 dB

·         Stromversorgung: 25-30 V AC, 120 VA

·         Leiterplattengröße: 107x62mm (ca.)

·         Empfohlener Netztransformator:

oder   Eingang 230 V AC, Ausgang 2 x 30 V AC: 1230

oder   115/230 V AC Eingang, 2 x 25 V AC Ausgang: TR8040 (Ausgangsleistung um +/- 15 % reduziert)
