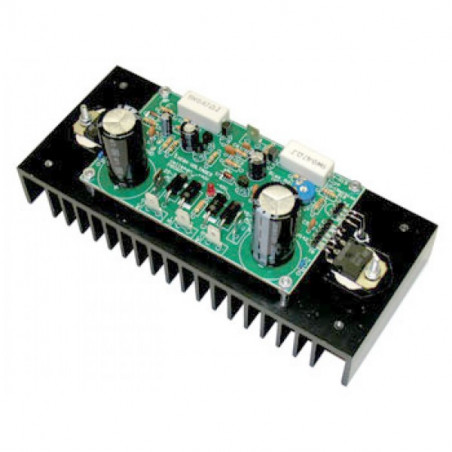

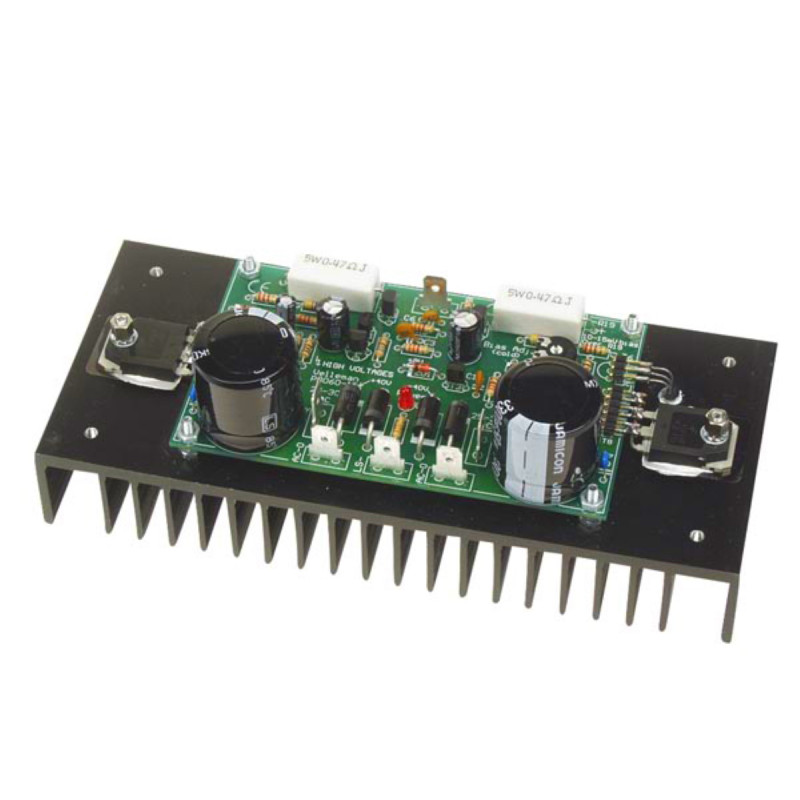

Módulo amplificador de audio de 1 canal de 200 W ensamblado para altavoces de 4 a 8 ohmios

Módulo de potencia mono compacto con circuito de alimentación (sin transformador) y disipador. Ofrece 100 vatios de potencia efectiva a 4 ohmios o 70 vatios a 8 ohmios (200 vatios musicales a 4 ohmios). Especialmente indicado para altavoces preamplificados, sistemas de subwoofer, amplificación de guitarras y bajos eléctricos, sistemas de cine en casa, etc. Simplemente conecte un transformador al circuito para que el dispositivo funcione a pleno rendimiento. Circuito de protección contra sobrecargas y cortocircuitos de salida. El amplificador se suministra preensamblado y probado.

MANUAL DE ENLACES ÚTILES

CARACTERÍSTICAS

·         excelente retorno económico

·         Diseño discreto utilizando transistores Darlington epitaxiales

·         Circuito de alimentación de CC integrado con indicador LED

·         Ideal para sistemas de altavoces activos o subwoofers, amplificadores de guitarra, amplificadores de instrumentos, sistemas de cine en casa, etc.

·         Se suministra calibrado y probado.

·         protección contra sobrecargas y cortocircuitos

·         Sistema: Componentes discretos con amplificadores Darlington epitaxiales

·         Potencia de salida:

·         - 200 W musicales a 4 ohmios

·         - 100 Wrms a 4 ohmios

·         - 70 Wrms a 8 ohmios

·         Distorsión: 0,02 % a 1 KHz/10 W

·         Respuesta de frecuencia: 3 Hz ÷ 200 KHz (-3 dB)

·         Sensibilidad: 0,6 Vrms

·         Relación señal/ruido: 115 dB

·         Indicador de encendido: LED rojo

·         Protección de salida: sobrecarga y cortocircuito

·         Alimentación: 25-30Vac 120VA (transformador con toma central)

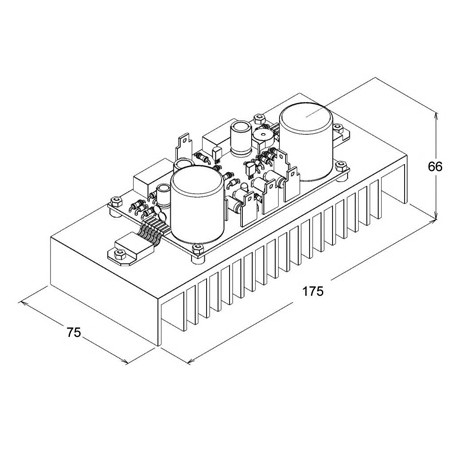

·         Dimensiones de la base: 107x62mm

·         Transformador recomendado: código 12030

PRESUPUESTO

·         Potencia musical de 200 W con una carga de 4 ohmios

·         Potencia de 100 Wrms con carga de 4 ohmios

·         Potencia de 70 Wrms con carga de 8 ohmios

·         Distorsión: 0,02 % a 1 KHz/10 W

·         coeficiente de amortiguamiento: >800

·         Respuesta de frecuencia: 3 Hz a 200 KHz (-3 dB)

·         Sensibilidad: 0,6 Vrms

·         Relación señal/ruido: 115dB

·         Fuente de alimentación: 25-30 V CA 120 VA

·         Tamaño de PCB: 107x62 mm (aprox.)

·         Transformador de potencia recomendado:

o   Entrada 230 VCA, Salida 2 x 30 VCA: 1230

o   Entrada de 115/230 VCA, salida de 2 x 25 VCA: TR8040 (la potencia de salida se redujo en +/- 15 %)
