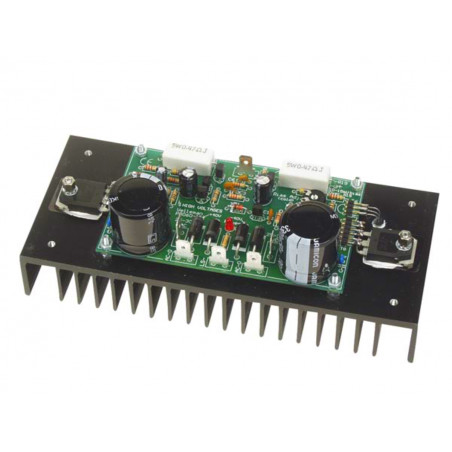

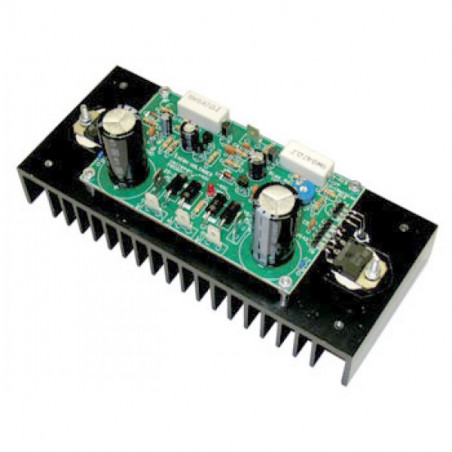

Module amplificateur audio monocanal 200 W assemblé pour haut-parleurs 4-8 ohms

Module d'alimentation mono compact, livré avec circuit d'alimentation (transformateur non inclus) et dissipateur thermique. Il délivre 100 watts efficaces sous 4 ohms ou 70 watts sous 8 ohms (200 watts musicaux sous 4 ohms). Particulièrement adapté aux enceintes préamplifiées, aux caissons de basses, à l'amplification de guitares et basses électriques, aux systèmes home cinéma, etc. Il suffit de connecter un transformateur d'alimentation pour que l'appareil soit pleinement fonctionnel. Circuit de protection contre les surcharges et les courts-circuits. L'amplificateur est livré pré-assemblé et testé.

MANUEL DES LIENS UTILES

CARACTÉRISTIQUES

·         excellent rendement économique

·         Conception discrète utilisant des transistors Darlington épitaxiés

·         Circuit d'alimentation CC intégré avec indicateur LED

·         Idéal pour les systèmes d'enceintes actives ou les caissons de basses, les amplificateurs de guitare, les amplificateurs d'instruments, les systèmes home cinéma, etc.

·         Il est livré calibré et testé.

·         protection contre les surcharges et les courts-circuits

·         Système : Composants discrets avec amplificateurs Darlington épitaxiés

·         Puissance de sortie :

·         - 200 W musicaux à 4 ohms

·         - 100 W RMS à 4 ohms

·         - 70 W RMS à 8 ohms

·         Distorsion : 0,02 % à 1 kHz/10 W

·         Réponse en fréquence : 3 Hz ÷ 200 kHz (-3 dB)

·         Sensibilité : 0,6 Vrms

·         Rapport signal/bruit : 115 dB

·         Indicateur d'alimentation : LED rouge

·         Protection de sortie : surcharge et court-circuit

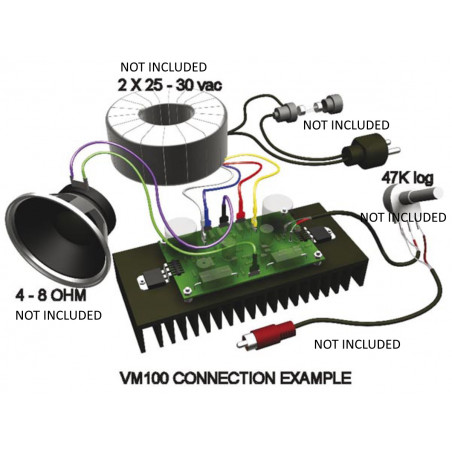

·         Alimentation électrique : 25-30 Vca 120 VA (transformateur avec prise centrale)

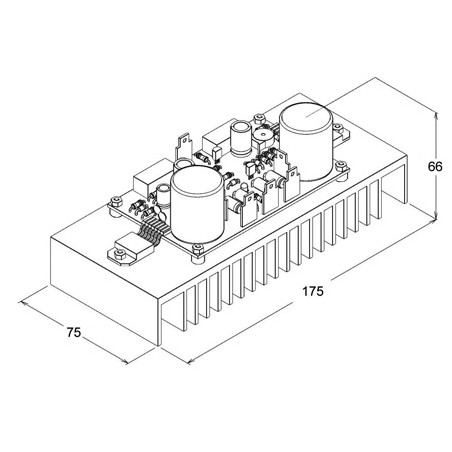

·         Dimensions de la base : 107 x 62 mm

·         Transformateur recommandé : code 12030

CARACTÉRISTIQUES

·         Puissance musicale de 200 W sous une charge de 4 ohms

·         Puissance de 100 W RMS sous une charge de 4 ohms

·         Puissance efficace de 70 W sous une charge de 8 ohms

·         Distorsion : 0,02 % à 1 kHz/10 W

·         Coefficient d'amortissement : >800

·         Réponse en fréquence : 3 Hz à 200 kHz (-3 dB)

·         Sensibilité : 0,6 Vrms

·         Rapport signal/bruit : 115 dB

·         Alimentation : 25-30 V CA, 120 VA

·         Dimensions du circuit imprimé : 107 x 62 mm (environ)

·         Transformateur électrique recommandé :

ou   Entrée 230 V CA, Sortie 2 x 30 V CA : 1230

ou   Entrée 115/230 V CA, 2 sorties 25 V CA : TR8040 (puissance de sortie réduite de +/- 15 %)
