Mando a distancia IR de 21 teclas con receptor infrarrojo de 38 kHz HX1838 VS1838 Arduino

El conjunto incluye un mando a distancia infrarrojo de 21 botones y una pequeña placa adaptadora con un receptor IR de 38 kHz HX1838 o VS1838 , una solución práctica para añadir control remoto a proyectos electrónicos y sistemas basados en microcontroladores.

El receptor se puede emparejar fácilmente con Arduino , Raspberry Pi u otros microcontroladores y utilizarse, por ejemplo, para controlar robots, luces, dispositivos electrónicos y sistemas de automatización.

mando a distancia por infrarrojos de 21 botones

El mando a distancia tiene 21 teclas , incluyendo un teclado numérico, botones direccionales y controles de funciones adicionales.

Utiliza codificación NEC y transmite los bytes de dirección 0x00 y 0xBF , seguidos de un código de datos entre 0 y 26 , omitiendo los valores 3, 7, 11, 15, 19 y 23 .

La distancia de transmisión puede alcanzar los 8 metros . El alcance real puede variar según el entorno, la sensibilidad del receptor y las condiciones de uso.

Receptor IR de 38 kHz

La placa de expansión integra un receptor de infrarrojos HX1838 o VS1838 que funciona a 38 kHz .

Puede alimentarse con un voltaje de entre 3,3 y 5 V , lo que lo hace adecuado para su integración en numerosos proyectos electrónicos.

El consumo es particularmente bajo:

• En espera: 3~5 µA

• Funcionamiento estándar: 3~5 mA

El tamaño compacto de la placa de desarrollo facilita su integración incluso en prototipos y dispositivos pequeños.

Aplicaciones

El conjunto se puede utilizar para numerosas aplicaciones, entre ellas:

• Control remoto de proyectos Arduino

• Proyectos con Raspberry Pi

• Control de robots

• Encender y apagar las luces

• Control de dispositivos electrónicos

• Automatización y creación de prototipos

• Interfaces de usuario infrarrojas

• Experimentación con protocolos IR

Especificaciones del control remoto IR

• Número de botones: 21

• Codificación: NEC

• Direcciones transmitidas: 0x00 y 0xBF

• Códigos de datos: del 0 al 26, excluyendo el 3, el 7, el 11, el 15, el 19 y el 23.

• Distancia de transmisión: hasta 8 m

• Alimentación: 1 pila de botón CR2025 incluida.

• Dimensiones: 86 x 40 x 6,4 mm

• Peso: 14 g

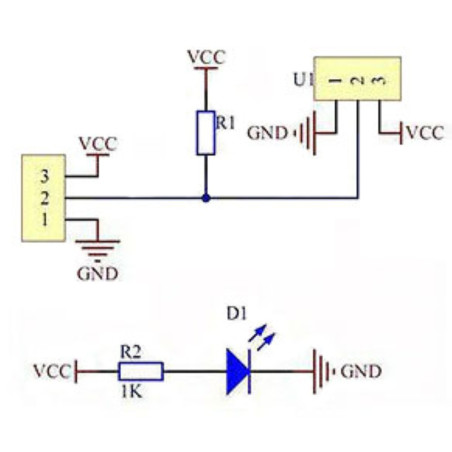

Especificaciones de la placa de interfaz del receptor IR

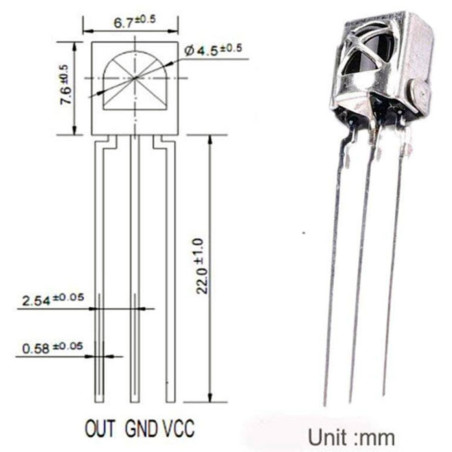

• Receptor: HX1838 o VS1838

• Frecuencia IR: 38 kHz

• Tensión de alimentación: 3,3-5 V

• Consumo de energía en modo de espera: 3~5 µA

• Consumo de corriente durante el funcionamiento: 3~5 mA

• Dimensiones: 24 x 16 x 10 mm

• Peso: 3 g

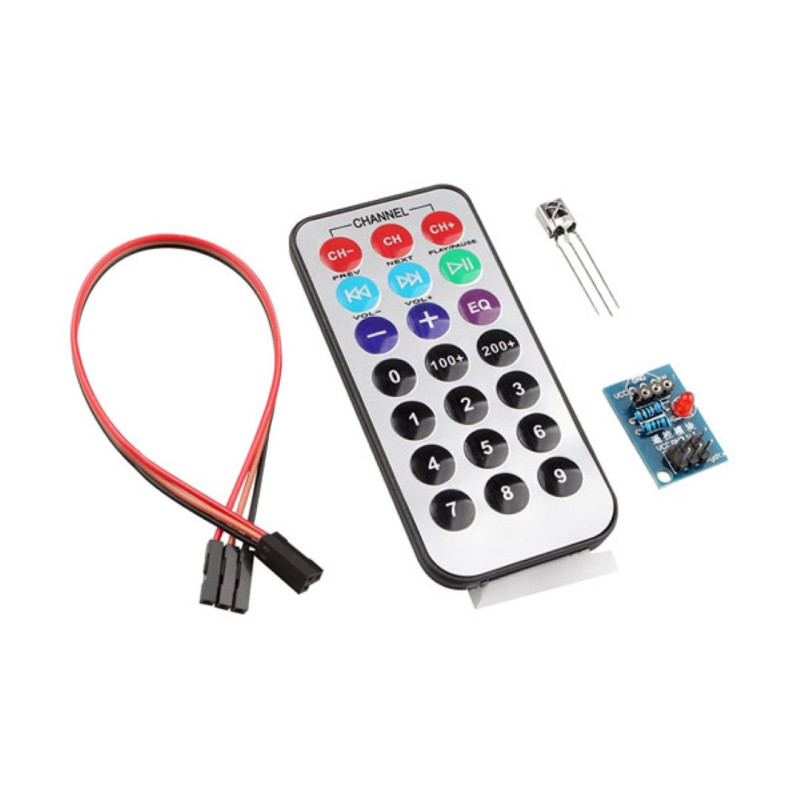

Contenido del paquete

• 1 mando a distancia por infrarrojos de 21 botones

• 1 placa adaptadora con receptor IR HX1838 o VS1838

• 1 pila de botón CR2025 para el mando a distancia

SKU: HX1838

Enlace a recursos y programas: Haga clic AQUÍ
