Télécommande infrarouge 21 touches avec récepteur infrarouge 38 kHz HX1838 VS1838 Arduino

L'ensemble comprend une télécommande infrarouge à 21 boutons et une petite carte d'extension avec un récepteur IR 38 kHz HX1838 ou VS1838 , une solution pratique pour ajouter une télécommande aux projets électroniques et aux systèmes à microcontrôleur.

Le récepteur peut être facilement associé à Arduino , Raspberry Pi ou à d'autres microcontrôleurs et utilisé, par exemple, pour contrôler des robots, des lumières, des appareils électroniques et des systèmes d'automatisation.

Télécommande infrarouge à 21 boutons

La télécommande comporte 21 touches , dont un pavé numérique, des boutons directionnels et des commandes de fonctions supplémentaires.

Il utilise l'encodage NEC et transmet les octets d'adresse 0x00 et 0xBF , suivis d'un code de données entre 0 et 26 , en omettant les valeurs 3, 7, 11, 15, 19 et 23 .

La distance de transmission peut atteindre 8 mètres . La portée réelle peut varier en fonction de l'environnement, de la sensibilité du récepteur et des conditions d'utilisation.

Récepteur infrarouge 38 kHz

La carte d'extension intègre un récepteur IR HX1838 ou VS1838 fonctionnant à 38 kHz .

Il peut être alimenté par une tension comprise entre 3,3 et 5 V , ce qui le rend adapté à l'intégration dans de nombreux projets électroniques.

La consommation est particulièrement faible :

• Veille : 3 à 5 µA

• Fonctionnement standard : 3~5 mA

La taille compacte de la carte d'extension facilite son intégration, même dans des prototypes et des petits appareils.

Applications

Cet ensemble peut être utilisé pour de nombreuses applications, notamment :

• Contrôle à distance de projets Arduino

• Projets avec Raspberry Pi

• Contrôle du robot

• Allumer et éteindre les lumières

• Contrôle des appareils électroniques

• Automatisation et prototypage

• Interfaces utilisateur infrarouges

• Expérimentation des protocoles IR

Spécifications de la télécommande infrarouge

• Nombre de boutons : 21

• Encodage : NEC

• Adresses transmises : 0x00 et 0xBF

• Codes de données : de 0 à 26, à l’exclusion de 3, 7, 11, 15, 19 et 23

• Distance de transmission : jusqu’à 8 m

• Alimentation : 1 pile bouton CR2025 incluse

• Dimensions : 86 x 40 x 6,4 mm

• Poids : 14 g

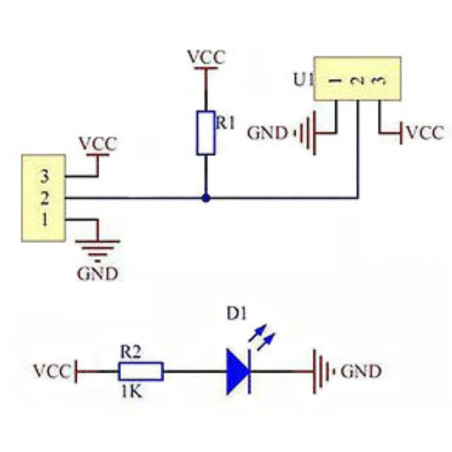

Spécifications de la carte de dérivation du récepteur infrarouge

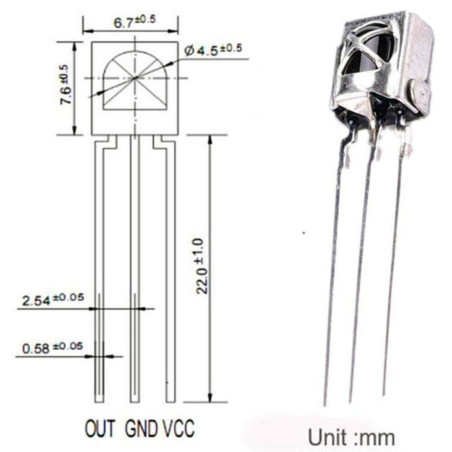

• Récepteur : HX1838 ou VS1838

• Fréquence infrarouge : 38 kHz

• Tension d'alimentation : 3,3-5 V

• Consommation électrique en veille : 3 à 5 µA

• Consommation de courant en fonctionnement : 3 à 5 mA

• Dimensions : 24 x 16 x 10 mm

• Poids : 3 g

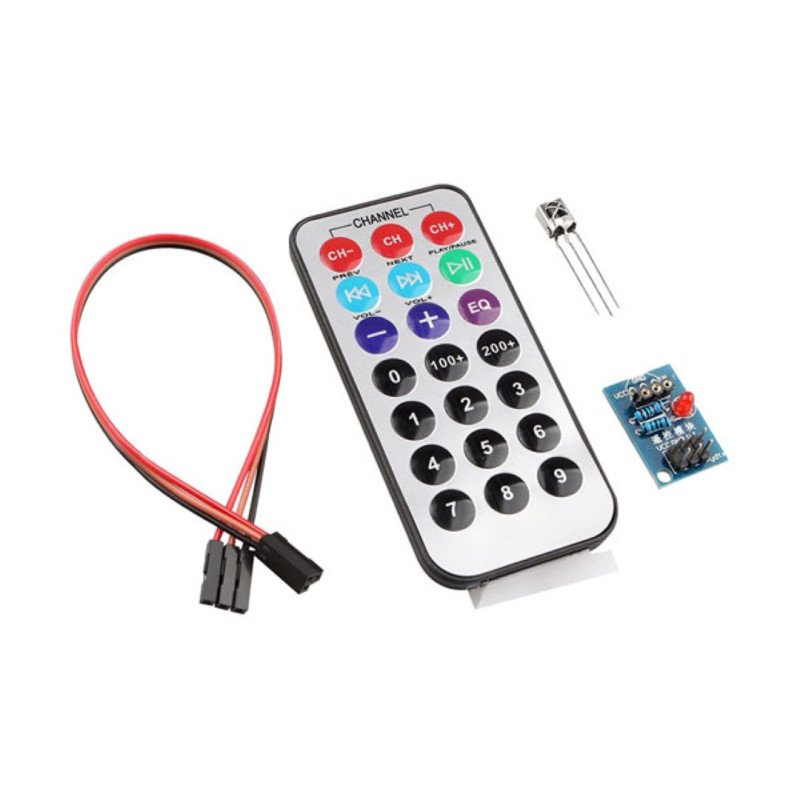

Contenu de l'emballage

• 1 télécommande infrarouge à 21 boutons

• 1 carte d'interface avec récepteur infrarouge HX1838 ou VS1838

• 1 pile bouton CR2025 pour la télécommande

Référence : HX1838

Lien vers les ressources et les programmes : Cliquez ici
