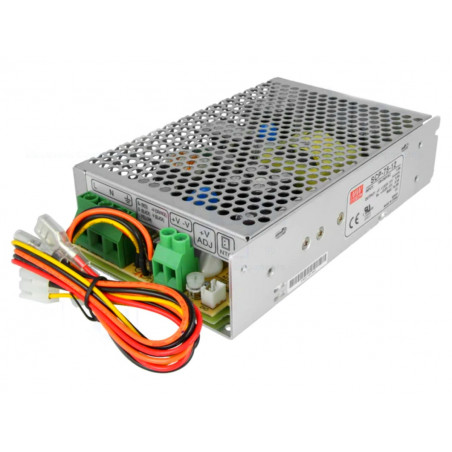

Alimentation à découpage 27,6 V 2,7 A SCP-75-24 avec batterie de secours

Alimentation à découpage avec entrée 100-240 V CA 50/60 Hz et sortie 27,6 V CC 2,7 A, idéale pour alimenter les systèmes domotiques et les appareils électroniques 24 V dans les installations basse tension. La technologie à découpage garantit un rendement de conversion élevé et une faible dissipation thermique par rapport aux alimentations traditionnelles.

Cette alimentation permet l'installation d'une batterie au plomb-acide 24 V (deux batteries au plomb-acide 12 V en série) avec des connecteurs FASTON de différentes capacités afin d'obtenir une alimentation avec un système de secours UPS intégré et capable d'alimenter les appareils connectés même en cas de coupure de courant pendant une durée variable en fonction de la capacité de la batterie installée et de la consommation de la charge connectée à l'alimentation.

Batterie non incluse. Vous pouvez demander un devis pour la fourniture de la batterie de votre choix en utilisant nos coordonnées, ou l'acheter séparément.

CALCUL DE LA BATTERIE AH

Pour calculer la capacité de batterie optimale pour vos besoins avec cette alimentation, vous devez effectuer le calcul suivant :

Capacité de la batterie (Ah) = absorption de charge (A) x temps en heures sans alimentation électrique (h)

Par exemple, pour alimenter une charge qui consomme 0,5 A (500 mA) pendant 14 heures en l'absence d'une alimentation secteur de 230 V, une batterie au plomb de 24 V d'une capacité de 7 Ah est nécessaire, c'est-à-dire une batterie avec la valeur capacitive commerciale la plus élevée suivante : Plomb 24 V 7,2 Ah.

Pour augmenter la capacité, il est possible de placer plusieurs batteries ÉGALES en parallèle en additionnant leurs capacités respectives.

Par exemple, pour obtenir une batterie de 24 V d'une capacité de 14,4 Ah, il faut connecter deux batteries de 12 V et 7,2 Ah en série. Répétez cette opération avec deux autres batteries identiques pour obtenir deux batteries de 24 V et 7,2 Ah. Enfin, connectez ces deux batteries en parallèle pour obtenir une seule batterie de 24 V d'une capacité de 14,4 Ah. Les modules de batterie doivent être identiques afin de minimiser les différences de tension et de capacité entre les cellules.

Vous pouvez acheter nos batteries au plomb de différentes capacités utilisables et combinables ici sur eBay | Boutique MECTRONICA

Support pour rail DIN disponible à l'achat sur eBay | Boutique MECTRONICA

RELATIONS:

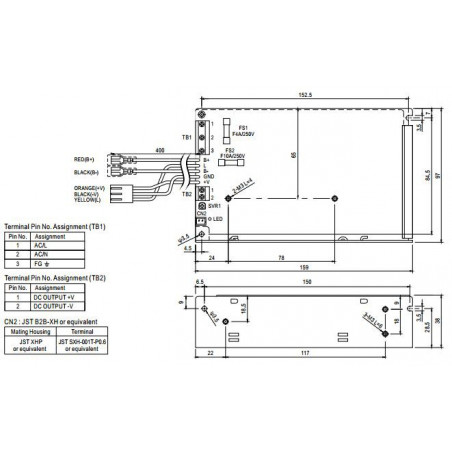

• Alimentation 100-240 V 50/60 Hz, bornes à vis, phase, neutre, terre

• Connecteurs FASTON pour batterie de secours au plomb (B+ rouge, B- noir)

• Sortie 27,6 V sur bornes et (en option) connecteur en ligne avec câble de contrôle de tension

• Connexion NTC externe optionnelle pour la compensation de température du fonctionnement de charge de la batterie

CARACTÉRISTIQUES

• Entrée CA universelle (fonctionne dans le monde entier), prend également en charge le courant continu.

• Protections : court-circuit, surcharge, surtension, inversion de polarité de la batterie (via fusible interne)

• Fonctionnement optionnel du chargeur de batterie à compensation de température (nécessite une sonde NTC externe)

• Connexion pour la détection optionnelle de la tension de sortie (câble jaune L)

• Refroidissement par convection naturelle et blindage métallique

• Indication d'alimentation par LED

• Consommation à vide < 0,75 W

• Testé sous contrainte de charge à 100 %

• Réglage précis de la tension de sortie via potentiomètre

• Garantie de 2 ans

• Technologie de commutation à haut rendement et faible dissipation de chaleur

• Puissance maximale 74,5 W

CARACTÉRISTIQUES

Informations Complémentaires

• Poids brut : 0,49 kg
